实木框架榫卯穿销连接结构设计

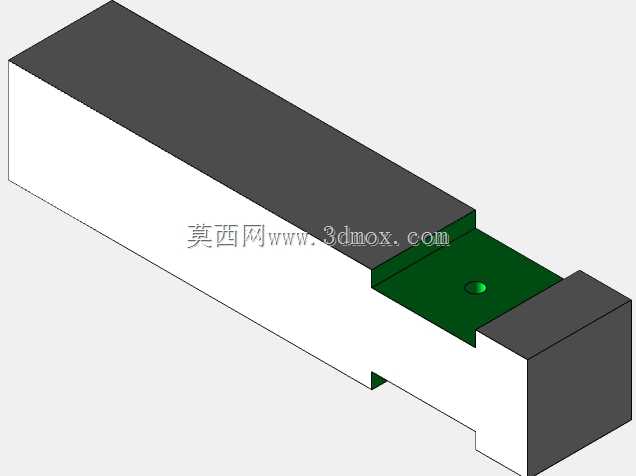

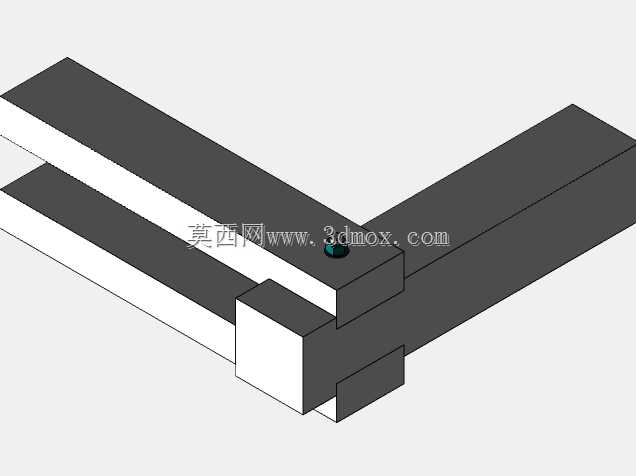

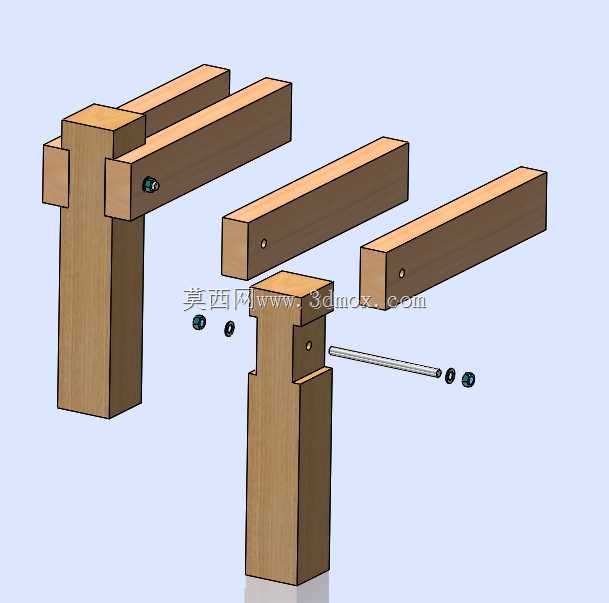

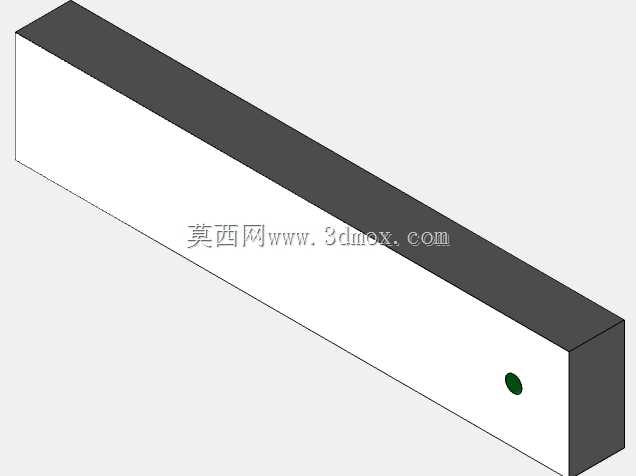

该结构以矩形实木杆件为基本承载单元，采用端部开口榫与立柱台阶槽配合，形成水平方向的定位约束，再通过贯穿杆件的金属圆销完成锁紧，适用于轻型木屋架、工装支架、展示框架及小型木质操作台的骨架连接。从受力路径看，水平横梁承受竖向荷载后，先由榫头侧面将剪力传递至立柱，再由立柱向下导入基础；穿销主要限制横梁拔出与侧向滑移，同时在木材受温湿度影响产生微量收缩时，仍能维持节点的预紧状态。设计时需重点控制榫肩贴合面积，贴合面过小会造成局部压溃，过大则对加工精度提出过高要求；立柱开槽位置应避开端部木纹断裂区，槽宽与榫厚之间保留微量间隙，便于现场装配并容纳木作公差。横梁端部的销孔宜略大于销径，使节点在受弯时具备微小转动能力，避免硬连接在反复荷载下把木材撕裂；立柱上的对应销孔则需与横梁孔同轴，穿销方向优先选择垂直于主要剪力面，以充分发挥销的双剪承载作用。外形上，各杆件保持规整矩形截面，外露节点无复杂装饰，便于在三维环境中直接截取截面、检查干涉并生成加工图。安装边界方面，立柱下端需预留与底座或地脚连接的长度，横梁外伸段应根据实际跨度核算挠度；两根横梁可分层布置，也可按同一水平面正交扩展，形成多跨框架。建模过程中，木材纹理方向应沿杆件长轴赋予，便于后续判断顺纹承压与横纹剪切风险；金属销端部可设置简单沉头或开口销位，防止使用过程中松脱。整体结构不依赖胶粘剂，拆装便利，适合需要重复周转、现场调整或强调传统木构逻辑的工程场景。
