轮胎硫化压力充气作业集成装置

　　这套装置主要面向乘用车子午线轮胎硫化后的终检充气定型工序，在轮胎生产车间的硫化工段与成品检测工段衔接区域部署，替代传统人工持充气枪逐胎操作的作业模式，解决人工操作时充气压力波动大、胎圈定位偏差导致的密封泄漏、作业节拍不稳定等实际生产痛点。从现场安装边界来看，整套设备的主体机架采用型钢焊接框架结构，底部安装基准面预留了M20规格的膨胀螺栓固定孔位，横向安装跨度控制在2.2米范围内，纵向作业纵深为1.8米，主体作业面高度匹配车间现有硫化机出料输送线的0.9米标准高度，不需要对现有产线的输送高度做大规模改造，可直接对接硫化机出料端的辊道，适配现有车间的设备布局空间。设计阶段优先考虑了胎型适配的通用性，核心的充气密封头采用可快换的锥面结构，

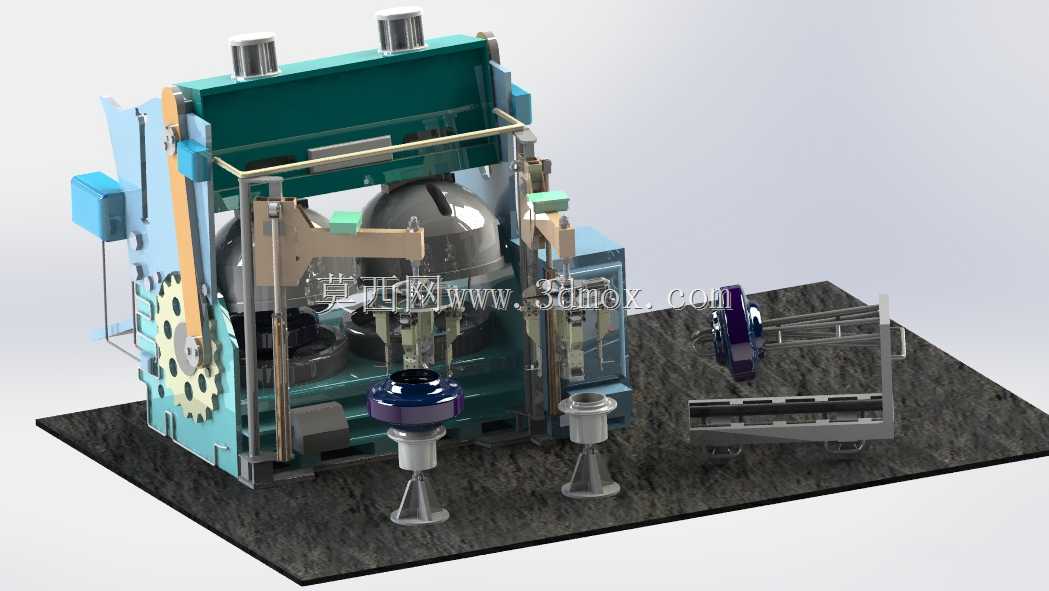

　　针对13寸到18寸不同规格的乘用车胎圈直径，只需要更换对应尺寸的密封压头，不需要调整主体机架的安装位置，压头的升降行程预留了350mm的调节余量，可覆盖扁平比30到70区间的常规乘用胎断面高度，换型调整时间控制在10分钟以内，适配多规格混线生产的作业需求。设备的功能逻辑围绕硫化后轮胎的定型需求搭建，轮胎经输送辊道进入作业工位后，侧边的齿轮分度定位机构会自动卡合胎侧的定位标记，将轮胎周向位置校准到预设角度，避免充气时胎侧花纹错位影响后续外观检测；两侧的立式导向柱带动上密封压头下行，与底部的支撑胎座配合压紧胎圈位置，形成密封腔后按照预设的压力曲线充入压缩空气，充气过程中压力传感器实时反馈腔体内压，在达到定型压力后自动进入保压阶段，

　　保压时长可根据不同胶料配方的硫化后定型需求做参数调整，保压完成后自动排气，压头抬起，轮胎由出料端的拨料机构推送到后续检测输送线。整套装置的结构设计充分考虑了车间作业的维护便利性，所有气动管路均沿机架内侧的走线槽布置，控制阀组集中安装在机架侧方的开放式安装位，不需要拆解主体护板即可完成阀件更换与管路检漏；传动部位的齿轮、导向轴均设计了可拆卸的防尘护罩，避免车间内的硫化粉尘、橡胶碎屑进入运动副造成磨损，护罩采用快拆卡扣固定，日常清理时不需要借助专用工具即可拆卸。从作业精度控制来看，充气头的同轴度通过导向柱的直线轴承保证，压合时胎圈的密封面错位量控制在0.2mm以内，避免充气过程中出现慢漏问题，压力控制精度可达±0.02MPa，

　　保证每条轮胎的定型压力一致性，减少因充气压力不足导致的胎体变形废品。装置侧边集成的小型输送机构可适配不同节拍的产线需求，当上游硫化机出料节拍较快时，可临时缓存2条待充气轮胎，避免出现堵料停机的情况；底部的接水盘预留了冷凝水排放接口，可对接车间的压缩空气冷凝水收集管路，避免冷凝水滴落到车间地面造成作业区域湿滑。整套结构在建模时充分考虑了加工工艺性，所有焊接结构件的焊缝均标注了连续焊要求，机架焊接后做整体去应力处理，避免长期受交变载荷出现机架变形；所有运动副的配合公差均按照IT7级精度选取，兼顾加工成本与装配精度，外购件均选用行业通用标准规格，减少后续运维的备件采购成本。
