多工位长条料冲压裁切工装结构

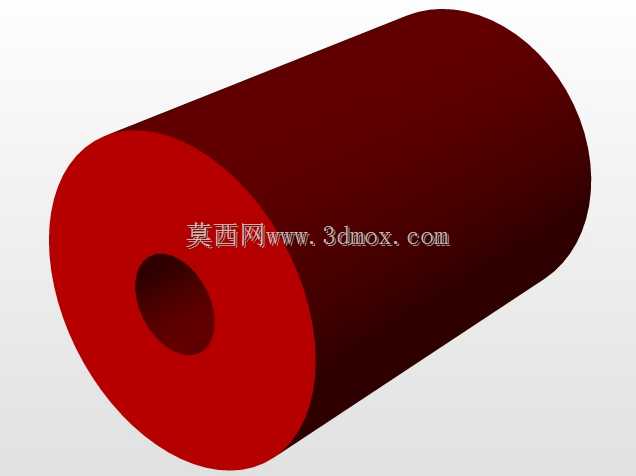

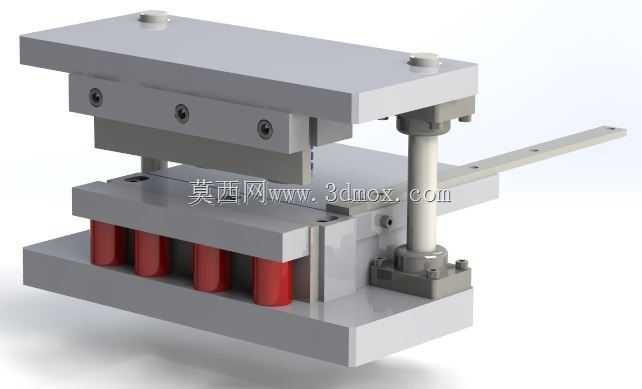

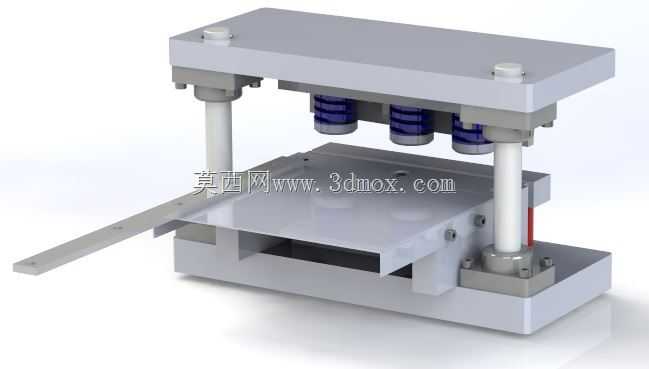

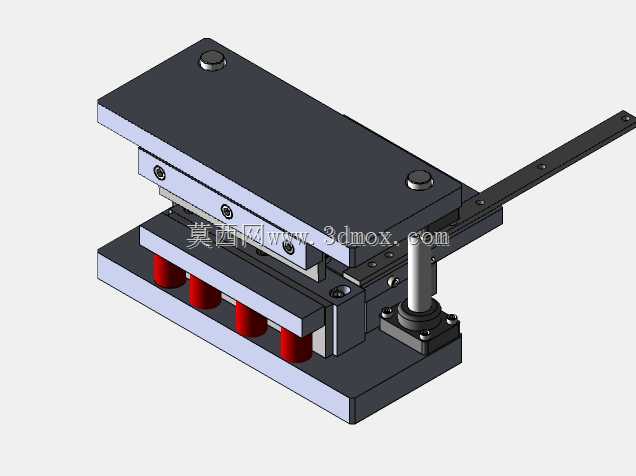

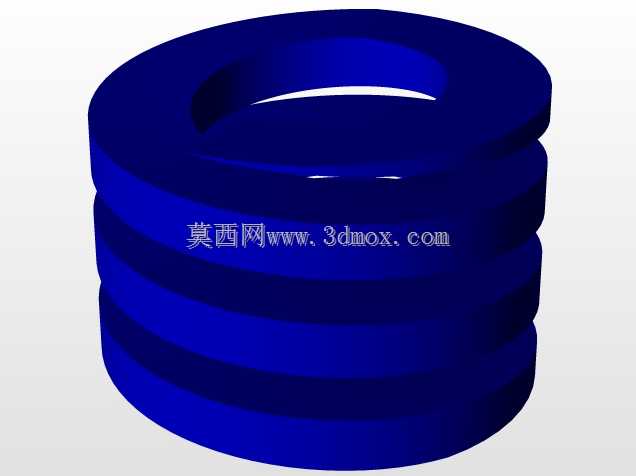

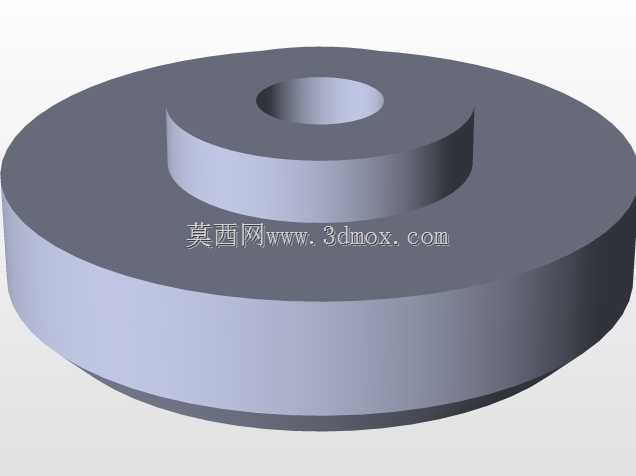

　　这套工装结构针对长条带状薄料的连续冲压裁切工序设计，适配批量五金小件的冲切加工场景，常见于电子接插件、小型五金端子类零件的产线工位，可直接架装在对应吨位的开式压力机台面上完成连续作业。整套结构采用标准三板模架布局，上下模座选用45号钢调质处理，保证长期冲压工况下的刚性与抗形变能力，导柱导套配合间隙控制在0.02mm以内，搭配独立的外置导柱支撑结构，对冲切过程中的上下模合模精度做双重保障，避免长期冲裁作业后模架偏移导致的刃口啃伤问题。下模座上均匀排布四个弹性卸料组件，采用红色聚氨酯弹性体作为卸料动力源，相比传统弹簧卸料，聚氨酯的弹力曲线更平缓，卸料行程内弹力波动更小，针对薄料冲裁时的料带拉扯变形问题有明显改善，

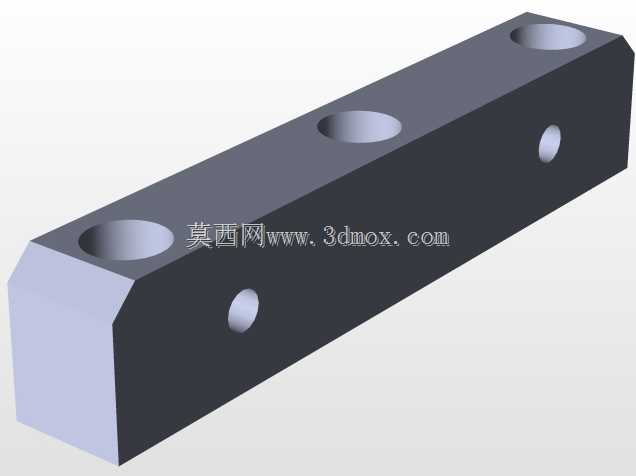

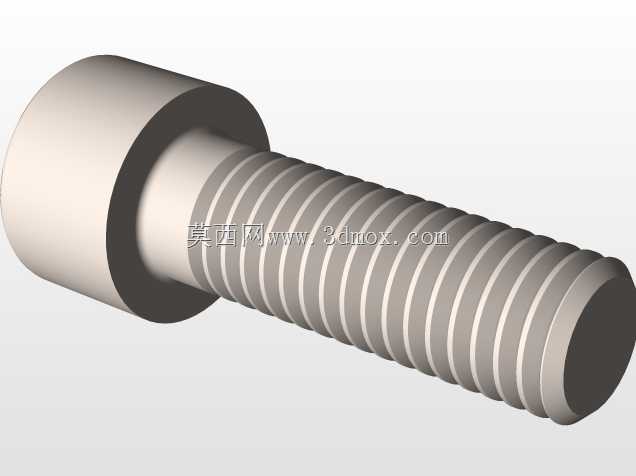

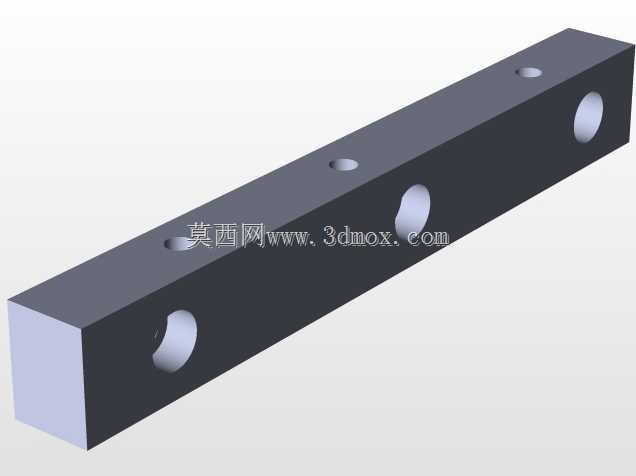

　　同时聚氨酯元件的耐疲劳寿命更长，日常维护更换成本更低。上模部分的刃口镶块采用快换式设计，通过内六角螺钉直接锁付在上模固定板上，刃口磨损后无需拆解整套模架，仅需松开对应锁付螺钉即可完成镶块更换，大幅减少产线换模调机的停机时间。料带的送料导向通过下模两侧的定位槽完成，料带从模架侧向延伸进入冲切工位，定位槽的宽度比料带实际宽度大0.05mm，既保证料带送进过程无卡滞，又能限制料带的横向窜动，保证每个工位的冲切位置精度。整套结构的合模行程设计适配6mm长度规格的小件冲切，冲裁刃口的入模量控制在1.2-1.5mm，既保证冲切断面平整无毛刺，又避免刃口入模过深导致的刃口磨损加快问题。安装边界上，

　　下模座的安装孔位按照通用16吨开式压力机的台面T型槽间距设计，可直接通过压板完成锁付，无需额外加工过渡安装板；模架闭合高度控制在180mm，适配多数中小型压力机的闭合高度调节范围，无需额外加装垫块即可完成装机。设计过程中针对料带的浮料问题做了专项优化，下模表面设置有微型浮升销，开模状态下将料带顶起0.8mm，避免料带紧贴下模表面导致的送料阻力过大，同时浮升销的顶出力经过匹配计算，不会顶弯薄料导致料带变形。上模座的模柄采用标准规格，可直接与压力机滑块的模柄孔配合装夹，对中精度更容易保证。冲切完成后的成品件直接通过下模的落料孔落入下方收料盒，无需额外人工取件，可配合自动送料机实现无人化连续冲压作业，单工位冲次效率可达每分钟120次以上，

　　适配大批量零件的加工需求。整套结构的受力路径经过优化，冲裁力直接通过模座传导至压力机台面，无额外的悬臂受力结构，长期作业下模座的形变量控制在0.01mm以内，保证冲切精度的长期稳定性。针对日常维护需求，所有锁付螺钉均采用标准公制规格，现场维护无需配备特殊规格工具，导柱位置预留有润滑油注油孔，可定期加注润滑脂保证导柱导套的配合顺畅，减少运动部件的磨损。
