工字钢轨道夹持导向滚轮组件

项目分类:3D模型 发布时间:2021-08-31 ID:254237
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件
  • 工字钢轨道夹持导向滚轮组件

该结构件主要用于沿工字钢翼缘行走的吊挂或导向场合,常见于轻型输送线、悬挂工装、移动吊点以及自动化生产线的侧向随动机构中。其核心作用是把外部载荷通过多组滚轮传递到轨道腹板与翼缘接触面,同时约束组件在水平和垂直方向的窜动,保证移动过程平稳、卡滞风险低。

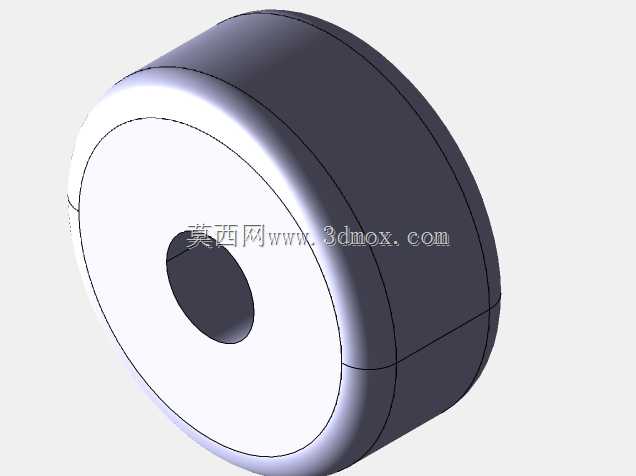

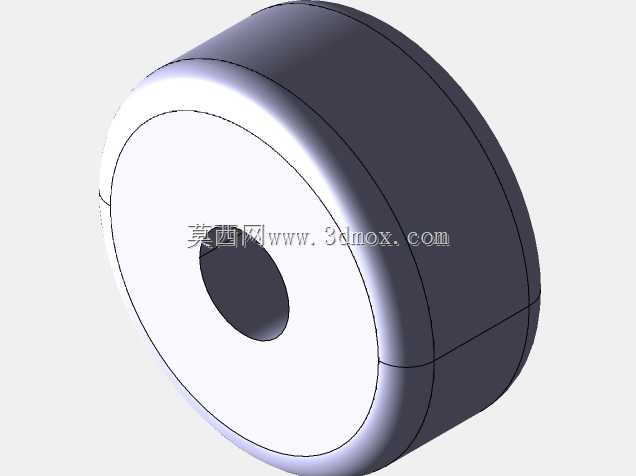

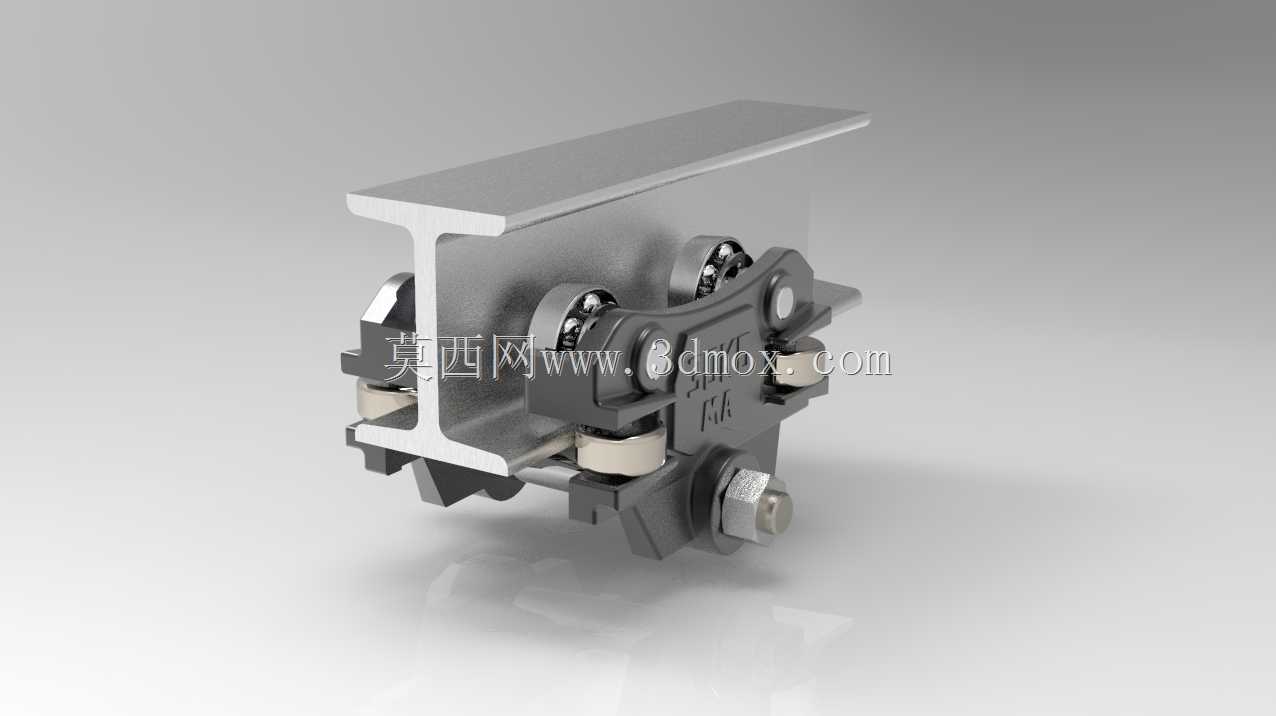

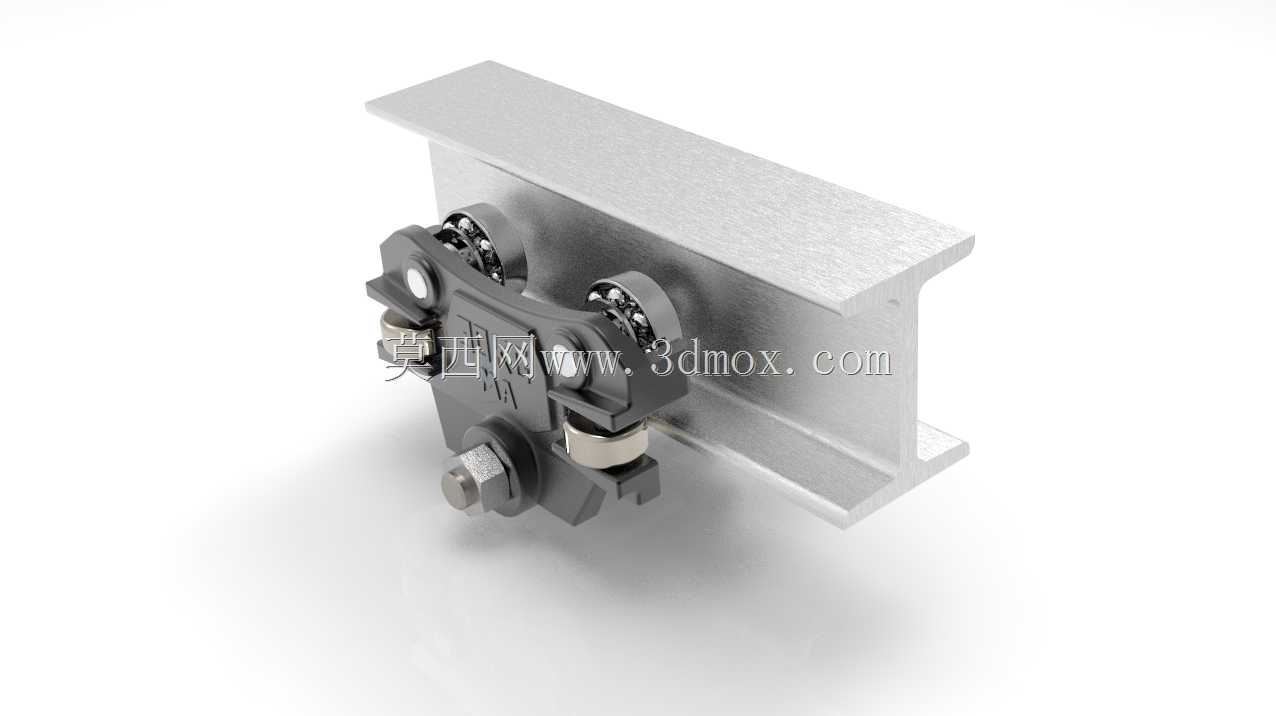

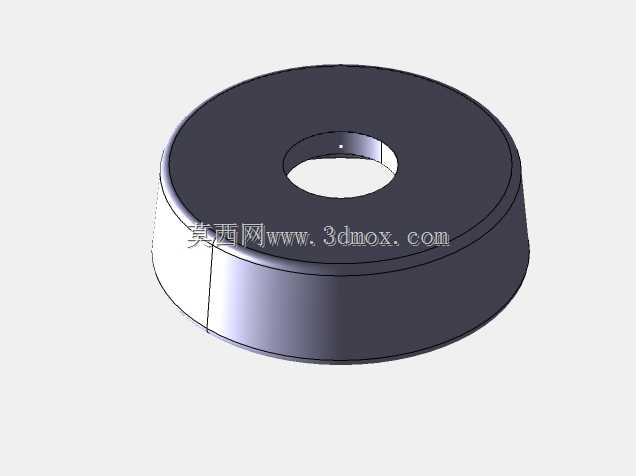

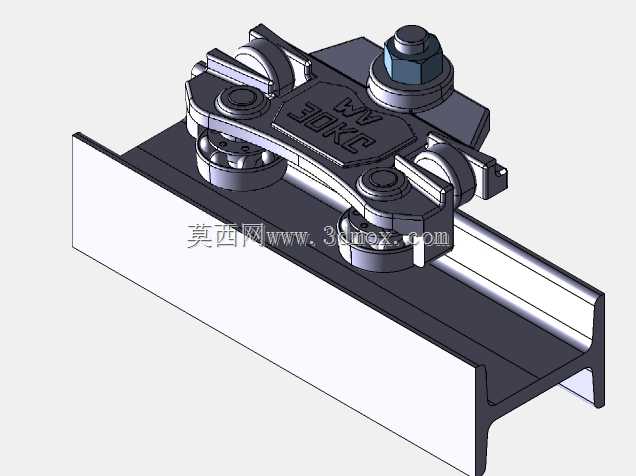

从结构布置看,组件采用上下及侧向多轮包夹轨道的思路。上部承载轮贴合工字钢下翼缘上表面,承担主要垂向载荷;下部限位轮抵靠翼缘下侧,用于抵消上抬力和倾覆力矩;侧向滚轮则贴近腹板或翼缘侧面,控制横向间隙。这种多向约束方式比单轮悬挂更适合启停频繁、存在偏载或需要精确定位的工位。

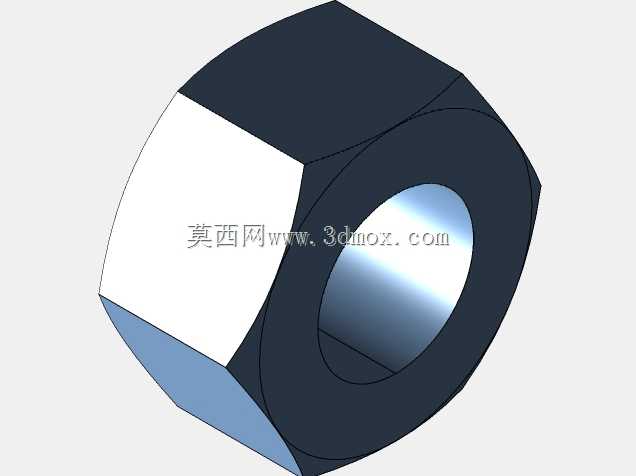

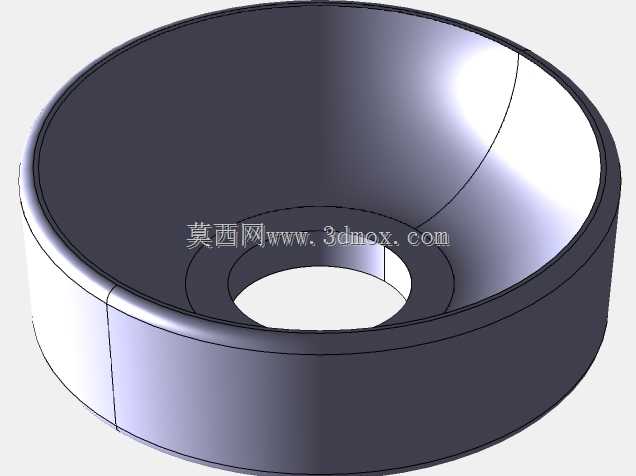

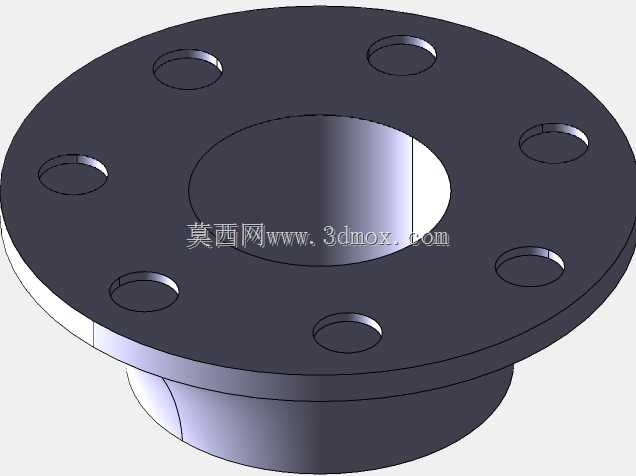

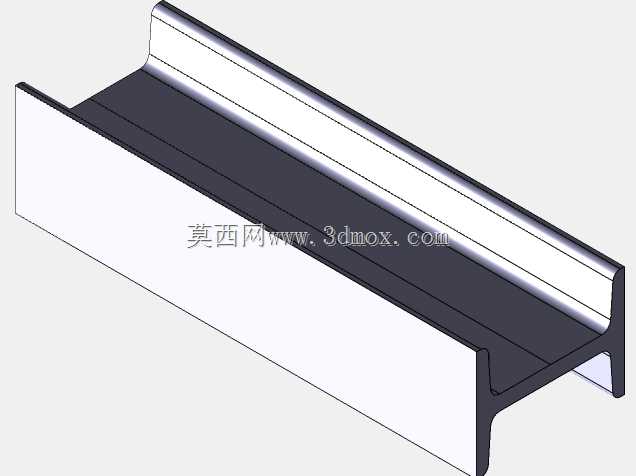

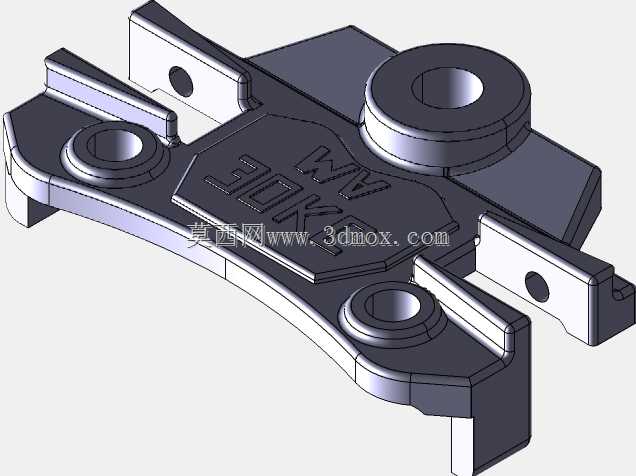

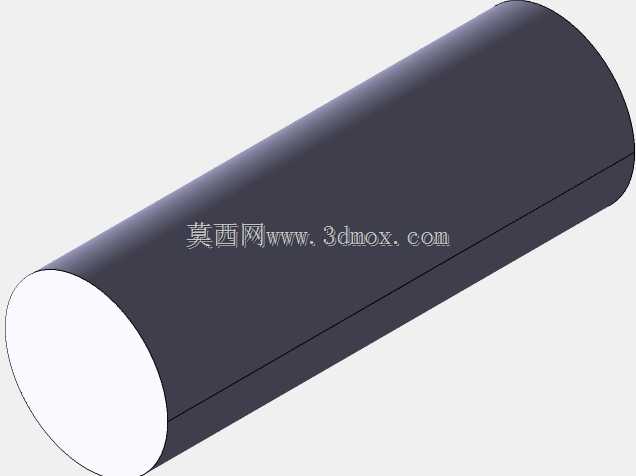

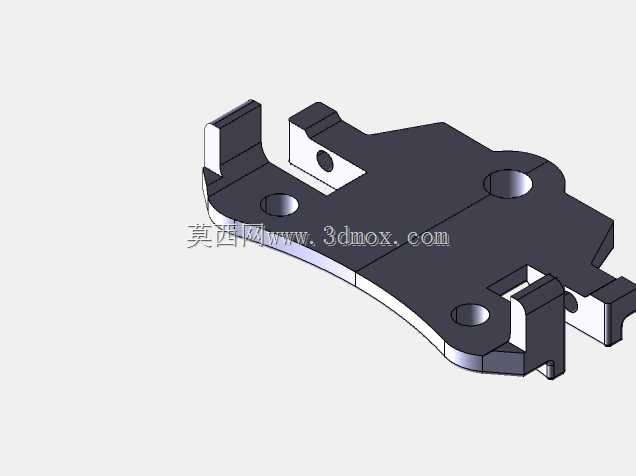

设计时需要先确定适配的工字钢规格,再反推轮距、夹持开度和偏心调整量。模型中可见支架采用分体式夹板结构,通过螺栓连接形成刚性框架,既便于装配到既有轨道上,也能在滚轮磨损后通过垫片或偏心轴补偿间隙。销轴与衬套区域预留了润滑与拆装空间,端部紧固件采用防松布置,适合长期往复运行。

外形尺寸方面,整体包络需重点控制宽度方向突出量和下方吊挂接口高度。宽度边界决定其能否通过轨道支架、牛腿或相邻设备;下方连接孔位则关系到与吊具、滑块、张紧装置或执行机构的匹配。安装时无需切断轨道,可从轨道端部穿入或在开口位置套装,后期维护时单独更换滚轮即可,不必整体拆卸承载框架。

建模过程中,滚轮轮廓、夹板开槽、轴肩定位和螺栓通孔的同轴度需要重点检查。若用于实际选型,还应结合轮压、轨道材质、运行速度和冲击系数校核接触应力;对有防尘要求的场景,可在滚轮侧增加密封结构或在夹板外侧设置刮屑板,以减少铁屑、粉尘对滚动面的影响。
