带螺旋弹簧的小型缓冲阻尼支撑构件

该构件属于小型弹性缓冲支撑单元，常见于自动化输送线、工装夹具、车辆舱门、小型设备支脚以及需要行程补偿与冲击吸收的连接部位。其核心作用是在两个相对运动部件之间提供可控的轴向弹性反力，限制硬性碰撞，补偿装配误差，并在振动工况下维持连接位置的稳定性。

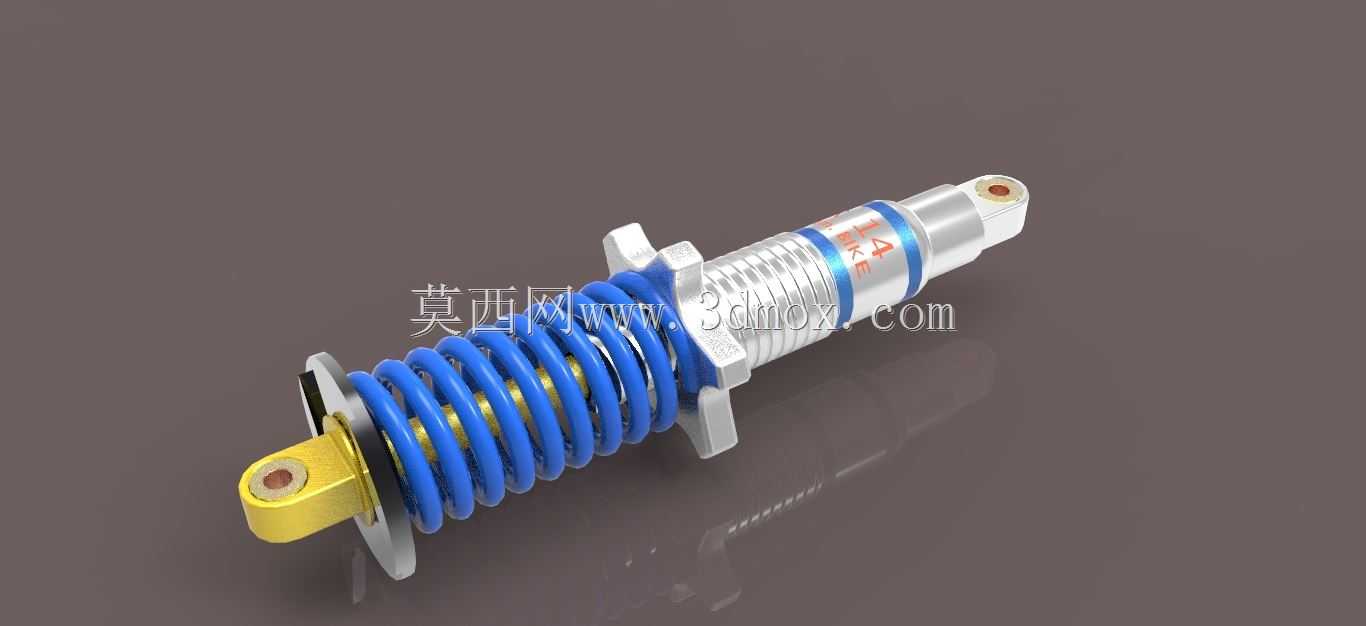

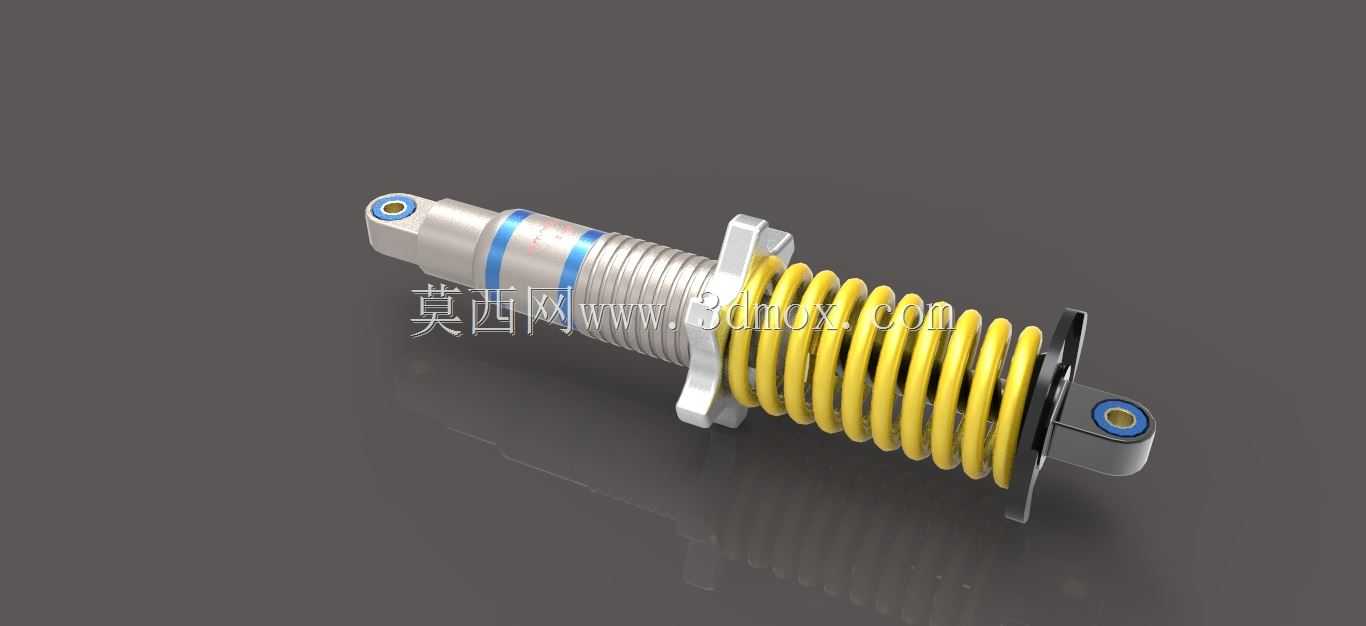

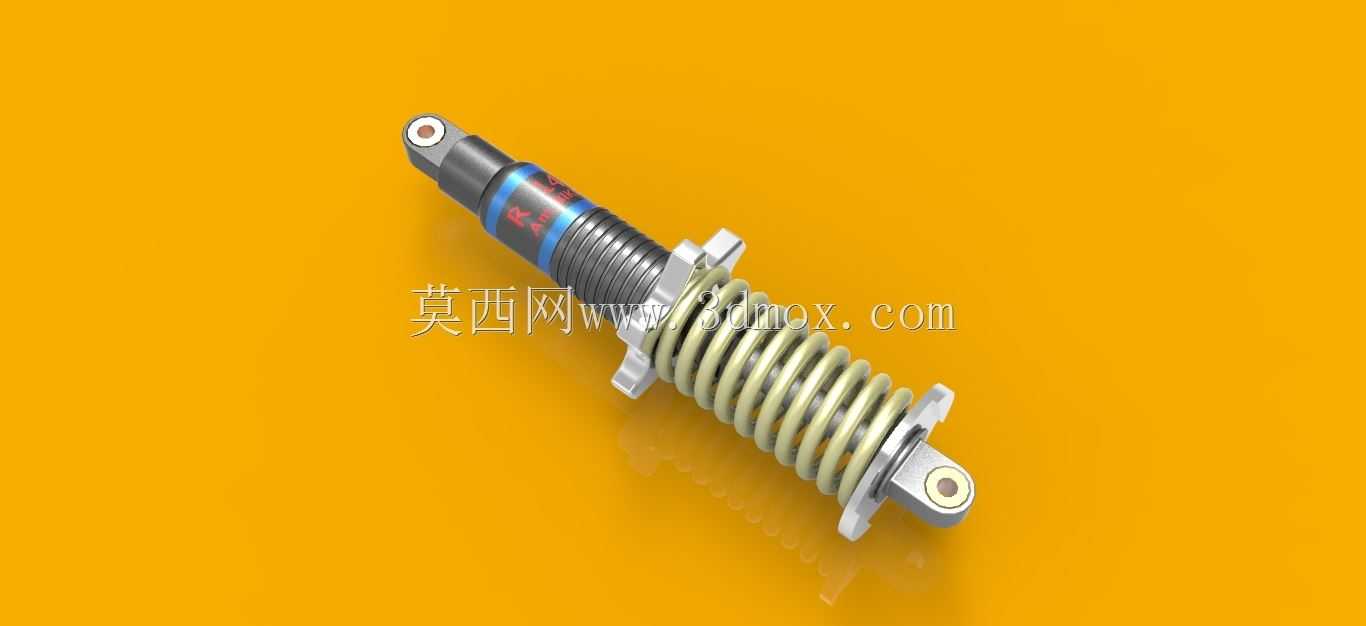

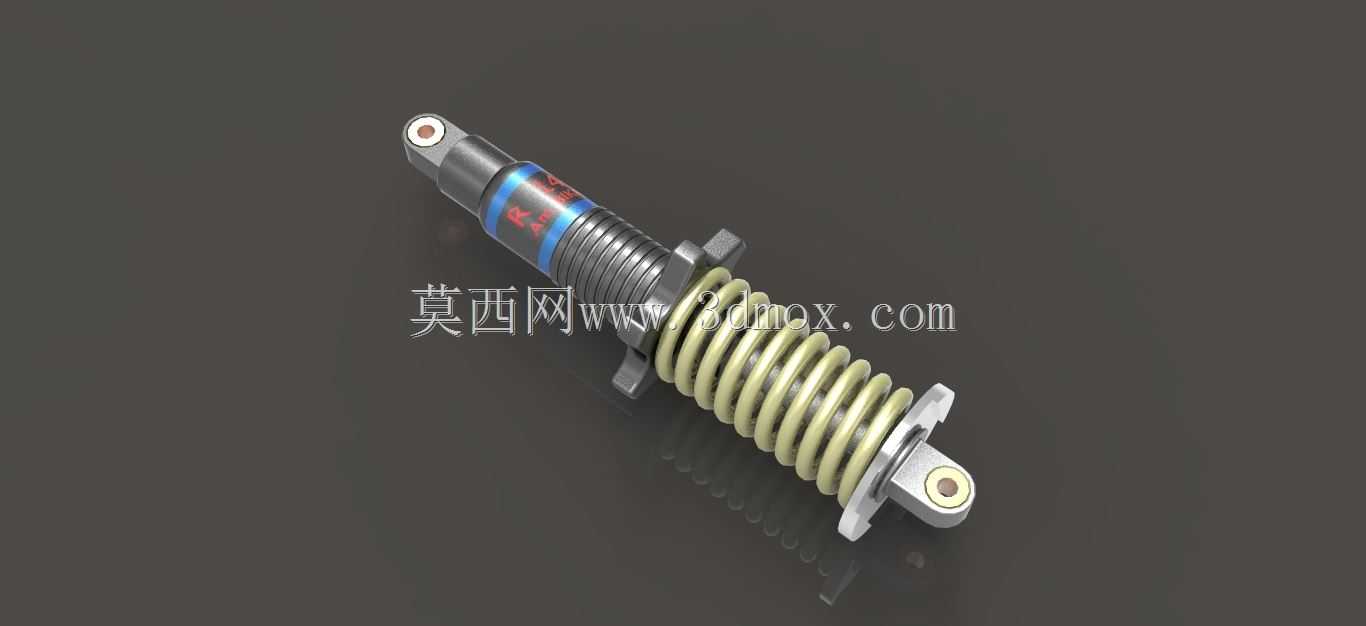

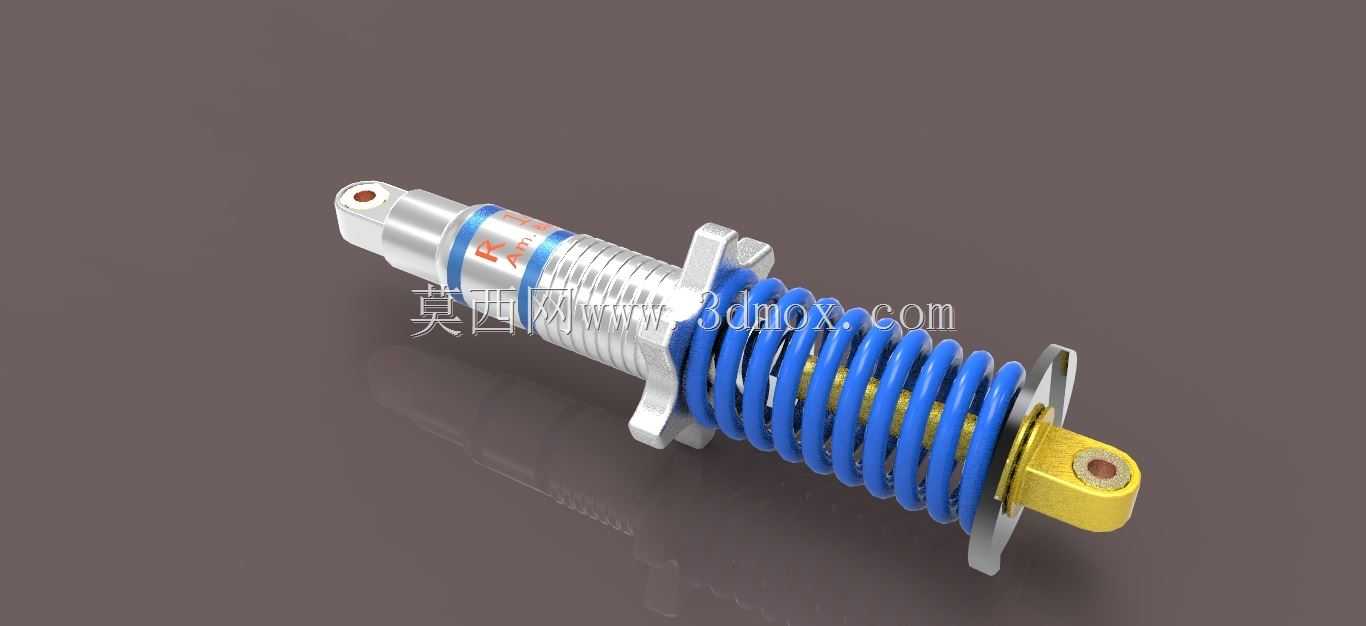

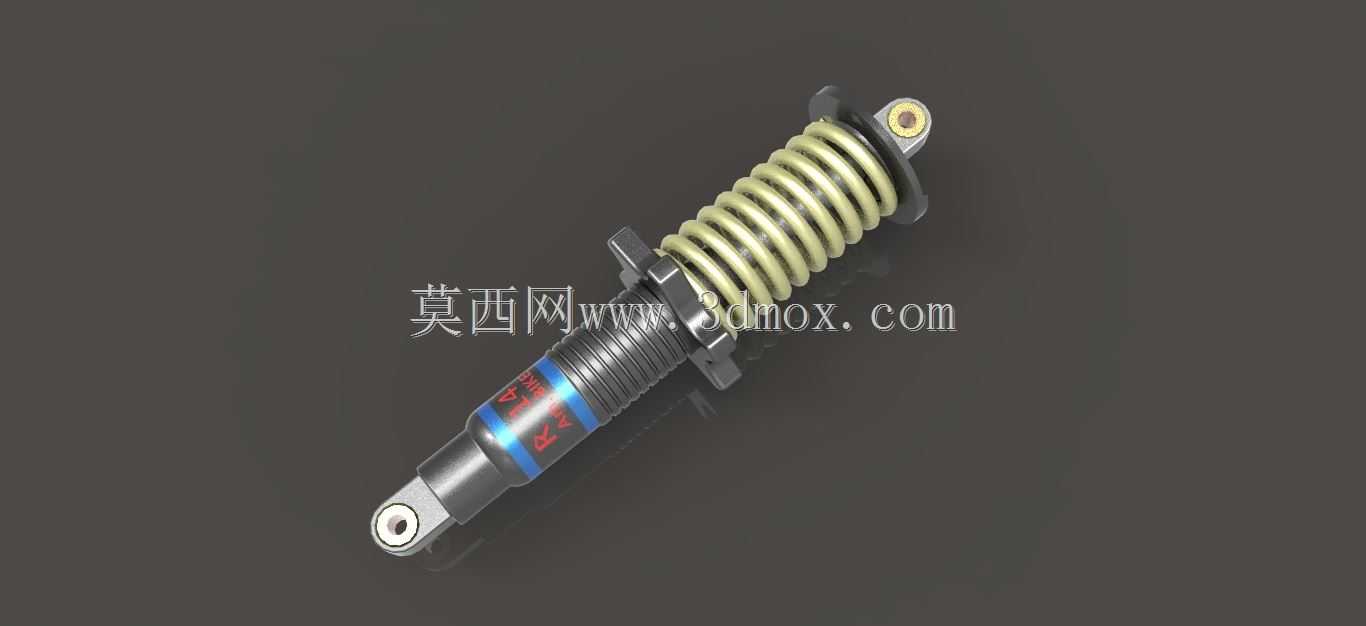

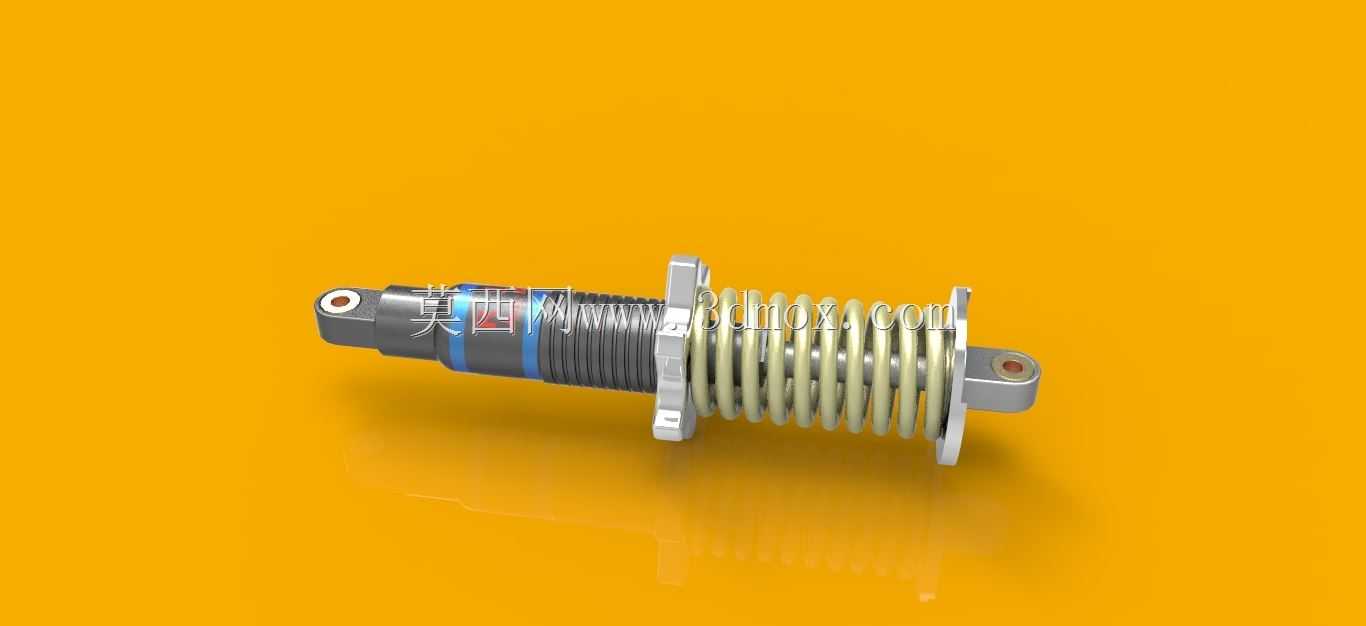

从结构组成看，构件一端为带孔耳环接头，用于通过销轴与机架或摆臂形成铰接；另一端为带安装孔的杆端结构，可与被支撑件直接连接。中部布置圆柱螺旋压缩弹簧，弹簧外侧由导向套筒和限位法兰约束，工作过程中弹簧只能沿轴向压缩，避免侧向失稳。套筒表面加工有环槽与标识区，既用于装配定位，也可在实际选型时快速识别弹簧刚度组别与行程范围。端部黄色接头与金属杆体形成明确的受力分区，铰接孔内嵌衬套区域，能够降低销轴磨损并改善转动灵活性。

设计思路上，这类构件并不追求大承载，而是强调安装边界紧凑、响应直接、维护简单。弹簧预压量决定初始支撑力，自由长度与压缩极限决定有效行程；套筒内径与弹簧外径之间需保留合理间隙，既防止卡滞，又避免弹簧受压时过度偏摆。两端铰接中心距是选型时最关键的安装尺寸，它直接决定设备在闭合、张开或振动极限位置时是否发生干涉。若用于门盖支撑，还需核对最大开启角度下弹簧是否并圈、端部接头是否超出允许摆角；若用于工装定位，则要关注压缩到工作高度时的反力是否足以抵消工件自重或加工反力。

建模时应分别建立耳环、衬套、中心杆、导向套、弹簧和锁紧件，按实际装配关系约束弹簧同轴度与端部贴合面。弹簧可按等节距圆柱螺旋结构表达，并在并圈或磨平端处体现端部支承特征；铰接孔、法兰切面和杆端平面应保留，以便后续出工程图时直接标注孔径、孔距、螺纹规格及外轮廓尺寸。对于结构工程师而言，该模型既可作为独立缓冲件选型参考，也可直接放入夹具、盖板、连杆或隔振平台总成中，用于校核运动行程、连接方式和空间占位。
