施工起重导向滑轮组件结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:254244
  • 施工起重导向滑轮组件结构设计
  • 施工起重导向滑轮组件结构设计
  • 施工起重导向滑轮组件结构设计
  • 施工起重导向滑轮组件结构设计
  • 施工起重导向滑轮组件结构设计
  • 施工起重导向滑轮组件结构设计
  • 施工起重导向滑轮组件结构设计
  • 施工起重导向滑轮组件结构设计
  • 施工起重导向滑轮组件结构设计
  • 施工起重导向滑轮组件结构设计

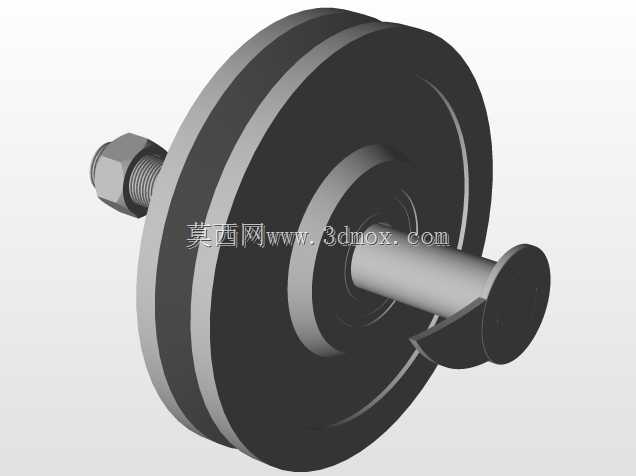

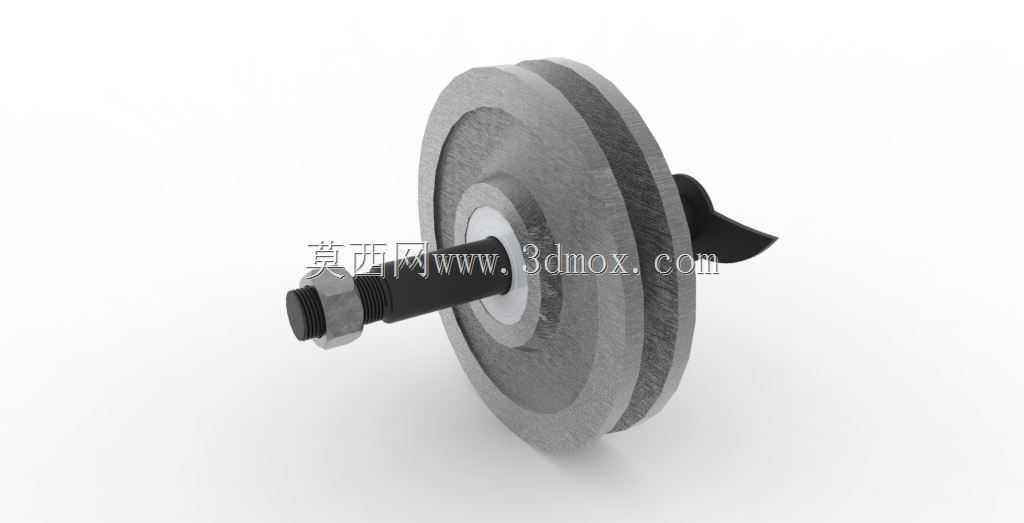

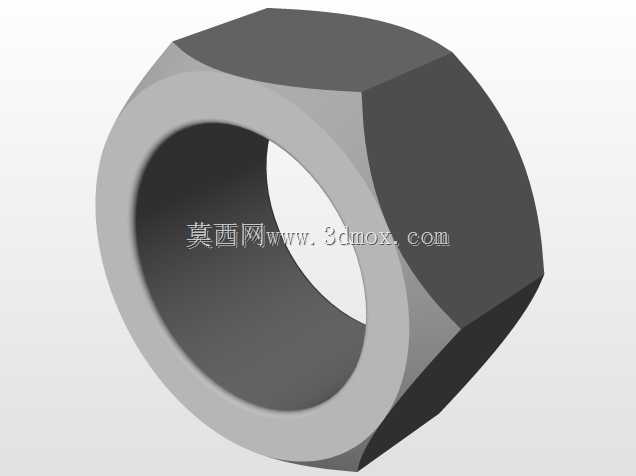

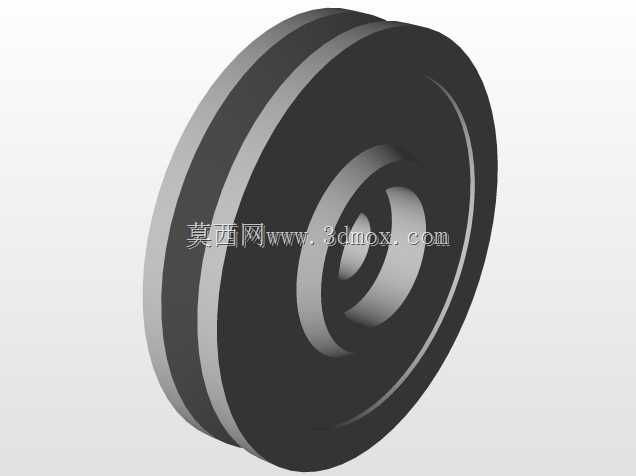

该滑轮组件主要面向施工现场钢丝绳或缆索的转向、承托与张力传递场景,常见于临时吊装系统、物料提升架、牵引走线、小型起重机构以及缆风绳导向部位。其核心作用是在绳索方向发生变化时降低摩擦阻力,并把绳索载荷通过轮体、轴承位和心轴传递到安装支座,避免绳索直接与钢结构棱角接触而产生磨损、弯折或局部应力集中。轮体采用单槽结构,槽型圆弧与常用钢丝绳外径匹配,槽底留有足够承托弧面,侧壁高度可约束绳索在受载摆动时不易脱槽。从结构关系看,轮体中心设置轴承安装孔,孔肩用于限定轴承轴向位置,保证轮槽相对于心轴的回转中心同轴;心轴贯穿轮体后由两端紧固件锁紧,形成可承受径向载荷的简支受力形式。轴端螺纹与六角螺母配合,可在装配时控制轴承预紧状态,也便于现场拆解维护。轮体一侧伸出的片状结构用于与外部支架或限位件配合,安装时需确认其朝向,保证滑轮在受力方向上有足够支撑边界,避免心轴承受额外弯矩。设计时优先控制轮槽直径与绳径比例,以减小钢丝绳反复弯曲产生的疲劳损伤;槽面需光滑连续,不得有尖锐凸起或加工刀痕直接压迫绳股。轴承位与心轴之间应按转动副要求选取配合,既要防止轮体回转时发生偏心晃动,也要避免过紧造成转动卡滞。心轴长度、螺纹段长度和螺母压紧范围决定了组件的安装厚度,支座开孔应与轴径匹配,并在两侧设置平整贴合面,使锁紧后载荷均匀传递。实际选型时,不能只看轮体外径,还要结合绳索最大偏角、单绳拉力、转速和使用频率校核轮槽接触强度、心轴弯曲强度以及轴承额定载荷。若用于户外施工,轮体与轴件表面还需考虑锈蚀、泥沙和润滑维护条件,必要时在轴承外侧增加防尘或挡油结构。建模过程中应重点还原轮槽截面、轴肩台阶、螺纹长度、螺母厚度以及侧向导位之间的装配间隙,这些尺寸直接影响滑轮能否顺利装入支架并保证绳索运行轨迹稳定。
