车载传动系统轴承座支撑壳体结构

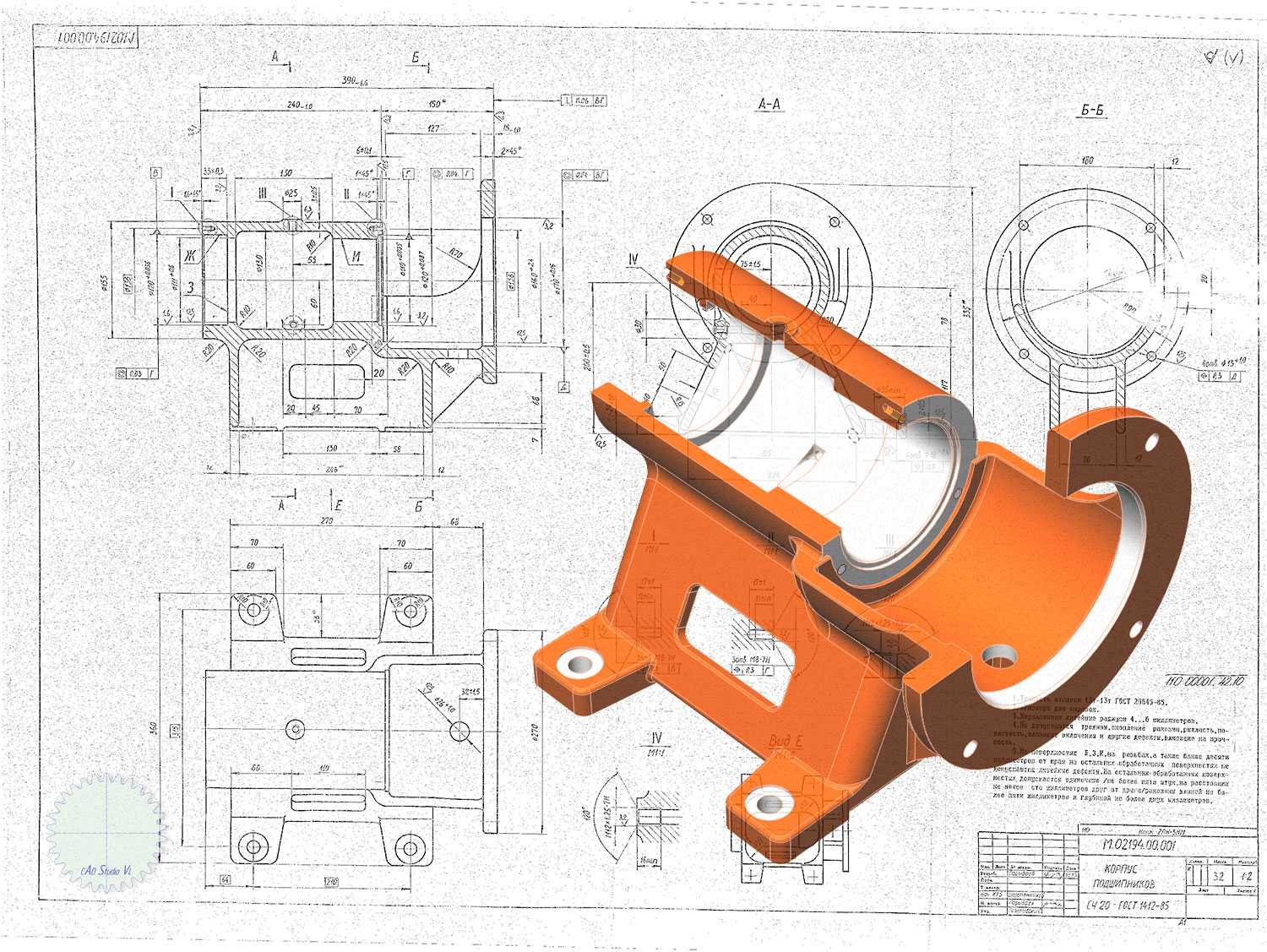

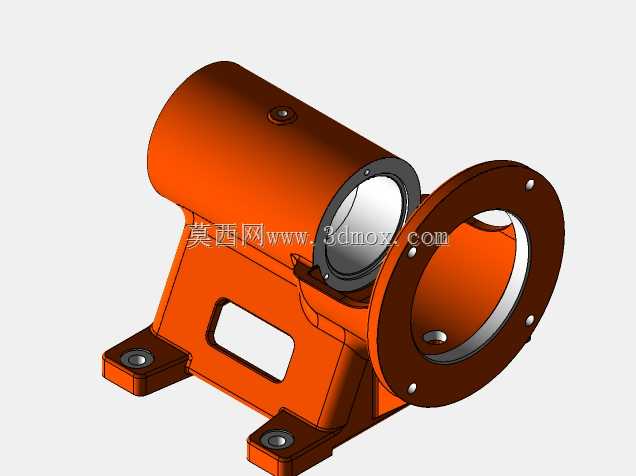

该支撑壳体属于车载传动系统中的轴承安装与轴系定位部件，主要用于容纳并约束回转轴承，同时为相邻传动件提供稳定的安装基准。在实际装车场景中，这类零件常布置在底盘或动力传递路径附近，承受轴系运转产生的径向载荷、部分轴向载荷以及车辆行驶过程中传来的振动冲击，因此结构设计必须同时兼顾刚度、定位精度和装配可达性。从结构形式看，主体采用半开放筒腔与底部安装脚结合的布局。筒腔内部用于放置轴承外圈，腔壁上的台阶面可直接形成轴承轴向定位面，避免额外增加挡圈或端盖调整环节；端部法兰分布多个连接孔，用于与外部端盖、连接件或相邻壳体紧固，形成封闭或半封闭的轴承容纳空间。底部两支承脚向外延展，通过螺栓孔将整个部件固定在车身或机架安装面上，这种宽支点布置能够降低悬臂影响，提高轴系工作时的支撑稳定性。设计思路上，壳体并非单纯追求外形规整，而是围绕轴承中心线建立装配基准。内腔直径、台阶深度与法兰端面之间需要保持较高的同轴和垂直度要求，否则轴承装入后会产生偏心，引发轴系发热、噪声和早期磨损。支承脚的位置也经过受力权衡，螺栓孔尽量靠近载荷传递路径，使筒腔承受的弯矩能够直接传导至安装基础，减少局部应力集中。壳体侧面设置的开口与局部镂空区域，一方面用于装配时观察内部轴承就位情况，另一方面为润滑通道、管线或相邻零件避让空间，在不明显削弱刚性的前提下控制整体重量。外形尺寸与安装边界方面，需重点核对筒腔外径、法兰连接孔分布圆、底脚螺栓孔间距以及壳体总高。底脚安装面应经过加工或在建模时设定为平整基准面，保证装配后与支撑面贴合；法兰端面与内腔轴线的垂直关系会直接影响端盖压紧后的密封和轴承游隙。对于需要与车身构件配合的部位，圆角和拔模方向要符合铸造或后续加工工艺，避免在应力较大的拐角处出现尖锐突变。从工程应用角度看，这类零件的三维建模不能只完成外观曲面，更应把装配关系表达清楚。轴承位、螺栓过孔、定位台阶、避让槽和安装面之间的尺寸链需要闭合，尤其要关注装入轴承后轴的实际回转范围，确认与壳体开口、周边连接件不存在干涉。在选型或改型时，可依据载荷大小调整筒壁厚度、底脚宽度和螺栓规格，同时保留法兰与内腔的核心接口尺寸，以提高部件在不同传动布置中的互换性。
