平板重载万向脚轮一体化结构设计

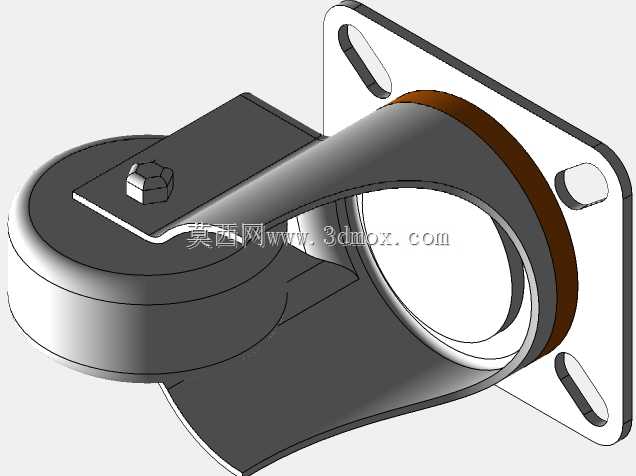

该一体式脚轮主要用于工业推车、设备机柜、轻型工装台架以及需要频繁移位的自动化辅助工位，承担整机载荷传递与地面滚动行走功能。顶部菱形法兰采用四孔布置，安装孔沿长轴方向对称分布，可直接通过螺栓固定在设备底架或方管焊接框架上，安装面贴合后能够限制轮组偏转，保证承载时受力均匀。法兰下方设置回转支承结构，使轮架可绕竖直轴线360度转向，在狭小通道内推行时无需整机大幅度回转，即可完成换向、对位和靠边停靠。

轮架采用整体折弯成型思路，侧板与顶部回转座形成连续受力路径，避免多片拼接带来的焊缝集中和螺栓松动风险。轮轴位置布置在回转中心后侧，推行时具备随动转向特性，启动阻力较小，遇到地面接缝或轻微坡度时轮组方向能够自动顺应行进方向。支架侧面预留轮轴紧固位，六角轴端结构便于拆装维护，更换滚轮时不需要拆解整个回转座。

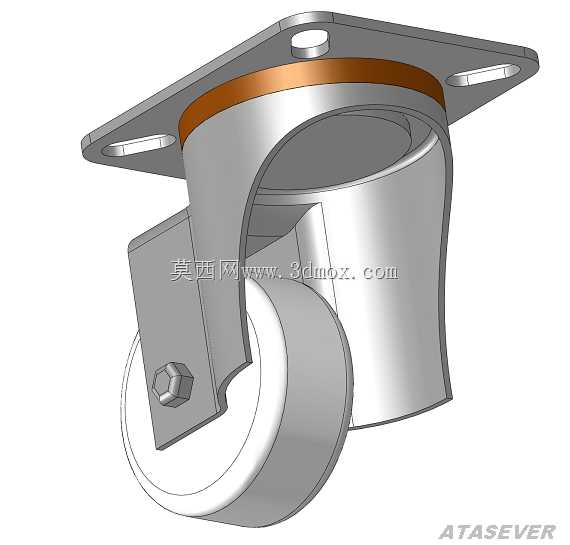

滚轮采用宽面圆柱轮廓，接触面积较大，可降低对环氧地坪、PVC地面和瓷砖地面的局部压强，减少推行过程中压痕和噪声。轮面与金属支架之间留有合理侧向间隙，既防止灰尘、碎屑进入后卡滞，也保证在微小不平整地面上滚轮仍能自由转动。顶部法兰与轮架之间设置耐磨衬圈层，该层在模型中以区别色表达，对应实际产品中可采用减摩垫片或轴承结构，用于承受轴向载荷并降低转向摩擦力。

从安装边界看，法兰长度方向决定底架开孔或焊接螺母的跨距，宽度方向需预留足够避让空间，避免转向时轮架与设备支腿、底板边缘发生干涉。整体高度由法兰面至滚轮最低点构成，选型时应与其余支撑脚或固定脚垫统一高度，若设备需要调平，可在法兰上方增加垫片补偿地面误差。设计建模时需重点控制回转中心与轮轴中心的偏心距：偏心过小会导致转向沉重，过大则高速推行时容易出现摆振。该模型将支架、回转座、轮轴、滚轮整合为完整装配表达，结构简洁，承载路径清晰，适合用于设备底盘布局校核、行走机构方案演示以及脚轮安装空间验证。
