美标ASTMB88建筑给排水铜管组件

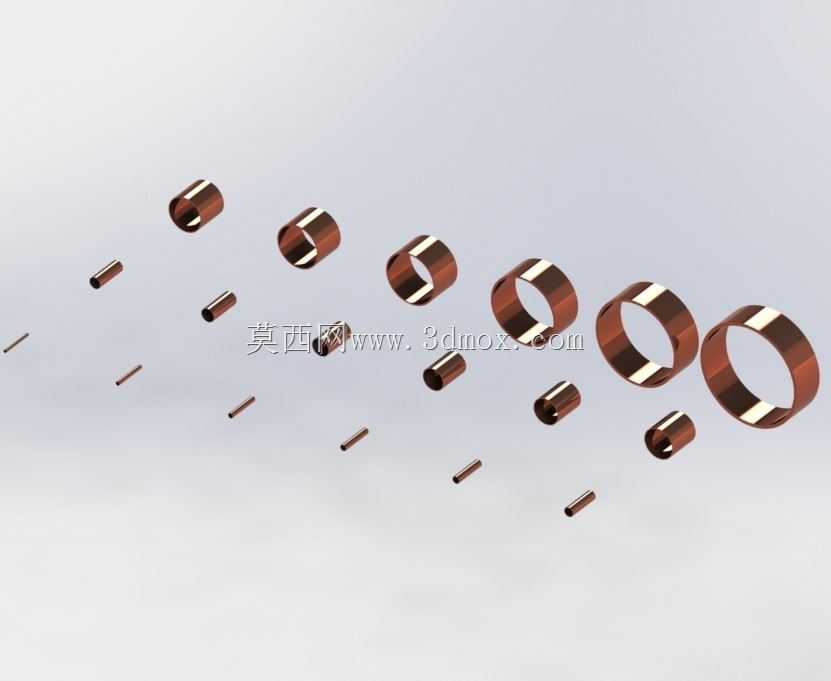

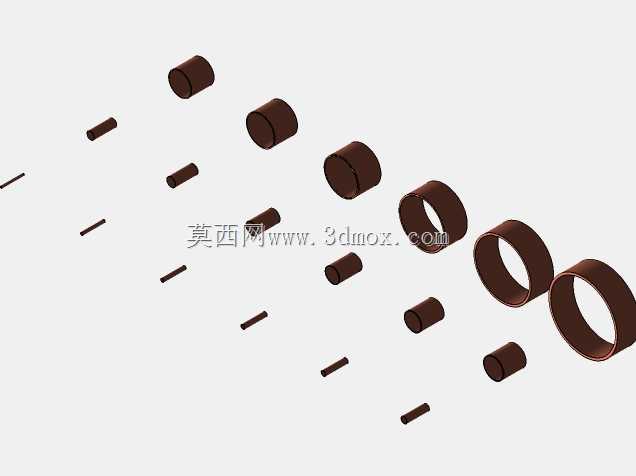

这套管路模型覆盖K、L、M三类铜管规格，对应硬态拉拔与软态退火两种供货状态，建模时把壁厚、外径、公差带与端部形式做成可配置参数，结构工程师在住宅给水、暖通、消防支管布置中可直接调用，不必逐段重复绘制管段截面。做管路干涉检查时，管段长度可随装配距离实时调整，端部预留焊接与钎焊操作空间，避免现场出现焊缝贴墙、弯头与支架碰撞的问题。

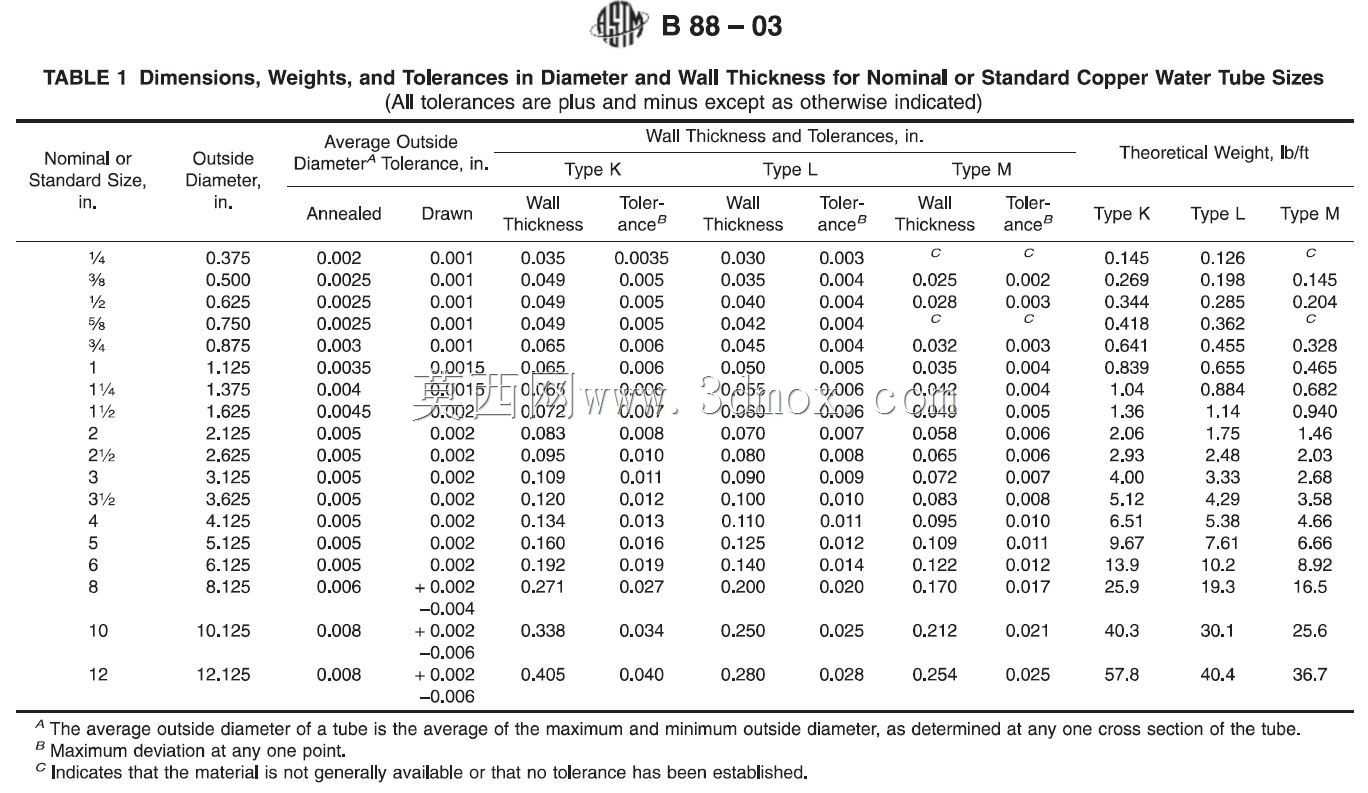

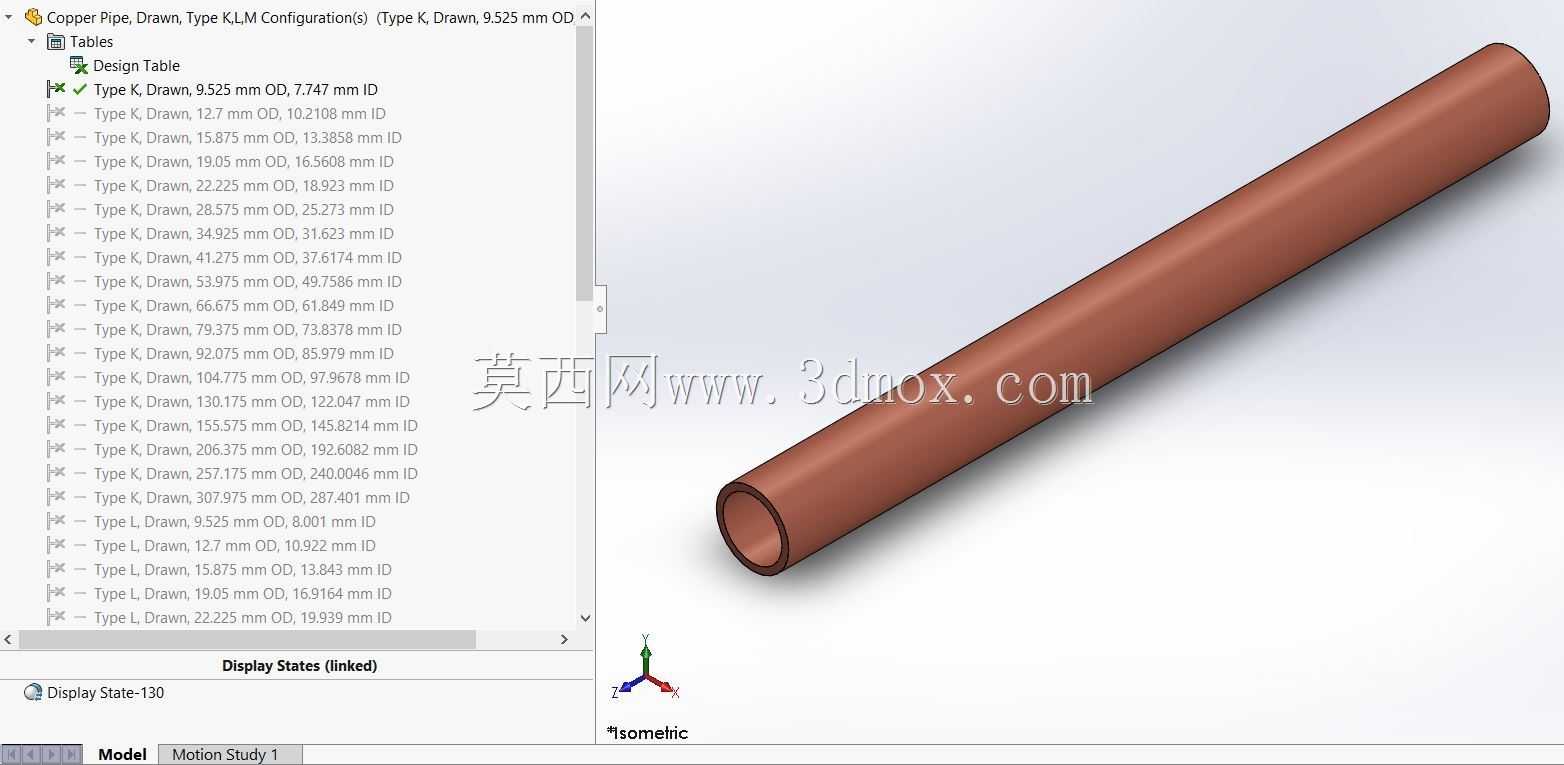

实际项目里，铜管选型常受公称尺寸与实际外径偏差影响，若直接按名义数值建模，接入三通、弯头、端盖时容易出现配合面错位。该模型把不同壁厚对应的内径变化纳入参数表，K型管壁较厚，适合埋地或承压较高的立管；L型壁厚适中，多用于建筑冷热水主干管；M型壁薄，常见于明装支管与低压排水。配置切换时，内外径、倒角、端部插入深度同步更新，能减少装配阶段的公差累积。

从安装边界看，管段两端保留平直段，便于割管、去毛刺和承插定位；转弯处配合标准弯头曲率，保证水流阻力处于合理范围。若管路穿过墙体或楼板，可依据管外径快速生成套管间隙，核对保温层厚度后仍能满足安装净距。软态铜管在小半径绕行场景中可调整弯曲段，硬态铜管则保持直线度，适合长距离立管与水平干管。

建模思路上，先以管路中心线为骨架，再用截面扫掠生成实体，壁厚通过配置表驱动而非逐件重建。端部倒角、坡口和承插深度按常用钎焊工艺设定，方便在装配体中直接生成焊缝占位。不同规格之间切换时，模型质量、通流面积和接口尺寸同步变化，可用于校核支架间距、固定点位置以及热膨胀补偿段长度。

在建筑给排水设计中，这类参数化管段能显著提高布管效率。工程师可先按系统图确定管径等级，再在三维环境中排布走向，检查与梁、柱、风管和电缆桥架的空间关系。对于需要暗敷的管段，可通过剖切视图核对埋深与保护层厚度；对于明装管段，则能提前确定管卡位置和检修空间。模型保留了不同长度规格，短管用于设备接口转接，长管用于主干线铺设，端部尺寸统一，便于与阀门、水表、过滤器等附件衔接。

公差处理是管路建模中容易被忽视的环节。若外径与壁厚按理想尺寸绘制，三维装配看似无干涉，实际加工或采购后可能出现插入深度不足、配合过紧或焊缝间隙不均。该模型在配置中区分名义尺寸与制造公差，结构工程师可根据连接方式选择合适的配合等级，钎焊承口预留间隙，螺纹连接端则保留标准旋入长度。这样在工程出图时，尺寸标注、材料统计和管口方向都能保持一致，减少现场返工。
