三向汇通管路补强补丁结构设计

该三向汇通管路补丁结构，主要应用在流体输送管网的三通交汇节点，在化工流体管线、车用冷却回路、气动输配系统、小型液压支路中都能见到这类结构的实际使用场景。三通位置本身是管路应力集中的高发区域，介质流经交汇段时流向发生突变，会产生额外的湍流冲击与压力脉动，长期运行后管壁容易出现冲刷减薄、微裂纹渗漏等问题，这款补丁结构正是针对这类节点的补强与修复需求设计。

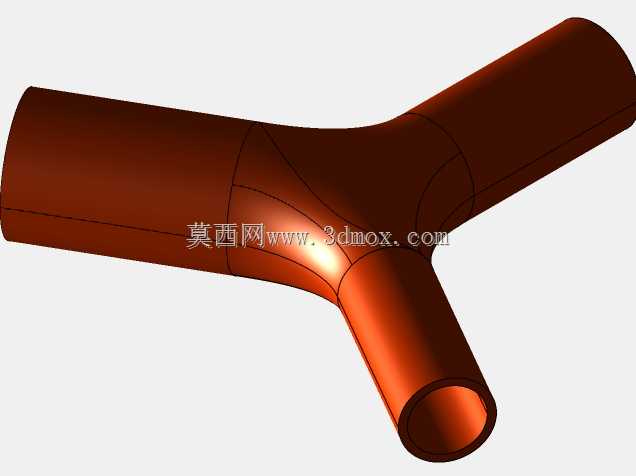

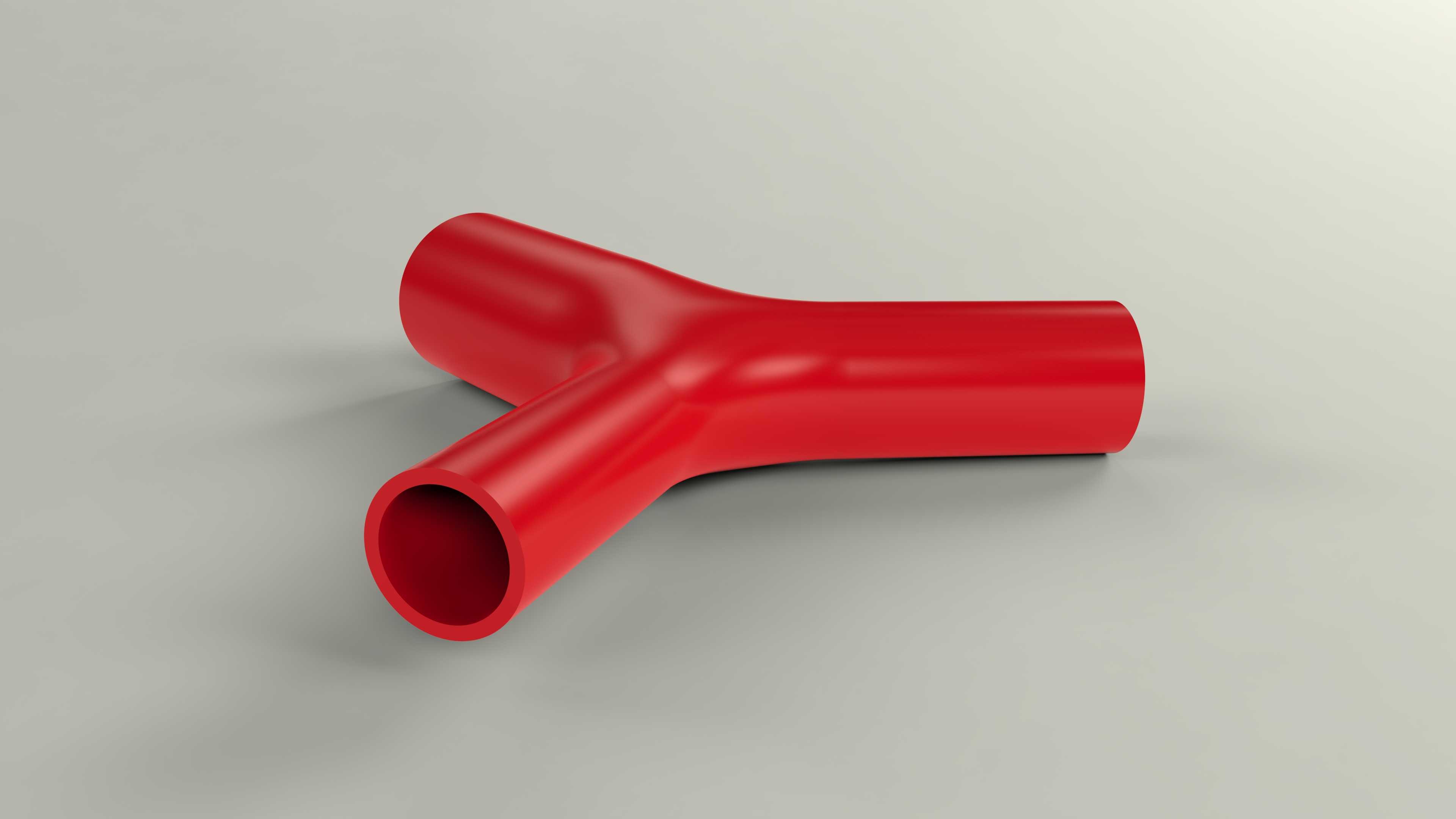

从结构功能来看，补丁整体完全贴合三通外表面的异形曲面，三个延伸段分别对应三根交汇管路的外壁，安装后可在不切断原有管路、不大规模拆卸管线的前提下，对渗漏或减薄区域形成包覆式密封补强。补丁的内壁曲面与三通外壁的曲率完全匹配，贴合后不会出现局部悬空，压紧时受力均匀，既可以配合密封胶实现带压堵漏，也可作为焊接补强的衬板使用，大幅降低三通节点的维护成本。

设计过程中优先保证了曲面的连续性，三个支管的过渡区域采用平滑圆弧衔接，没有出现尖锐转角，既避免了安装时与管路发生干涉，也减少了补丁自身的应力集中点。补丁的壁厚根据三通主管的承压等级匹配，既保证补强后整体强度满足管路额定工作压力要求，也不会因壁厚过大造成装配困难、额外增加管路负载。三个支管段预留了足够的轴向包覆长度，超出三通交汇的应力影响区域，确保密封补强范围覆盖所有易失效位置。

在安装边界方面，该补丁的外轮廓尺寸适配对应规格的等径三通，安装时仅需清理管路外壁的锈蚀与污渍，将补丁对位包覆后，即可通过卡箍压紧或焊接固定。补丁的三个端口边缘做了倒角处理，既方便安装时对位套入，也避免了锐边划伤密封件或施工人员。整体结构没有多余的凸起结构，安装后不会占用过多管线周边空间，适合在布局紧凑的设备内部管路中使用。建模时重点还原了三通交汇区域的复杂曲面过渡，所有配合面的曲率均经过连续校验，能够直接用于装配干涉检查、施工模拟以及后续的加工出图，为管路维护与补强结构的设计提供了可靠的三维参考。
