排气系统用波纹管膨胀补偿接头

该补偿接头主要用于排气、通风及低压管路系统中，解决管路因温度变化产生的热胀冷缩问题。设备运行时，高温烟气会使管壁沿轴向伸长，停机冷却后又收缩，若管路被刚性固定，热应力会在焊缝、法兰和支架处持续累积，最终造成撕裂或变形。该类接头通过中间柔性波纹段吸收位移，可降低管路对相邻设备接口的附加载荷。

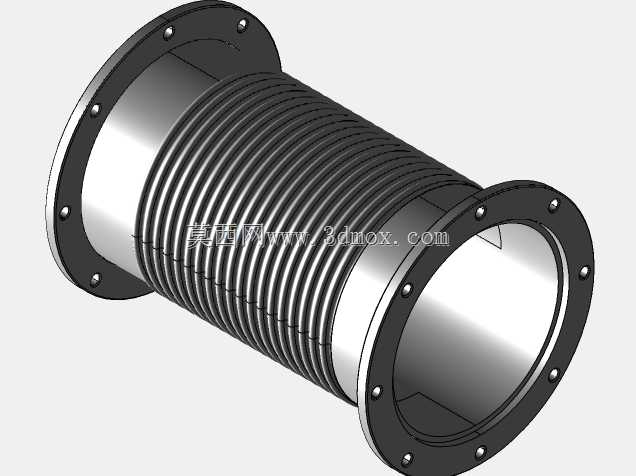

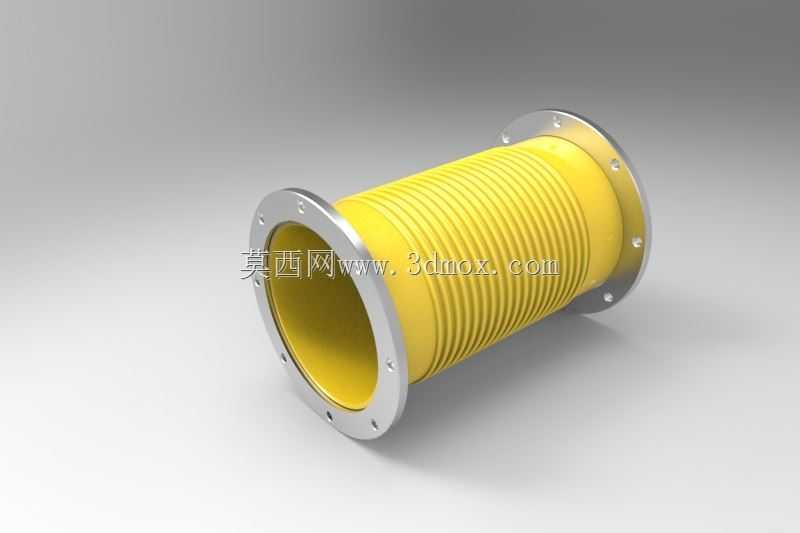

从结构上看，两端采用圆形法兰连接，法兰盘上均匀分布螺栓孔，便于与管道或设备端面直接对接。中间主体为多层环形波纹结构，波纹沿轴向连续排布，这种几何形态在保证径向承压能力的同时，提供了轴向、少量横向及角向的补偿余量。法兰与波纹段之间设置过渡直边段，可避免应力集中在焊缝根部，提高疲劳寿命。

实际选型时，需要先核算管路的热伸长量。计算思路是按管材线膨胀系数、管路长度及最高工作温度与安装温度之差，得到理论轴向位移，再预留一定安全裕度确定补偿量。安装边界方面，应重点核对法兰外径、螺栓孔分布圆直径、孔数、孔径以及接头总长度。若安装空间受限，还需确认波纹段外径与周边结构的最小间隙，防止受压偏移时发生干涉。

该模型在建模时采用回转体思路处理两端法兰和直边段，波纹部分通过周期性截面沿轴向阵列或扫掠生成。法兰端面需保留合理的密封面宽度，螺栓孔位置应与配对法兰保持一致。对于工程应用而言，波纹的波距、波高和壁厚直接影响刚度与补偿能力：波高较大时柔性更好，但承压能力会下降；壁厚增加可提升强度，却会降低位移补偿效果。因此设计中需要在承压、柔性和疲劳寿命之间取得平衡。

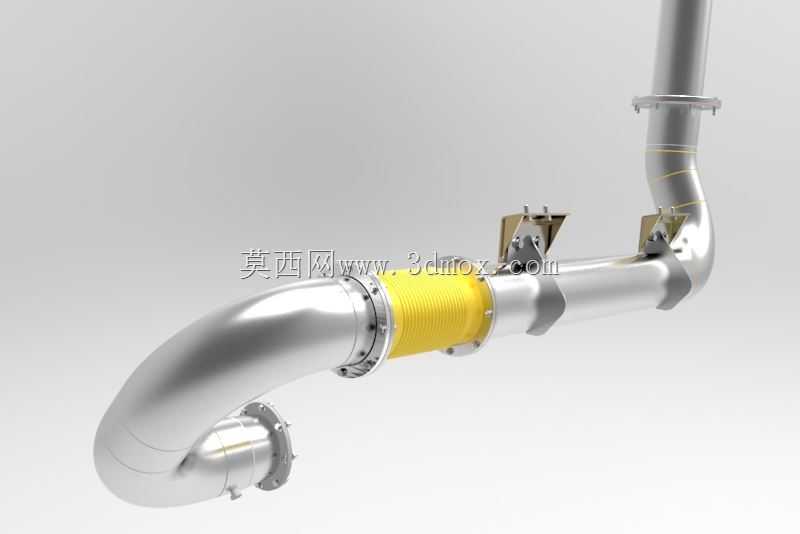

在排气系统布置中，补偿接头通常安装在固定支架之间，或靠近发动机、消声器、换热器等振动源位置。它既能吸收热位移，也能在一定程度上隔离振动传递，减少噪声沿管路传播。安装时不宜强行拉伸或压缩来弥补管道制造误差，否则会改变初始安装应力，降低有效补偿行程。配对法兰应保持平行，螺栓按对角顺序均匀紧固，避免局部偏载导致密封失效。

从三维结构表达来看，该模型清晰呈现了法兰连接面、波纹外轮廓和内部通径，可用于管路干涉检查、支架位置确认和装配关系验证。对于结构设计人员，它可作为膨胀节选型和管路布局的参考；对于设备维护人员，也能直观理解其在热补偿和减振中的作用。
