带安全护栏的工业跨线梯台结构

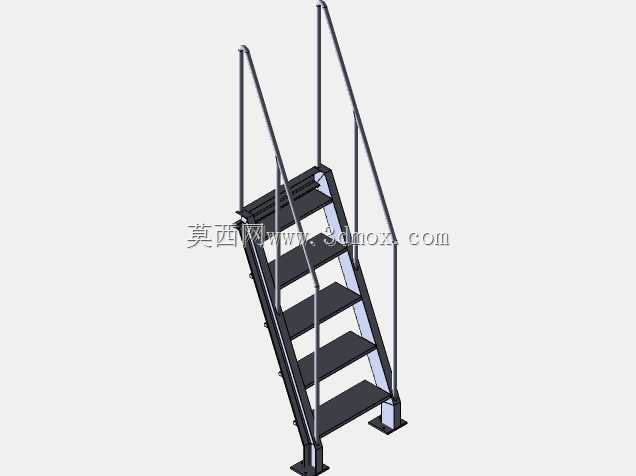

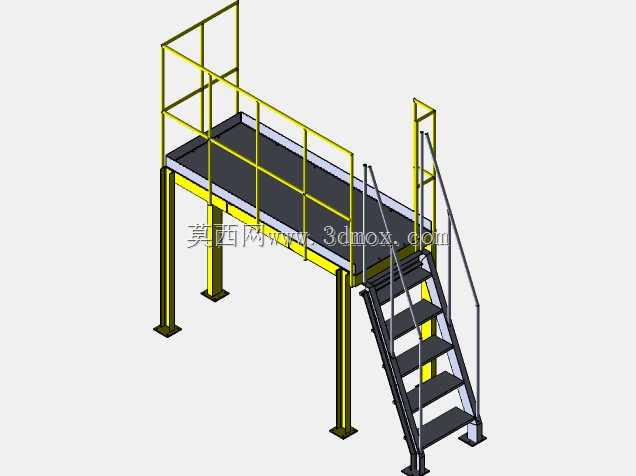

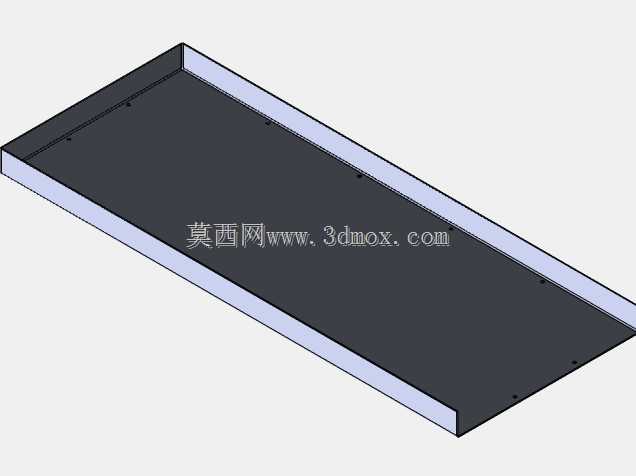

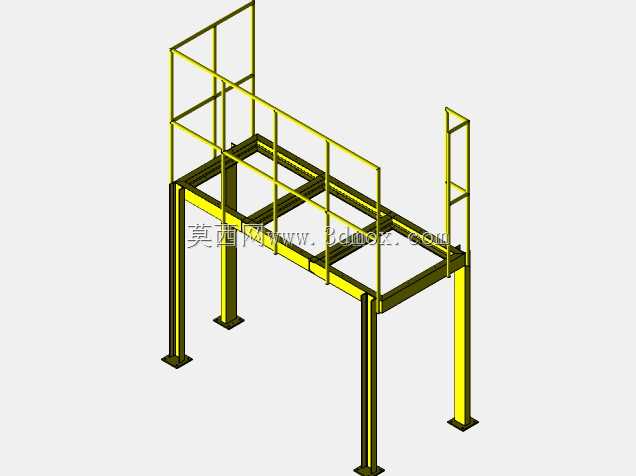

该梯台主要用于生产线旁的跨线通行与高位操作，常见于物流输送线、装配线、包装线及设备检修区域。当人员需要跨越连续运行的输送带或在设备上方完成观察、调整、维护时，这类结构能够提供稳定的站立面和安全的上下通道，同时避免人员直接从设备下方穿行或临时踩踏机架。平台主体采用型钢框架与防滑铺板组合，立柱落地并通过底板与地面或预埋件连接，整体受力路径清晰，竖向荷载经铺板、横梁、立柱传递至基础。护栏沿平台临边连续布置，在开口与梯段衔接处做了收束处理，可减少人员误踏、失足和工具坠落风险。梯段倾斜角度兼顾通行效率与占地控制，踏步采用等间距布置并设置扶手，便于操作人员携带轻便工具上下。设计时需要先确认输送设备的外轮廓、通行净空、维护点高度及地面安装条件，再反推平台标高、梯段长度和立柱落点。平台宽度应满足单人或双人交错通行，临边与运动设备之间保留检修和安全距离；梯段下端不得占用叉车通道或急停操作空间，上端入口应避开护栏开启方向与设备突出部件。若现场地面存在坡度或预埋件偏差，可在立柱底板处设置调整垫片或长圆孔，以补偿安装误差。铺板表面需考虑防滑、排屑或清洁需求，在油污、切屑较多的车间环境中，花纹板或钢格板比光面钢板更适用。护栏高度、横杆间距和踢脚板应结合现场安全规范校核，防止人员倚靠时发生侧翻。三维建模过程中，可先按输送线中心线建立基准，确定平台跨越段的最小净高，再布置立柱与斜梯；框架连接处优先采用螺栓连接，便于运输、现场拼装和后期改造。对焊缝、螺栓孔、底板厚度和踏步承载区域应单独细化，避免模型只呈现外观而忽略制造细节。整体结构还需考虑侧向晃动，可通过斜撑、护栏框架和平台面形成空间约束。该方案适用于需要频繁跨线、短时停留和近距离观察设备运行状态的工位，也可作为临时检修架或取样平台使用。
