木工立铣移动操作台柜结构设计

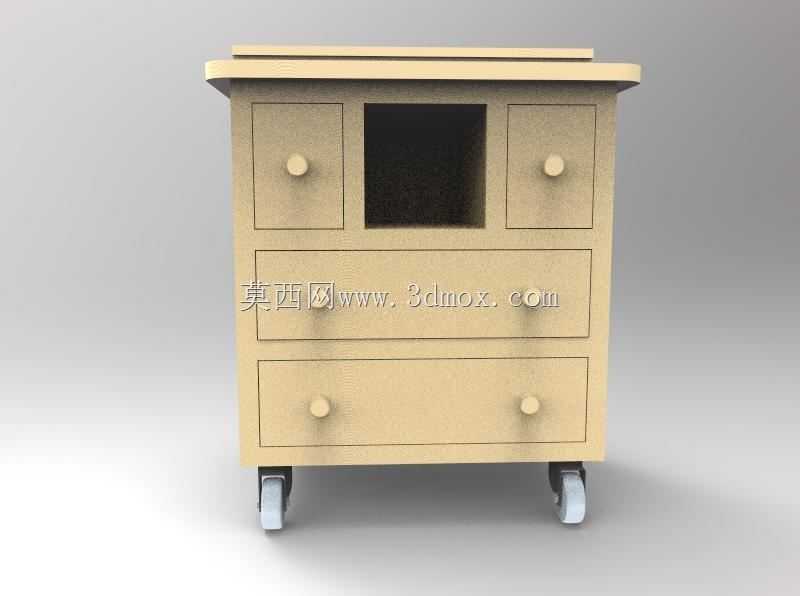

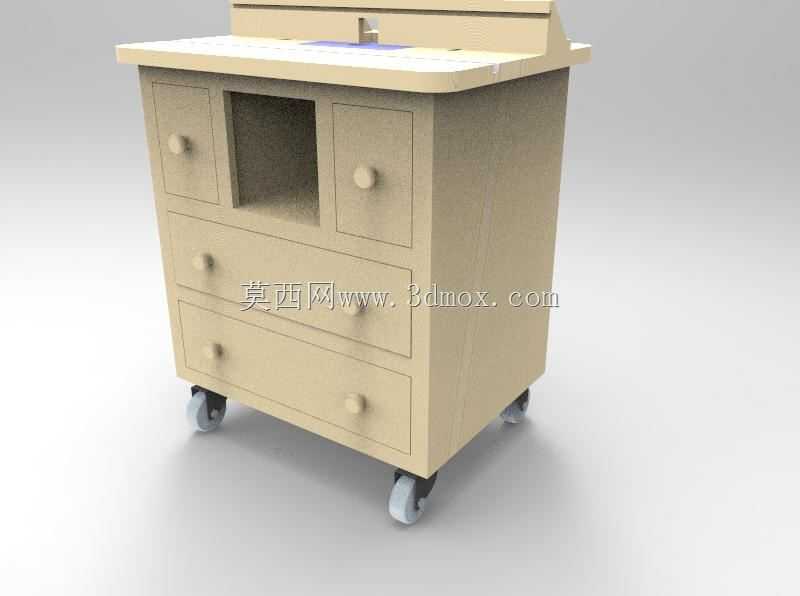

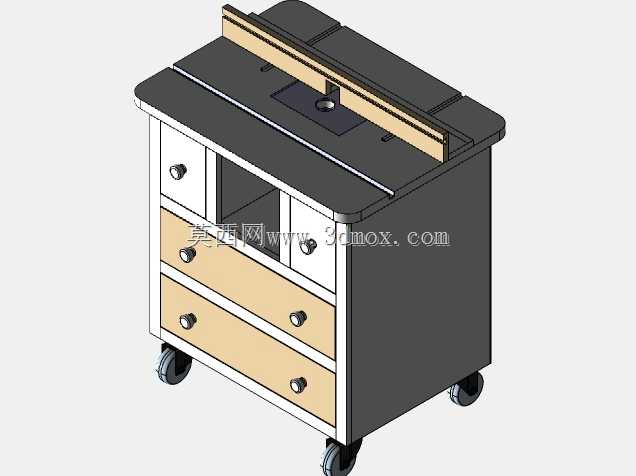

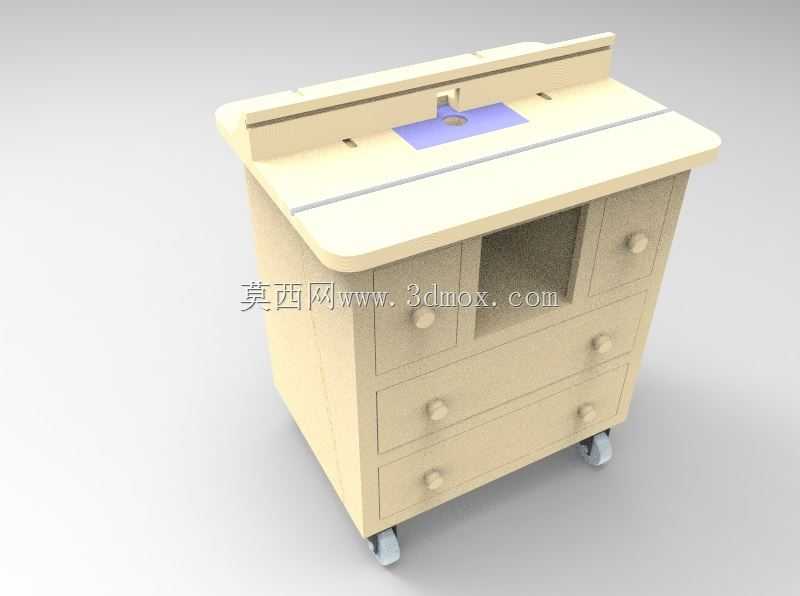

该模型呈现的是木工车间用于立式铣床或镂铣机配套作业的移动式台柜，核心作用是把铣削动力单元嵌入台面，形成集靠山定位、工件推送、辅件收纳于一体的工位。台面中央预留刀具伸出孔，孔位周边设置嵌装垫板，可根据不同刀型更换开口衬板，减少工件与刀孔之间的悬空间隙，避免小尺寸木料在进给时发生塌陷或劈裂。台面上的纵向靠山由平直长条型材与可调锁紧结构组成，靠山面与刀轴中心线的平行度需要在装配时通过垫片或偏心件微调，这直接决定封边、裁口、开槽和成型铣削的尺寸一致性。靠山一侧可加装辅助挡板或羽毛板，对窄料进行侧向压紧，降低手推工件靠近旋转刀具的操作风险。柜体采用框架加板式围护的结构思路，上部左右设置小柜门，中部留空区域可放置集尘接口、扳手、靠模等高频使用工具；下部两个抽屉用于收纳不同规格的夹头、铣刀、样规和备用衬板，抽屉面板宽度较大，适合分类存放长条辅具。底部配置四个脚轮，使整台设备能够在车间内灵活移位，靠近中央集尘管网或电源接口；若需要稳定作业，脚轮应配合地脚或刹车结构使用，以抵消铣削时的侧向进给载荷。台面高度按人体站立推送木料的作业姿态设定，过高会造成抬臂疲劳，过低则会使手部压力集中，通常需结合常用木料厚度和靠山高度综合确定。台面外轮廓要保证工件在最大通过宽度内有足够支撑，靠山前后端应留出进料和出料空间，避免操作者在推送大板时与柜体边缘干涉。柜体内部还需考虑铣削动力装置的安装底板、升降调节路径以及排尘通道，电机或主轴本体不能与抽屉、侧板发生运动干涉。集尘口宜布置在刀孔下方或靠山后侧，利用护罩形成局部负压，将木屑沿切削方向带走。整体结构在设计上兼顾了小型木工坊对设备可移动性、收纳能力和作业精度的需求，建模时需重点控制台面平面度、靠山安装基准、脚轮支撑跨距以及柜体框架的抗弯刚度，确保在反复推料和振动工况下仍能保持稳定。
