卧式工业承压储气罐体带支架结构

该卧式承压罐体主要面向工厂集中供气、缓冲稳压、介质暂存等工况，常见于空压站后端、燃气调压区域、化工辅助管线以及需要稳定气源压力的生产车间。罐体在系统中承担蓄能、缓冲、沉降冷凝水与平衡瞬时用气波动的作用，可降低压缩机频繁启停带来的压力脉动，也能为下游阀门、气缸、燃烧器或工艺设备提供相对稳定的介质储备。

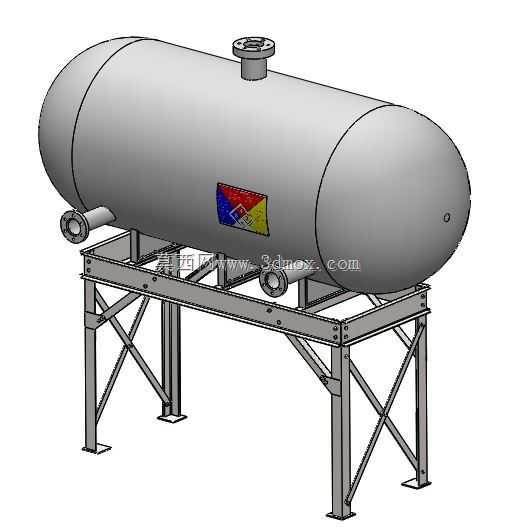

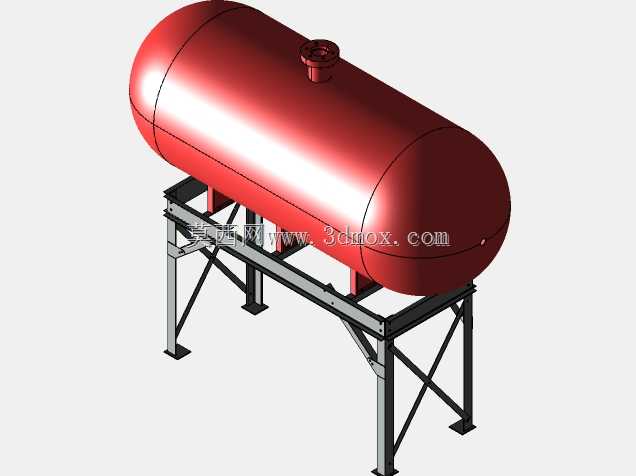

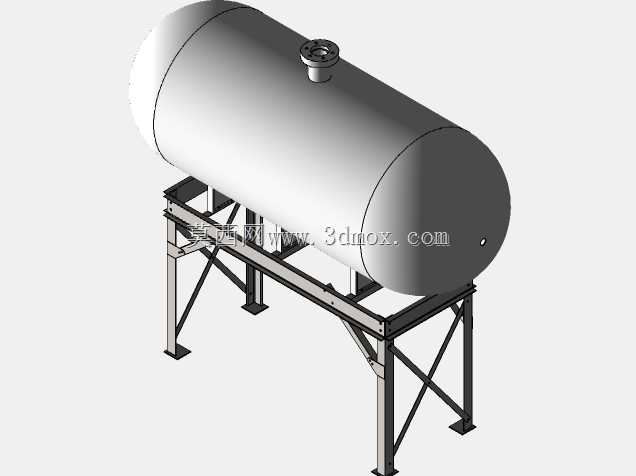

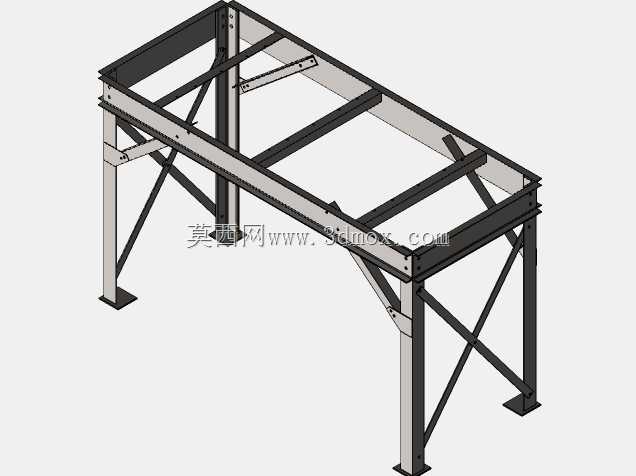

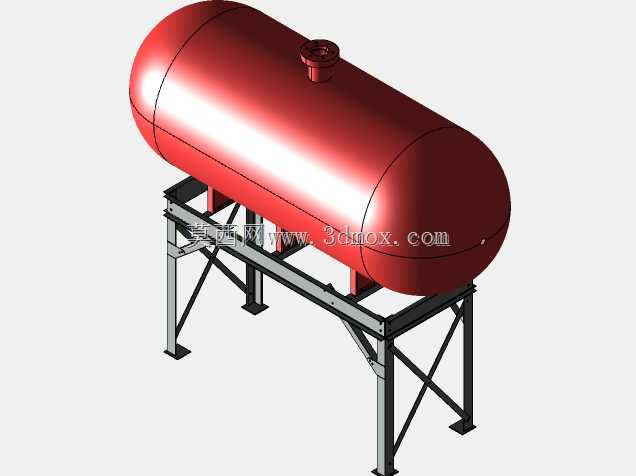

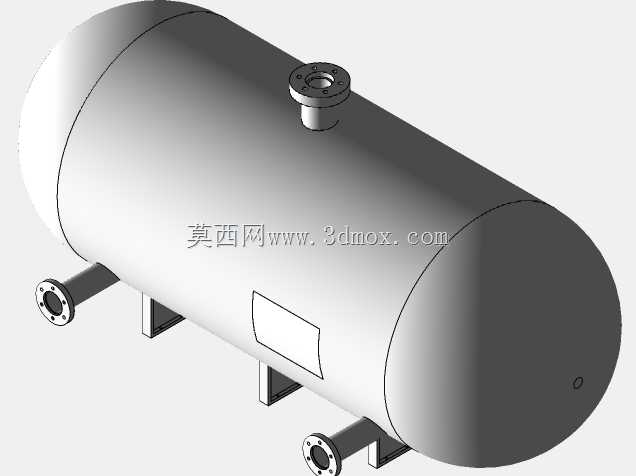

结构上采用两端椭圆封头与圆柱形筒身组焊的形式，这种构型在相同容积下受力路径连续，筒壁薄膜应力分布均匀，适合承压工况。顶部设置检修或接管法兰，用于人孔、仪表、安全附件或工艺管线连接；侧部布置进出气接口，可根据管路走向区分进气、出气、排污与备用口。支座采用型钢焊接框架，四条立柱通过斜撑和横撑形成稳定空间桁架，底部带地脚安装板，便于与混凝土基础或钢平台固定。

从设计思路看，罐体长度、直径与封头深度需要结合安装空间、容积需求和运输边界确定。卧式布置相比立式储罐重心更低，对厂房高度要求小，检修人员接近顶部法兰时也更方便，但占地面积较大，基础需要承受罐体自重、介质重量以及风载、地震载荷组合作用。支架高度并非随意取值，需要保证底部排污口有足够操作空间，同时让侧部接管与车间管线标高匹配，避免额外增加弯头造成阻力。

建模时筒身可通过回转或拉伸特征建立，封头按标准椭圆曲线生成，再与筒身进行布尔合并；接管、法兰和补强区域应单独表达，尤其是开孔附近会削弱筒体强度，实际工程中需按开孔直径、筒体壁厚和设计压力核算补强范围。支架部分要体现型钢截面、节点板、螺栓孔和斜撑连接关系，不能只做成外观支撑件，因为支腿位置直接影响鞍座或框架受力。

安装边界方面，设备就位前需核对罐体总长、总宽、总高以及顶部法兰最高点，预留吊装通道和安全阀拆卸空间。地脚板孔距应与基础预埋板一致，侧面接管与墙、柱、桥架之间要留出法兰紧固和保温施工距离。若用于室外或潮湿环境，支架底部还需考虑防腐垫板和排水坡度；若输送可燃介质，则接管方位、静电接地和安全附件位置必须与工艺流程统一。整体模型适合用于管路布置校核、支架受力分析、设备投标展示以及压力容器结构方案评审。
