双轴带爬梯低平板运输半挂车结构

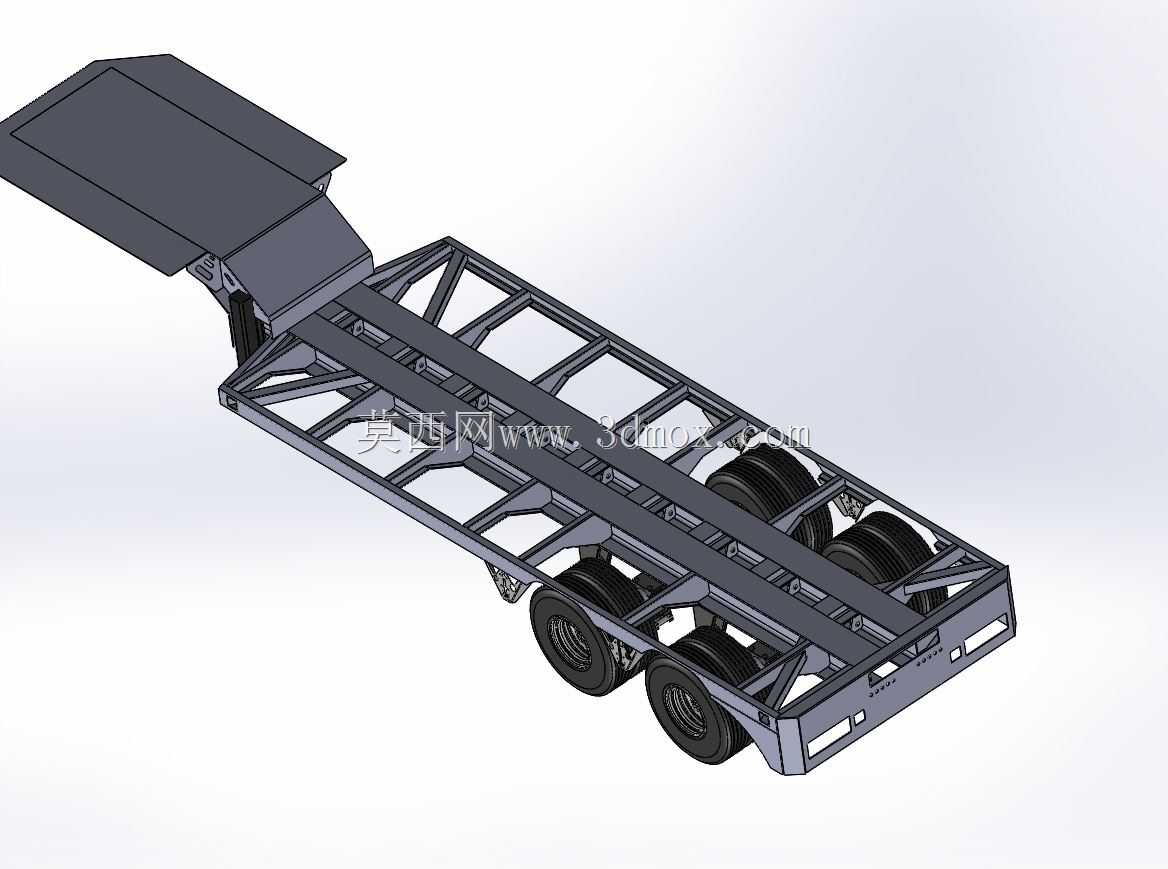

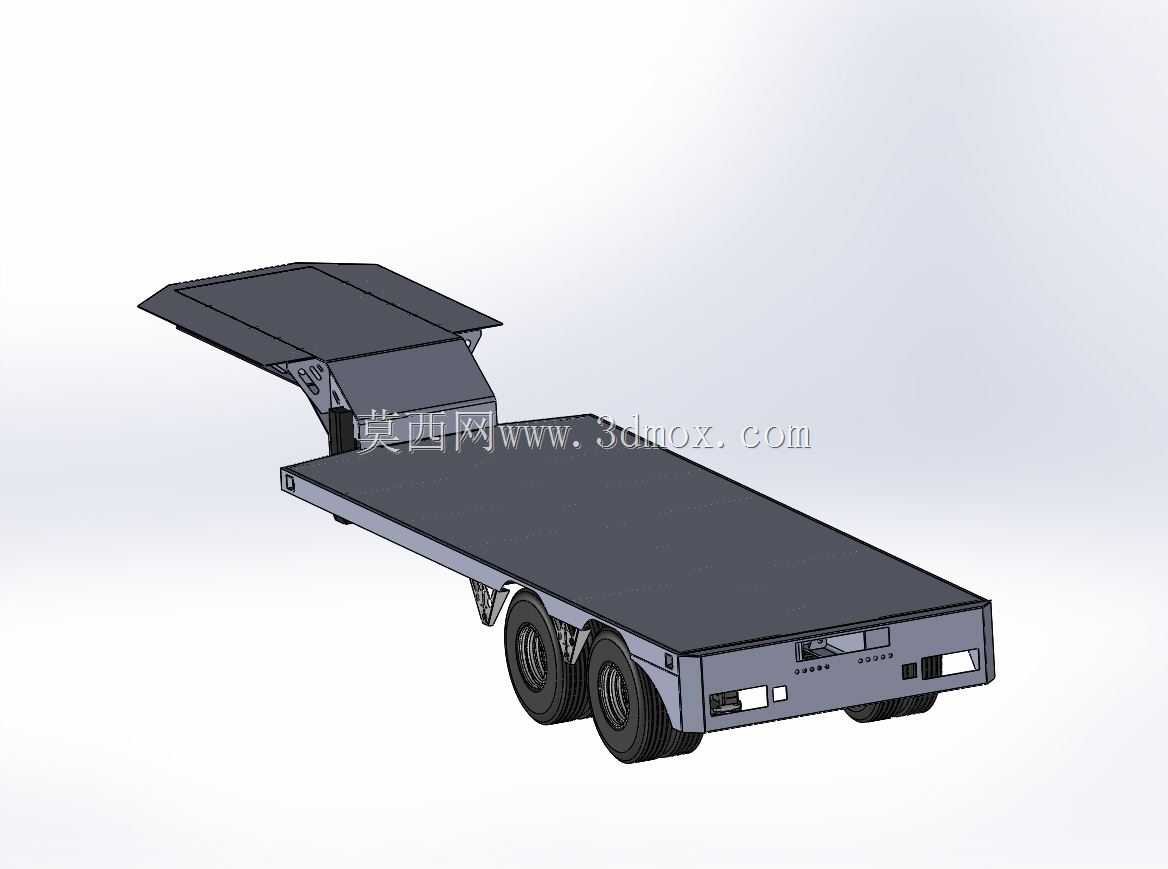

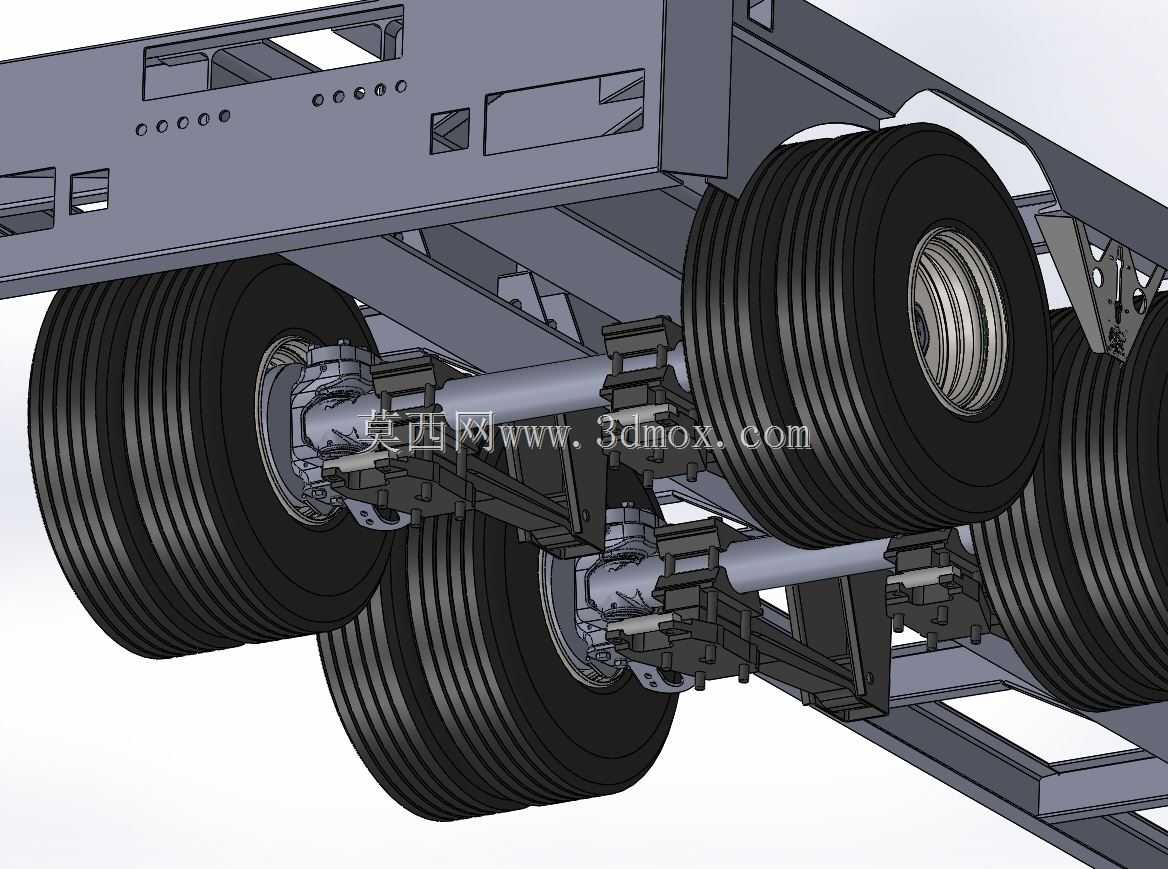

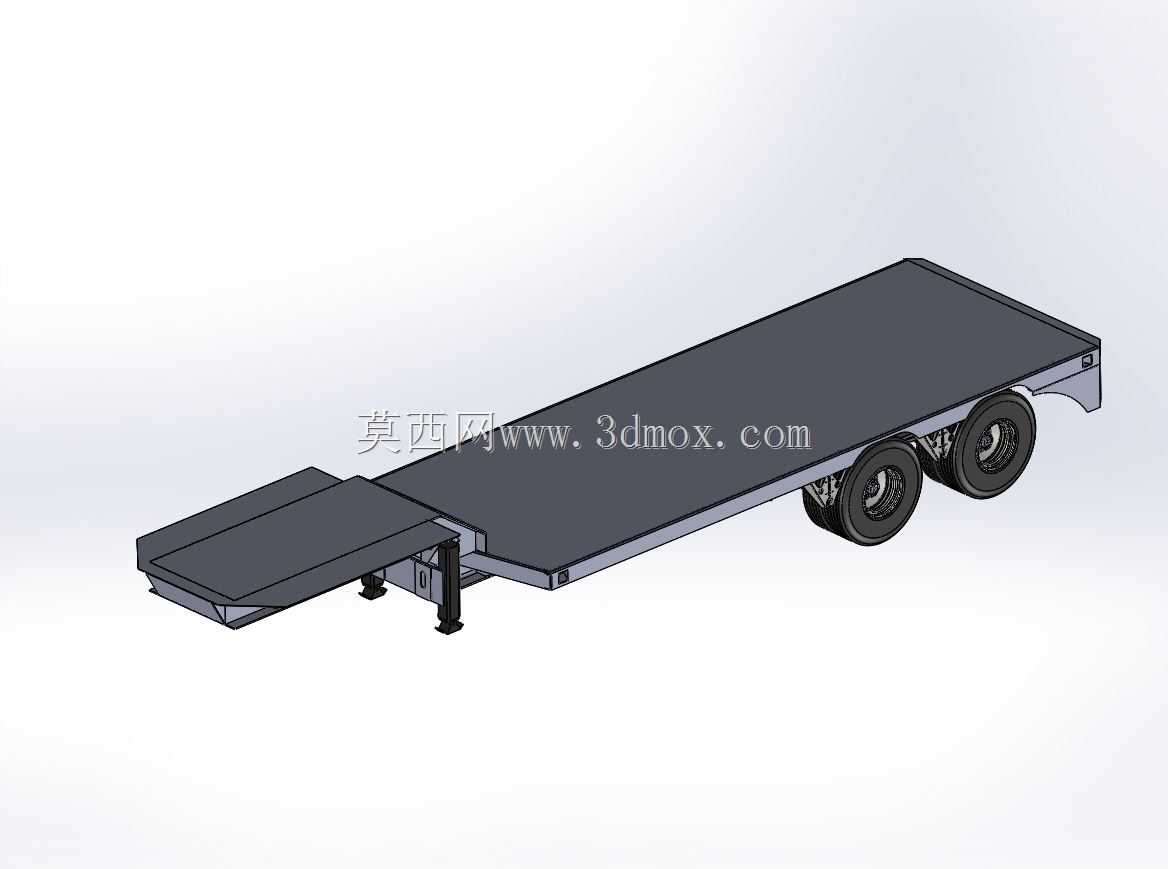

该结构面向工程机械转运、厂区重载搬移及短距离设备调度场景，核心任务是在有限离地高度内承载轮式或履带式装备，并通过尾部搭接坡道实现自装卸。平板主体采用纵梁承托、台面铺板的组合形式，载荷从台面经横梁传递至两侧纵梁，再集中到悬架与车桥位置，这种布置有利于降低承载面高度，同时为上方设备留出稳定的停放区域。双轴并装结构用于分担集中载荷，轮胎与板簧位置相对靠近车架中部，可在不显著增加单轴负荷的情况下提升总承载能力。尾部爬梯采用翻转搭接思路，收起时贴合车架后端，作业时下放形成坡道，其支撑端直接接触地面，能够把上下车时产生的冲击载荷导入地面，而不是全部由车架后悬承受。支腿设置在牵引区附近，用于脱离动力头后保持前端稳定，避免装卸过程中车架俯仰。建模时需要重点控制爬梯铰接点位置、踏板角度与轮胎包络之间的关系：坡度过大会造成小型设备底盘磕碰，坡度过长则影响通过性和收纳空间。车架宽度应满足常见工程机械轮距，两侧留出绑扎点或边梁位置；台面长度需兼顾设备停放、爬梯收放及牵引销区域的安全距离。悬架安装面、车桥中心距、轮胎外径和车架下平面共同决定最低离地间隙，这些边界直接影响车辆在坡道、坑洼路面及厂区门槛处的通过能力。牵引销区域的高度和位置应与常见牵引座匹配，前部结构还要预留制动、气路和灯具安装空间。从结构设计角度看，该模型可用于校核上下车轨迹、轴荷分配趋势、爬梯强度支撑点以及平板有效装载范围，也适合作为专用车上装方案讨论、运输工装适配和三维布局验证的基础参考。
