车间工位操作台焊接框架结构设计

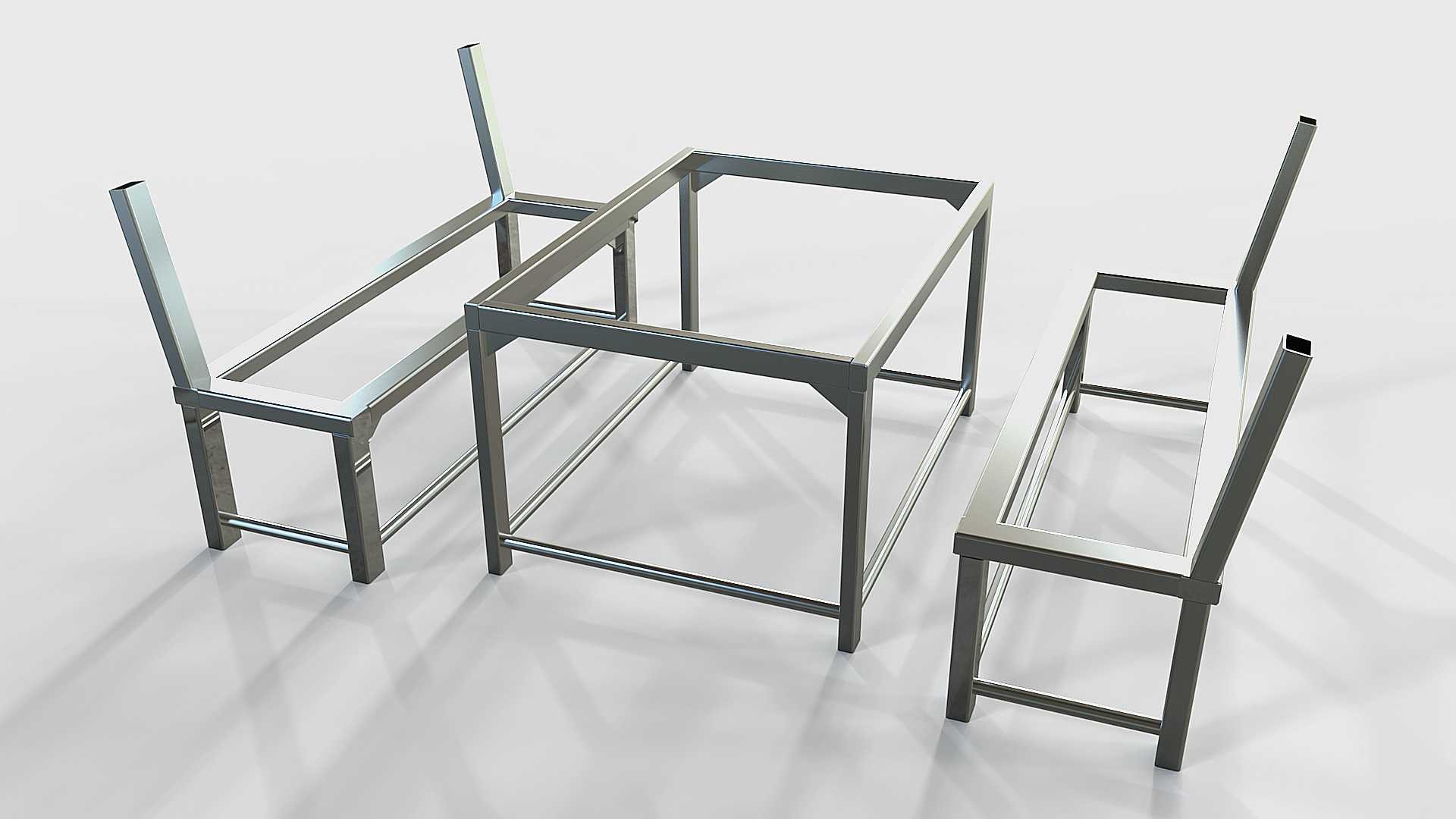

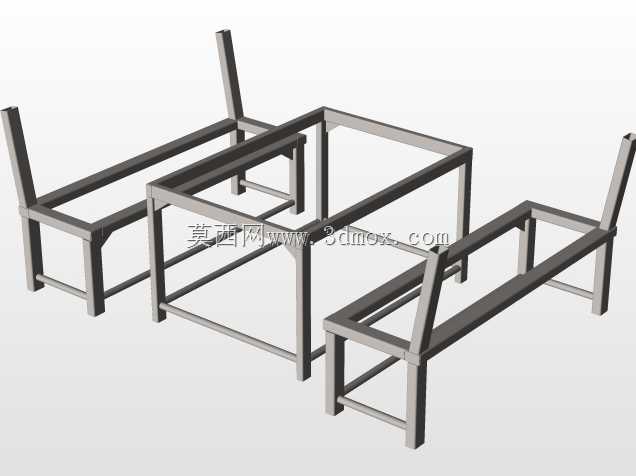

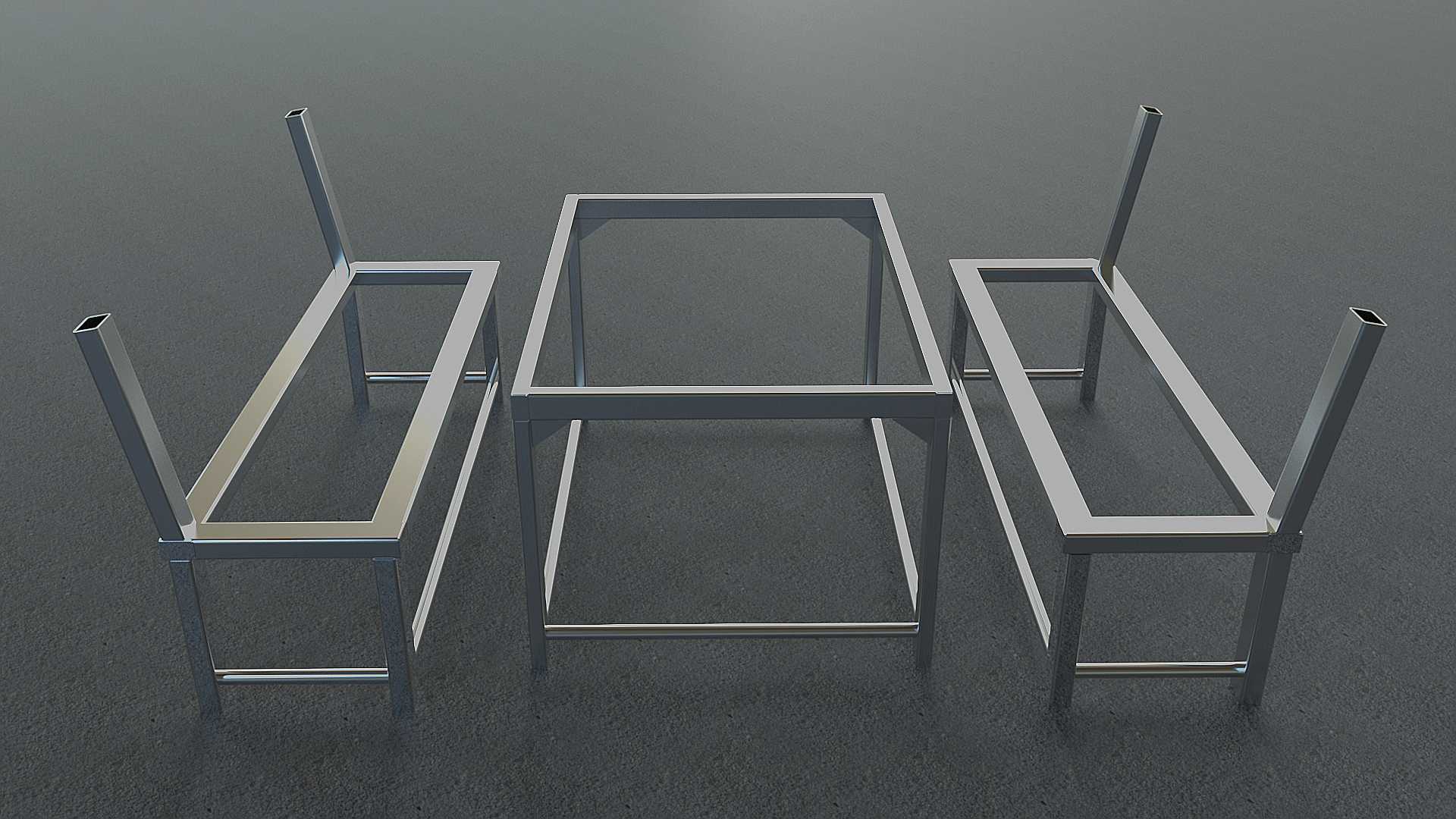

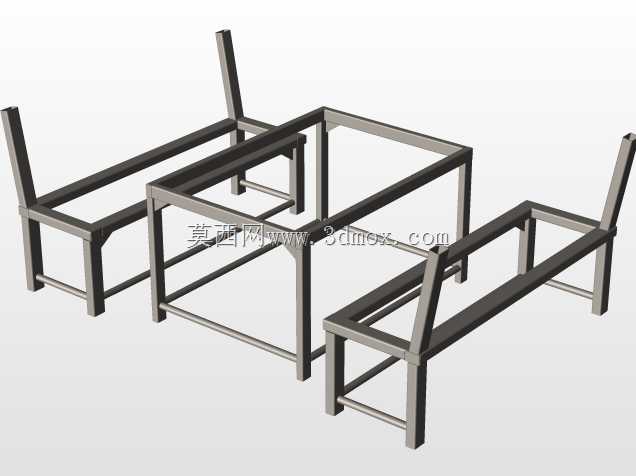

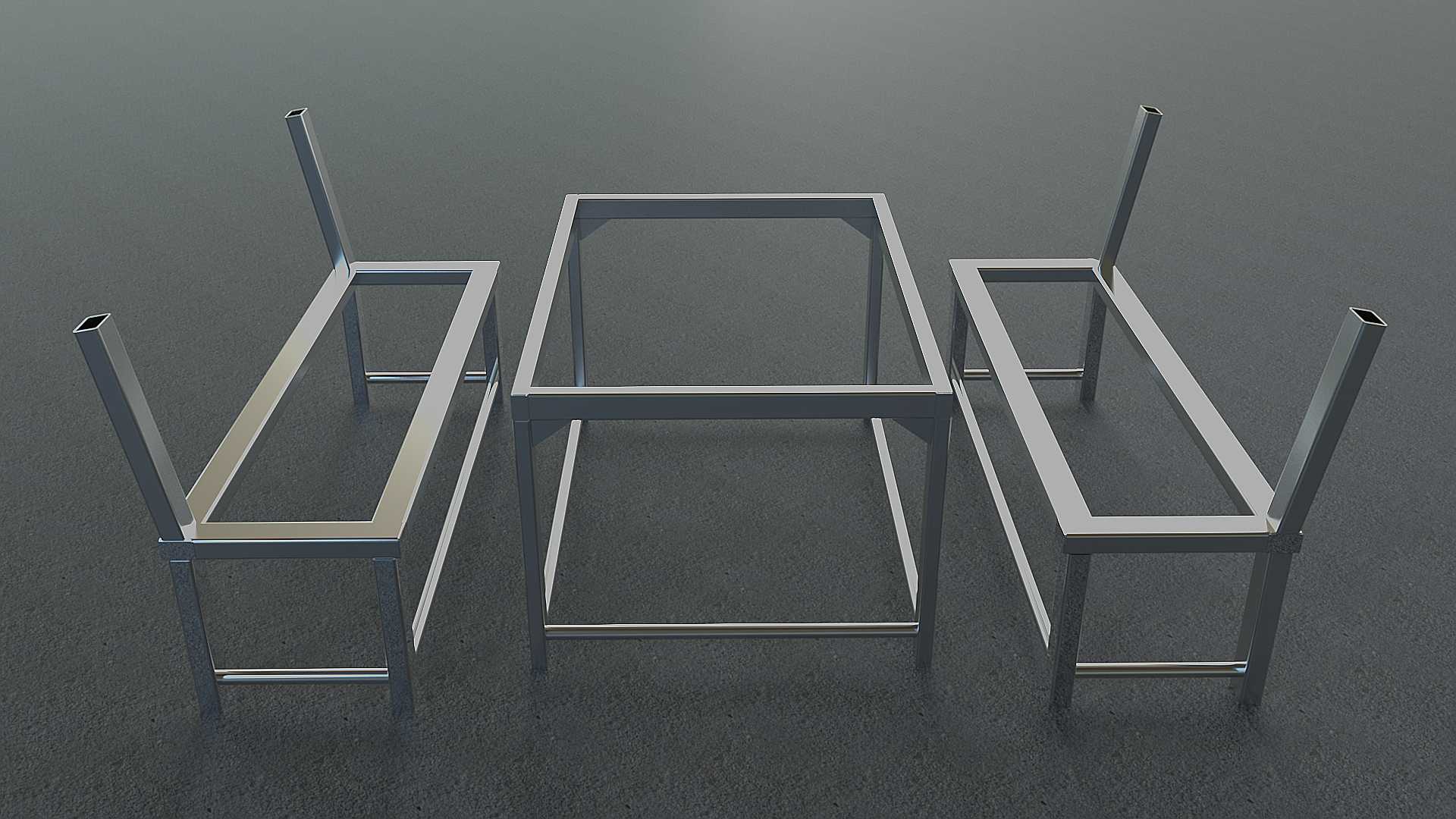

这套焊接框架主要面向车间装配、检验、返修及物料暂存等工位使用，主体由矩形钢管拼焊而成，结构上强调承载稳定、制造简单和现场布置灵活。中间主框架可作为独立操作台面支撑，两侧对称的窄长框架适合放置工具盒、待装零件或作为辅助定位架，也可根据产线节拍与多人协同作业的需要，组合成连续工位。

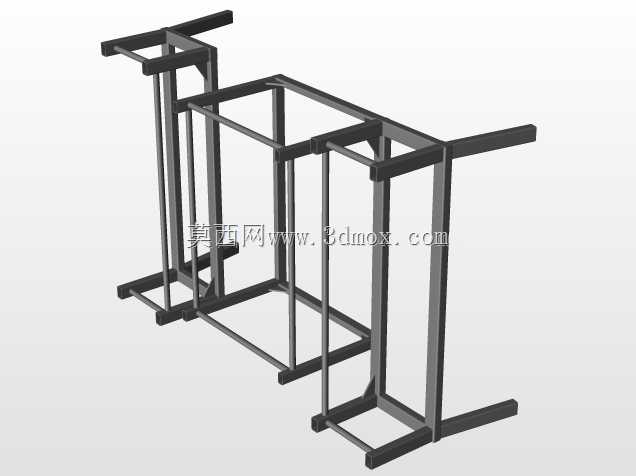

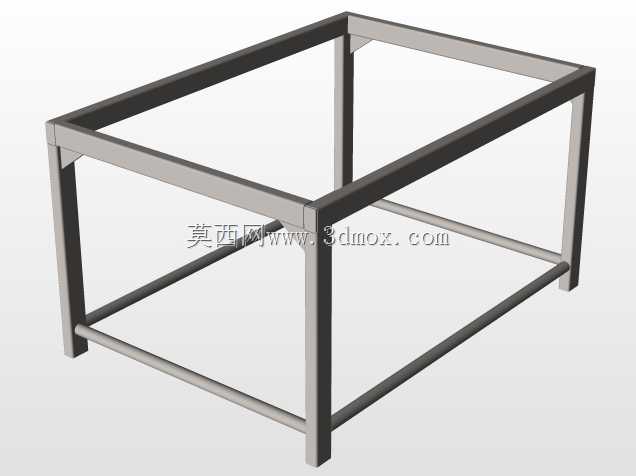

从受力路径看，竖向支腿承担竖向载荷，上下围框形成闭合矩形截面，能够把台面集中力分散到四个支腿；底部横向连接杆除了提高整体抗扭刚度，也可作为脚踏横杆或临时挂点。支腿下端预留了与地脚板、脚轮或调节脚垫连接的边界，现场既可焊接固定到预埋板，也可通过螺栓连接实现搬迁。对于需要频繁调整布局的单元化生产线，这种框架比厚重铸铁平台更便于改造，后期在侧面补焊挂板、气路支架或电气安装板也较方便。

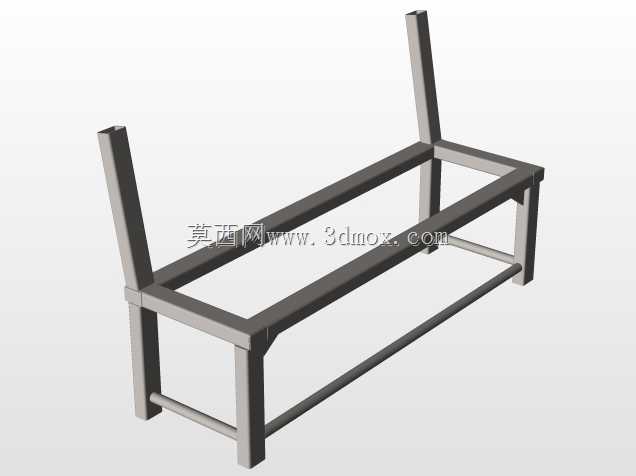

设计时优先控制的是框架外形与安装边界，而不是单纯追求材料规格。主框架长度、宽度和高度需结合操作者站立姿势、工件取放半径以及台面板厚度确定；两侧辅架宽度较窄，目的是在不占用主操作区的情况下扩展近手存储空间，同时避免与主台下方腿部空间干涉。相邻框架之间应留出足够间隙，保证拼接后焊缝不外露、台面平齐，并为管线、线槽和夹具底板预留安装孔位。

焊接工艺上，方管对接处宜采用分段对称焊，以减少焊接变形；关键承力角部设置连续角焊缝，非受力面可采用断续焊控制热输入。焊后需对框架进行校正，保证上平面平面度和支腿垂直度，否则后续铺设钢板、防静电台面或安装直线导轨时会出现贴合不良。若用于检测工位，还应在机加工前安排去应力处理，避免长期使用后尺寸漂移。

整体结构没有复杂曲面和异形件，材料利用率高，适合中小批量自制。框架表面可根据车间环境进行喷砂、喷漆或镀锌处理，以满足耐磨、防锈和目视化管理要求。对结构工程师而言，这类模型的价值不在于外观渲染，而在于把管材规格、焊缝位置、连接边界和工位人机关系统一表达清楚，为后续出工程图、核算承载和现场安装提供直接依据。
