SolidWorks平台游标卡尺结构设计

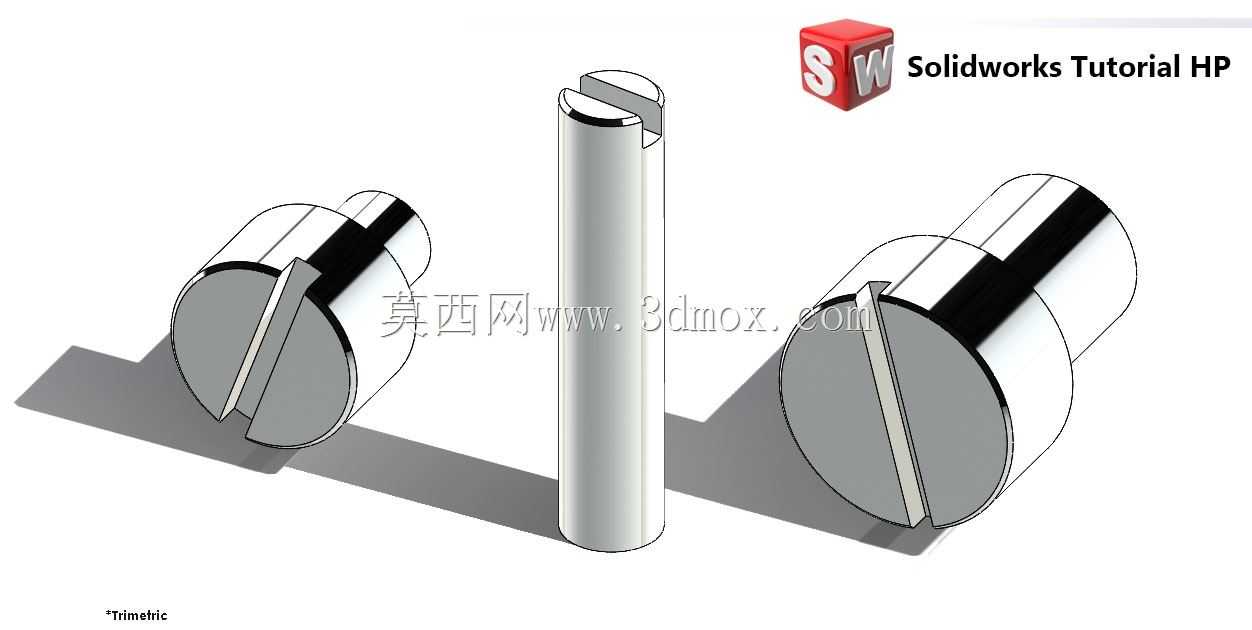

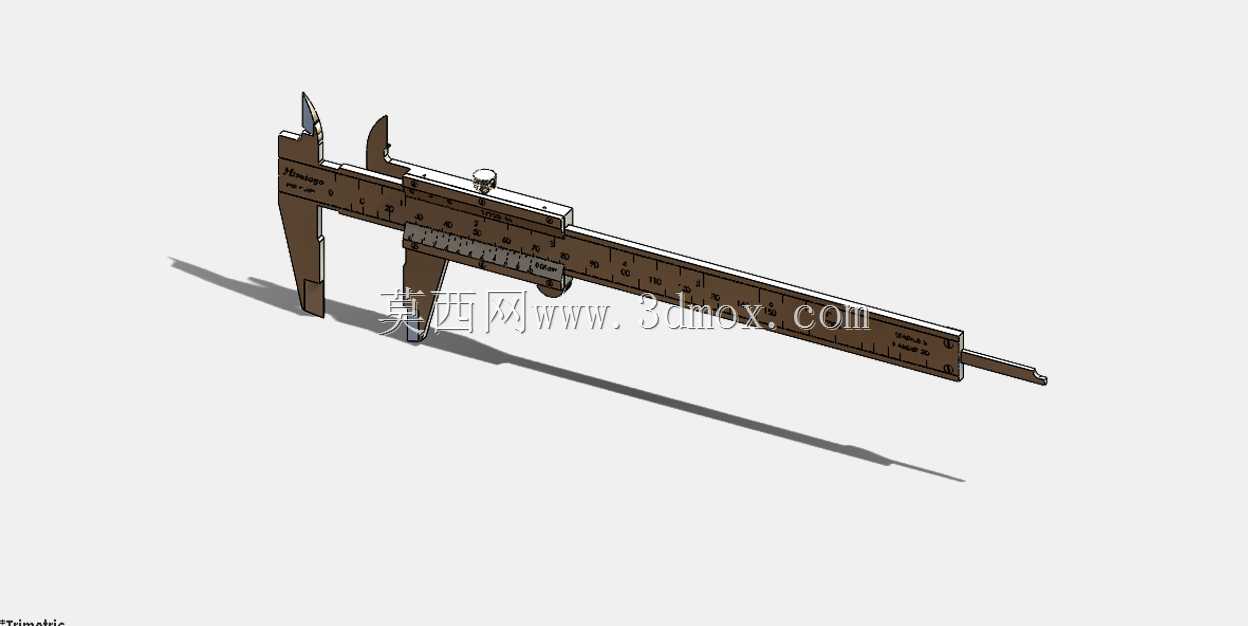

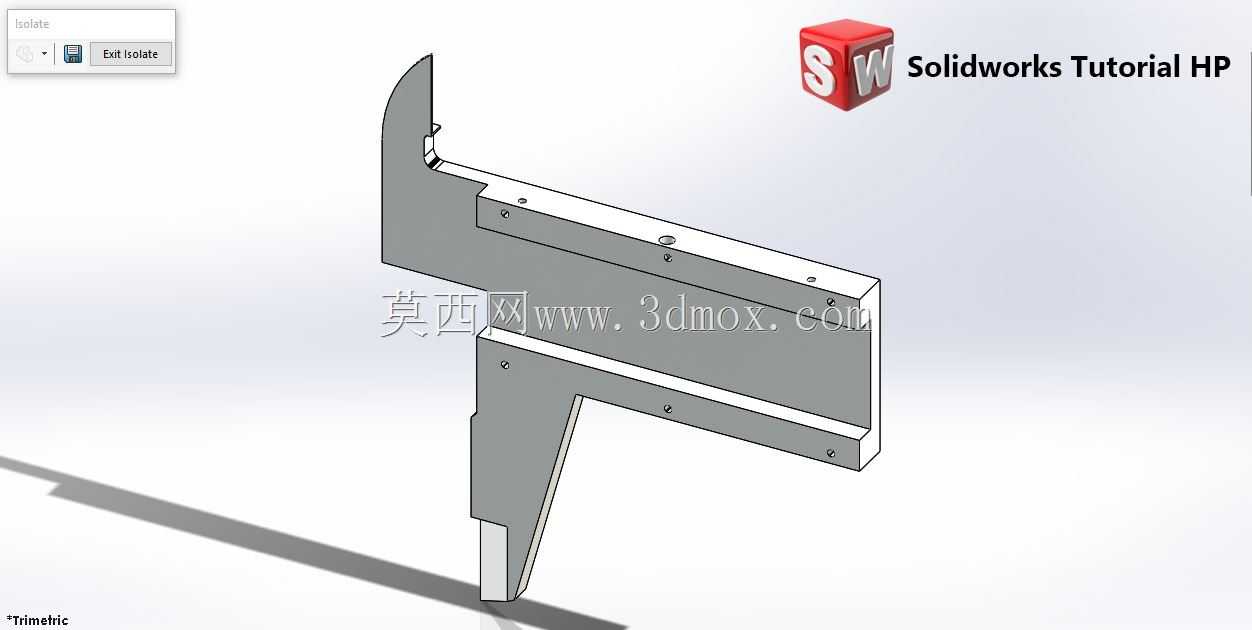

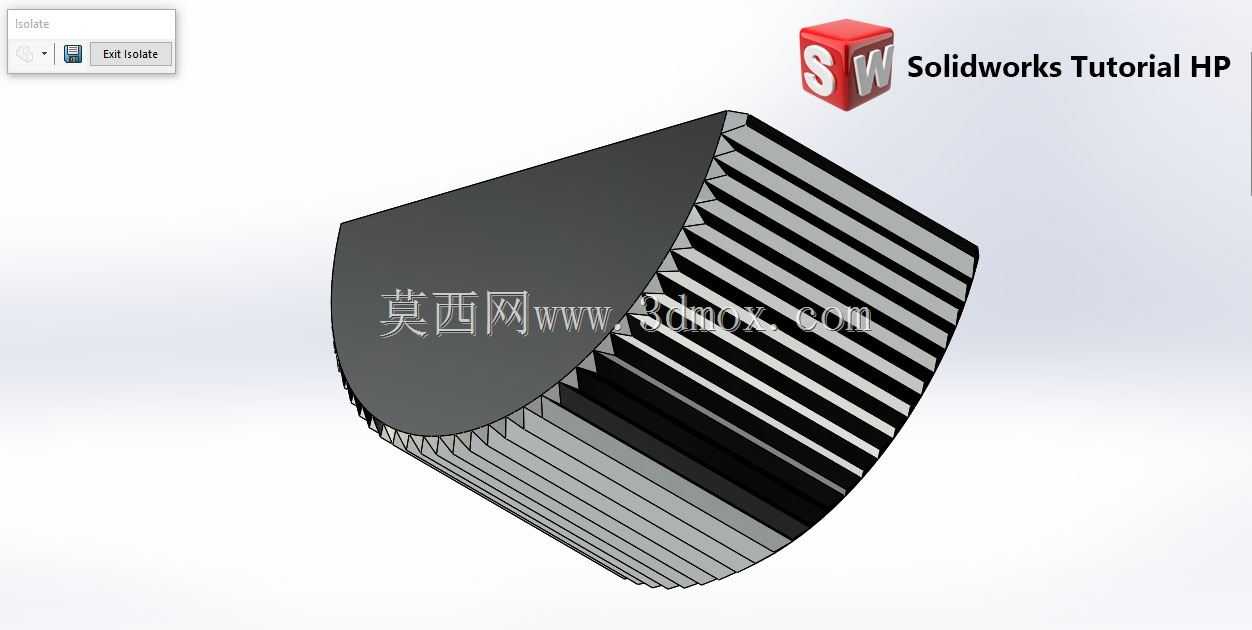

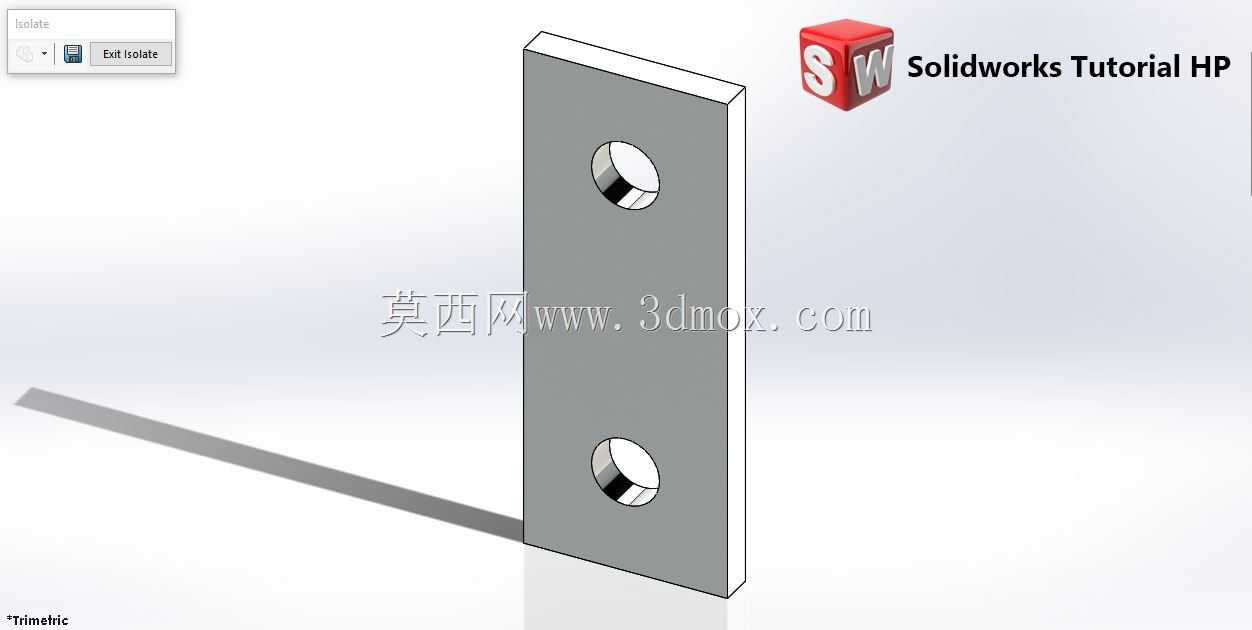

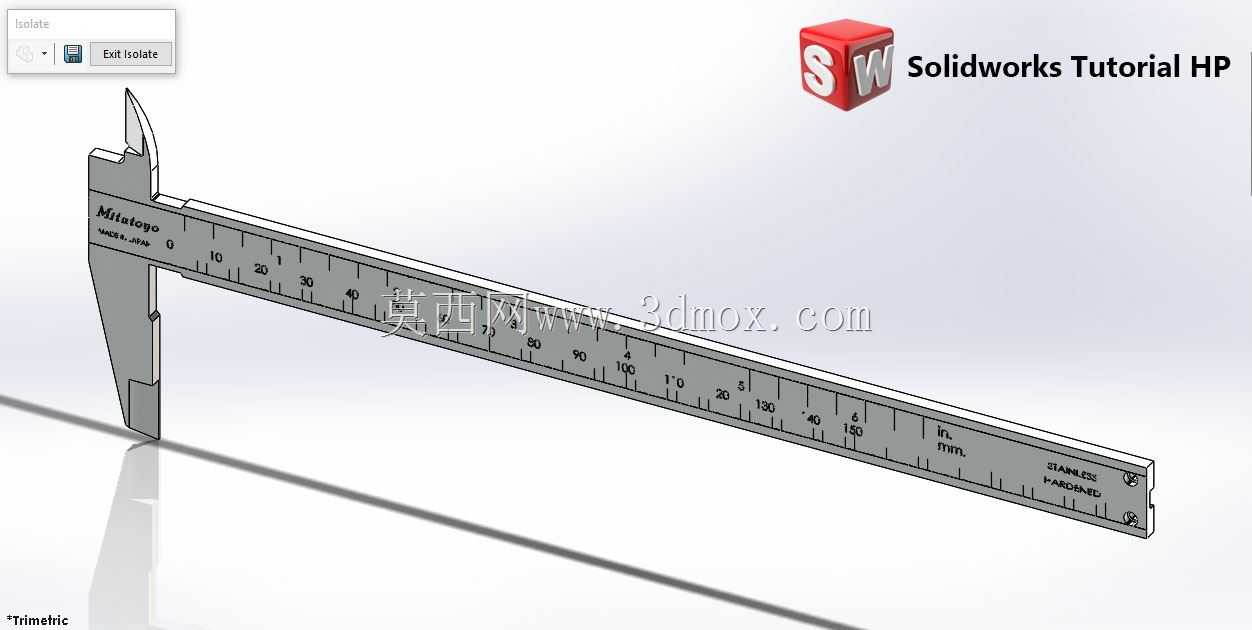

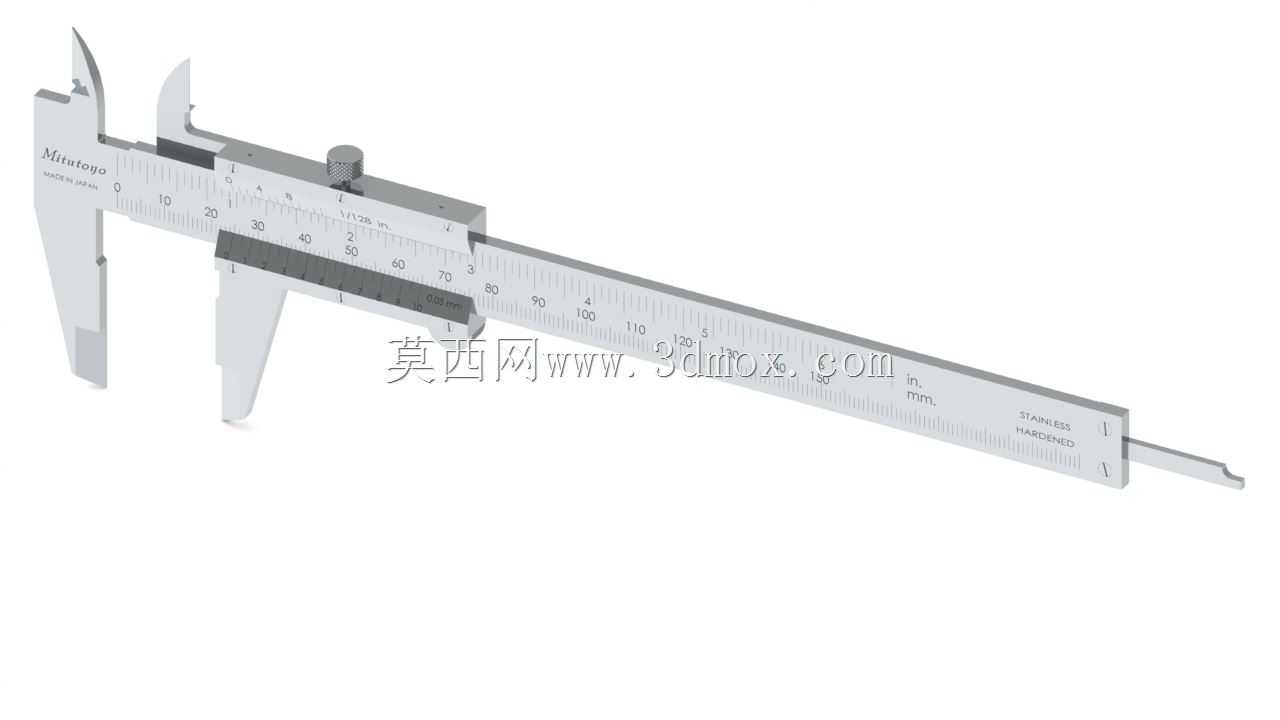

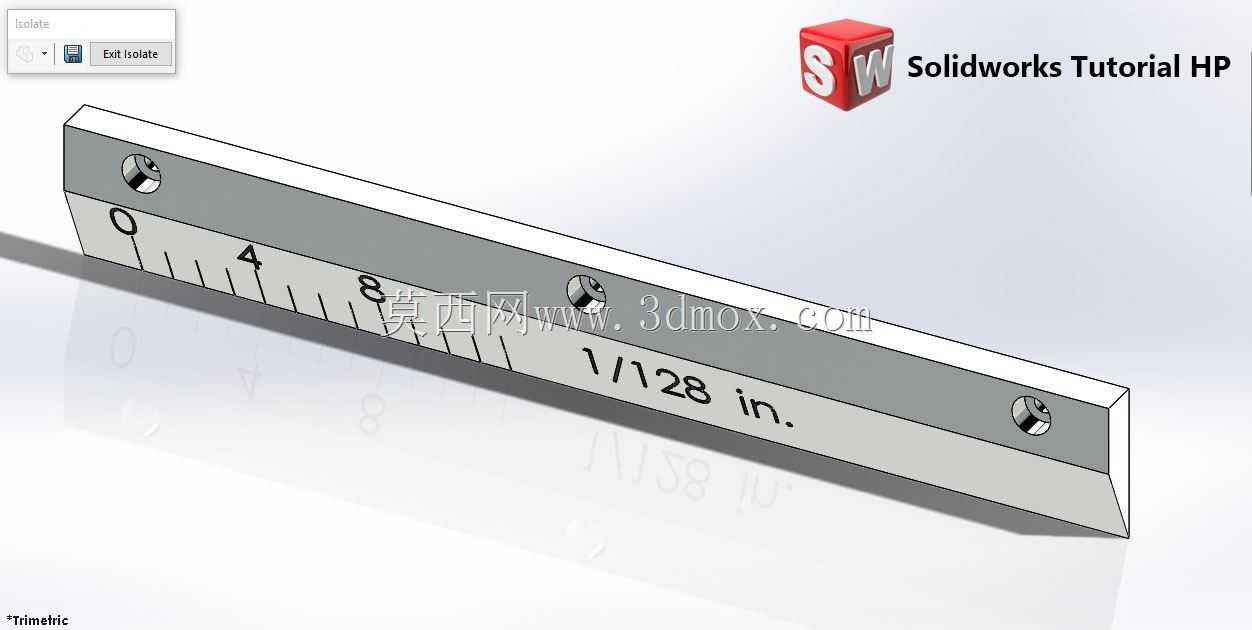

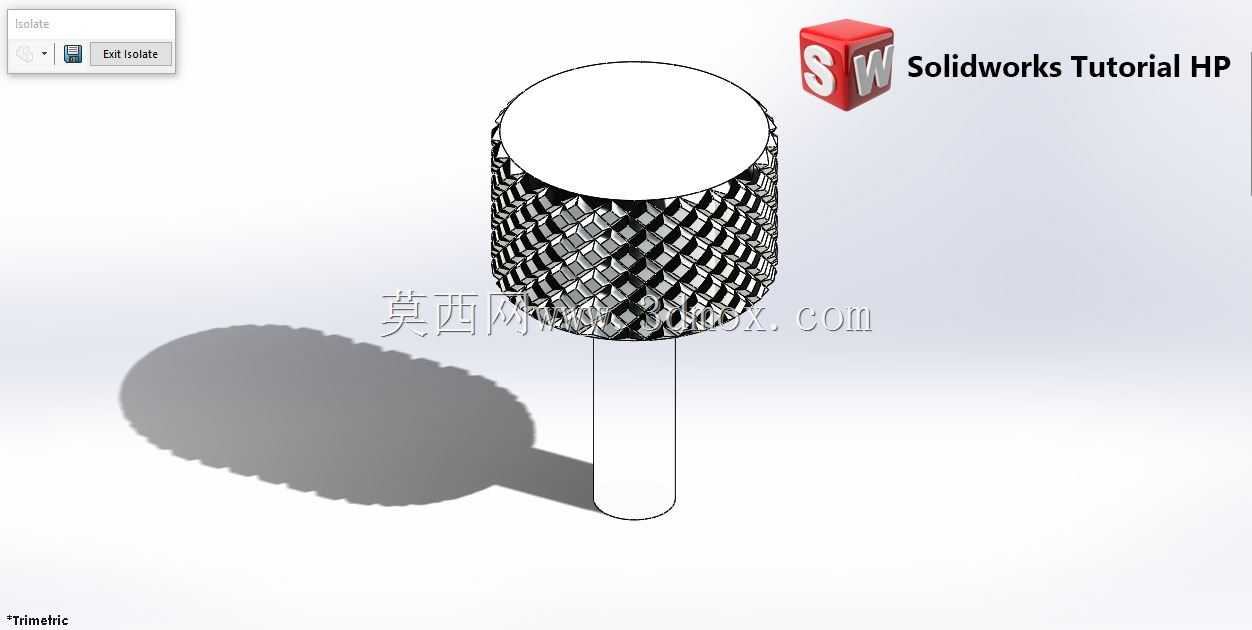

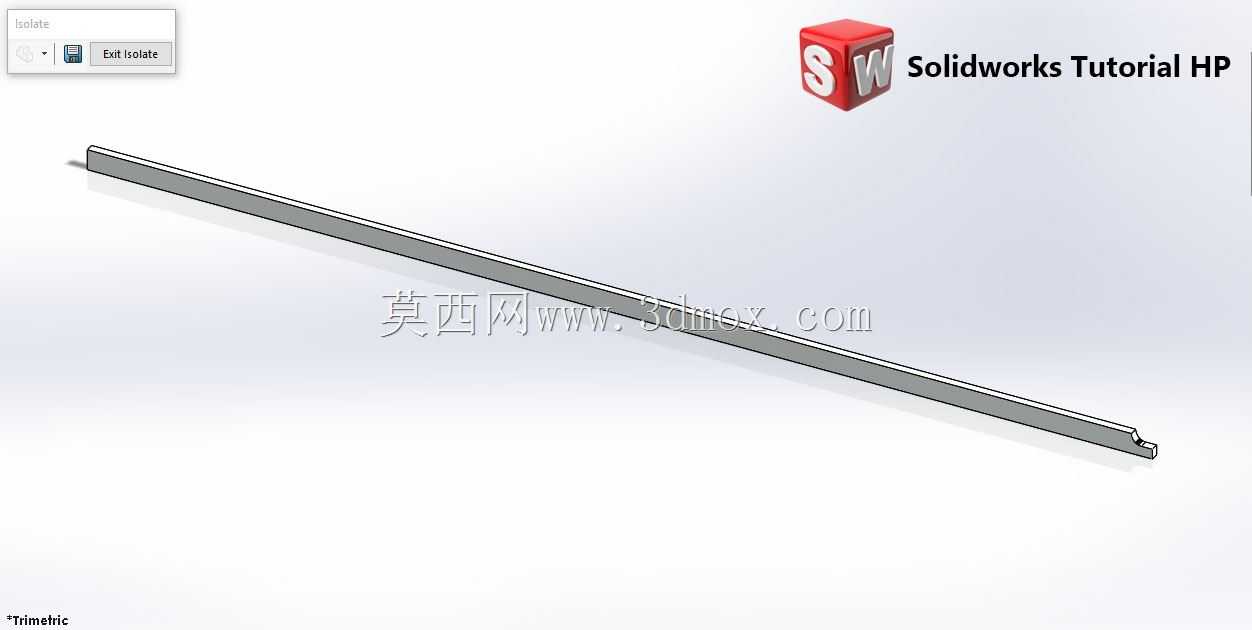

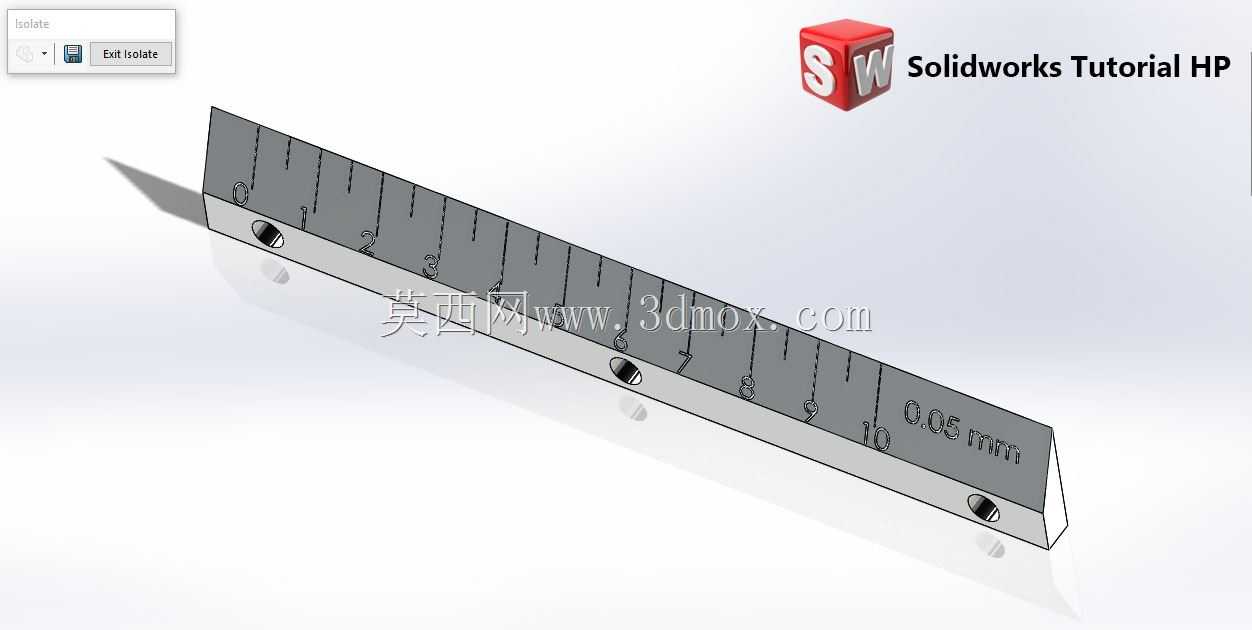

在机械加工现场的尺寸核验环节，游标卡尺是一线操作人员随身携带的基础测量器具，从毛坯料的初检划线，到精加工工序的过程尺寸抽检，再到成品件的终检入库，都能看到它的使用场景。这款游标卡尺的三维结构设计，完全贴合实际使用中的操作逻辑，主尺本体采用长条形平直结构，尺身刻度面做了防滑耐磨的结构处理，避免日常使用中频繁摩擦导致刻度磨损模糊，影响读数精度。尺框部分与主尺采用间隙配合设计，滑动过程中既不会出现卡滞卡顿，也不会存在过大的晃动间隙，保证测量时量爪与被测件的贴合精度。内测量爪、外测量爪与深度测量杆的布局完全符合人体工程学操作逻辑，外测量爪用于测量工件的外径、长度、外形尺寸，刃口状的内测量爪可完成孔径、槽宽等内尺寸测量，尾部延伸的深度杆可直接探入盲孔、台阶槽内完成深度尺寸测量，无需额外更换测量头，单把量具即可覆盖常规加工场景下的三类基础测量需求。设计过程中对各部件的配合边界做了反复校核，主尺的总长度覆盖常规0-150mm的测量量程，尺框上的游标刻度与主尺刻度的对齐精度，直接决定了测量的读数值精度，锁紧螺钉的位置设置在尺框上方，操作人员拇指推动尺框滑动到测量位置后，食指可直接按压锁紧螺钉固定尺框位置，无需调整手部握持姿态即可完成读数，大幅降低长时间测量的操作疲劳感。量爪的测量面做了平面度与平行度的结构预留，建模时严格控制两个测量面的形位公差，避免出现测量面倾斜导致的测量误差，深度测量杆与主尺尾部的导向槽采用小间隙配合，伸出过程中不会出现偏摆，保证深度测量的数值准确性。从建模细节来看，各部件的装配关系完全还原实物的装配逻辑，主尺上的刻度槽、尺框上的游标刻度、锁紧螺钉的螺纹结构、滑动弹簧片的预紧结构都做了完整还原，既可以作为机械制图课程中量具结构的教学演示模型，也可以作为非标测量辅具设计的参考基准，帮助设计人员理解游标类量具的精度实现原理，在后续定制专用测量工装时，可直接参考其滑动配合、刻度读数、锁紧定位的结构逻辑，缩短专用检具的开发周期。
