带密封槽结构的八孔法兰单元设计

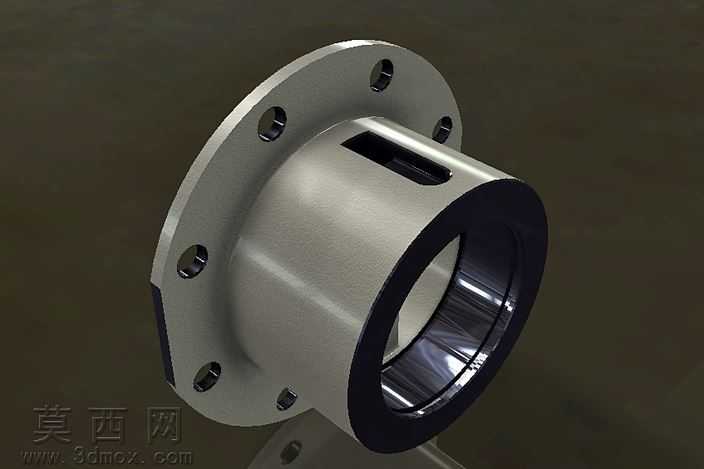

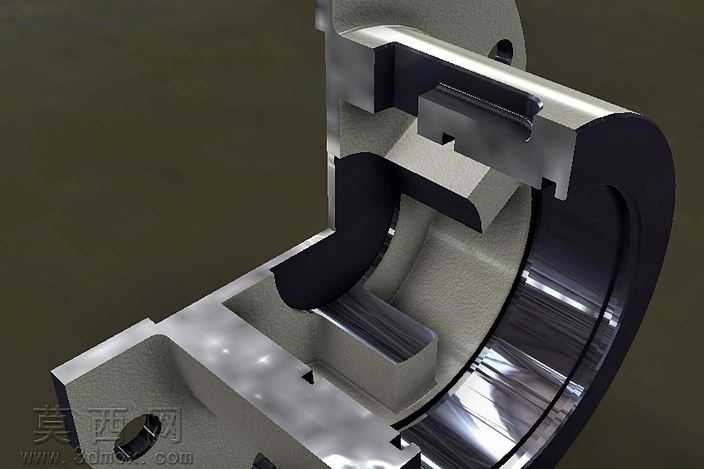

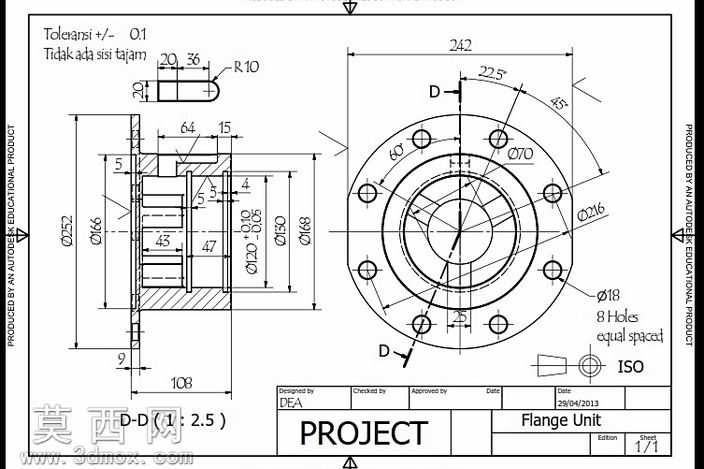

本法兰单元采用三维参数化建模方式完成整体设计，建模过程严格遵循机械制图公差规范，首先以回转体特征为基础构建法兰主体的轴向结构，通过拉伸、旋转命令完成法兰盘、内孔配合段、端部密封槽的基础轮廓搭建，针对法兰盘上8个均布的安装孔，采用圆周阵列特征完成排布，保证孔位的角度公差符合22.5°等分要求，同时对孔口做倒角处理避免安装时刮伤密封件。建模过程中对各配合尺寸做参数化关联，将内孔直径、法兰盘外径、安装孔中心距、密封槽深度等关键尺寸设置为可调整参数，方便后续适配不同管径的管道连接需求。材质配置上，主体选用常用的碳钢材质做基础渲染，表面做防锈氧化处理质感，密封槽位置预留橡胶密封圈的装配位置，可直观展示密封件安装后的配合状态。结构设计上，法兰主体设置多级阶梯内孔，分别适配不同直径的管道插接，端部的密封槽采用矩形截面设计，可容纳O型密封圈实现端面静密封，法兰盘厚度经过强度校核，可满足对应压力等级下的连接强度要求，8个Φ18的安装孔采用等间距排布，适配标准螺栓的穿装固定，安装孔中心圆尺寸符合通用管道法兰的连接标准，可实现同规格法兰的互换装配。设计过程中重点考虑了装配工艺性，法兰与管道连接的插接段设置导向倒角，方便管道快速插入定位，各加工面的粗糙度要求通过建模时的面属性做区分标注，非加工面保留自然铸造质感，加工面标注对应的公差要求，其中配合面的尺寸公差控制在合理范围，保证装配后的同轴度要求。整体模型完成后做了干涉检查，确认安装螺栓、密封圈、对接管道装配后无干涉问题，同时通过剖面视图展示内部的阶梯孔结构、密封槽位置，可直接用于生产加工的图纸参考，也可用于管道装配场景的三维展示。
