直径两米层高五米二螺旋楼梯结构设计

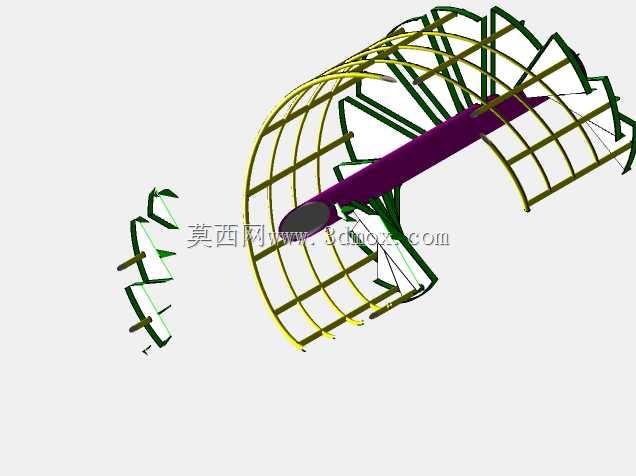

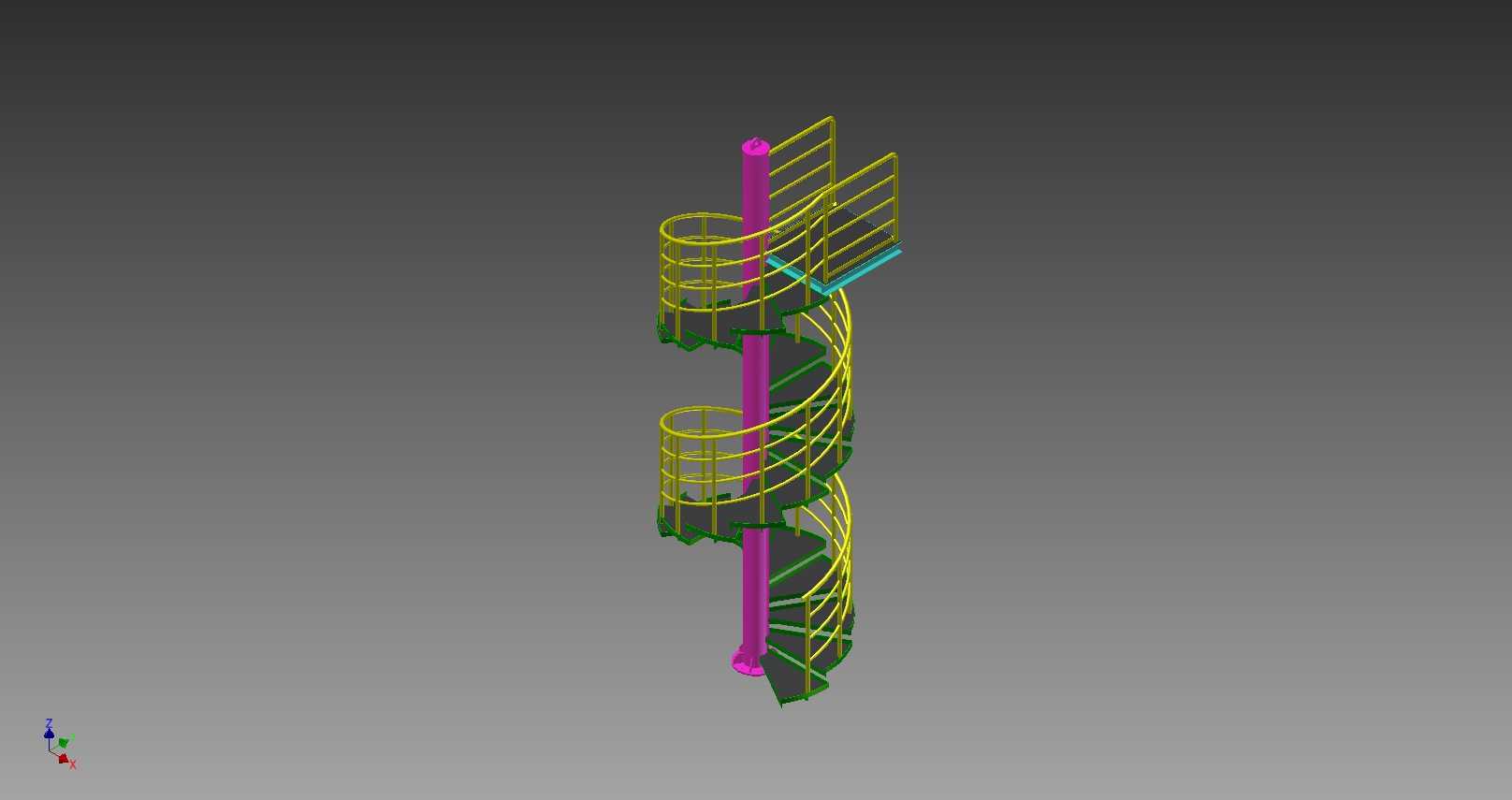

这款螺旋楼梯的设计围绕小空间垂直通行需求展开，整体以中心立柱作为核心承重构件，所有踏步沿立柱螺旋排布，外侧搭配环形扶手与竖向栏杆形成完整防护结构，适配loft空间、小型商业夹层、工业设备操作平台等对占地尺寸有严格限制的垂直通行场景，相比直跑楼梯可节省近七成的平面占用面积，在狭小空间内实现顺畅的楼层连通。从结构设计逻辑来看，中心立柱采用通长实心杆件设计，底部与预埋基础刚性连接，顶部与上层结构预留的连接点位做固定处理，承担全部竖向荷载与水平侧向力，每一块踏步板的内端直接与立柱焊接固定，外端通过环形的连接筋串联成整体，避免单块踏步出现受力偏转的问题。外侧的防护栏杆采用双层环形扶手搭配竖向密肋栏杆的结构，扶手沿踏步螺旋走向连续弯折，竖向栏杆间距控制在安全规范要求的范围内，既满足临边防护的强度要求，也不会因为杆件过密产生视觉上的闭塞感。尺寸边界上，这款楼梯的整体旋转外径为2.0m，适配的楼层垂直净高为5.2m，设计过程中按照通行舒适度要求调整踏步的旋转升角，每一级踏步的内外侧高差保持一致，踏面宽度从靠近立柱处向外逐渐递增，在最外侧通行区域保证足够的落脚宽度，避免行走时出现踏空风险。实际应用中，这类螺旋楼梯除了民用建筑的夹层通行外，也常被用作工业厂房内设备检修平台的上下通道，安装时不需要额外搭建大面积的支撑结构，只需要固定中心立柱的上下端点，再对踏步外侧做辅助拉结即可完成主体安装，施工周期远短于常规混凝土楼梯。设计时还考虑了不同场景的适配性，踏步板可根据使用场景更换为花纹钢板、格栅板或者木质踏板，栏杆也可调整杆件样式匹配整体装修风格，在保证结构强度达标的前提下，兼顾不同场景的视觉适配需求。结构受力校核阶段，重点验算中心立柱的长细比与踏步板的抗弯承载力，确保在额定均布活荷载下，构件变形量控制在规范允许范围内，扶手部位额外做了水平推力验算，满足人员倚靠时的受力要求，避免出现防护结构变形失效的问题。
