WINGLIFT翼式集装箱移动搬运设备结构

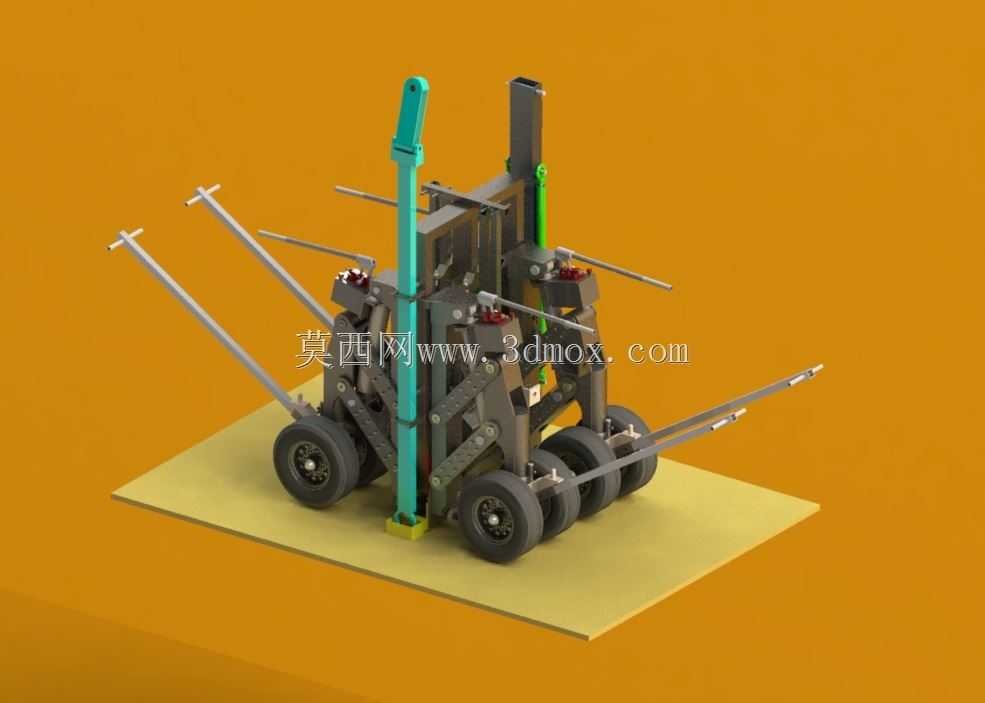

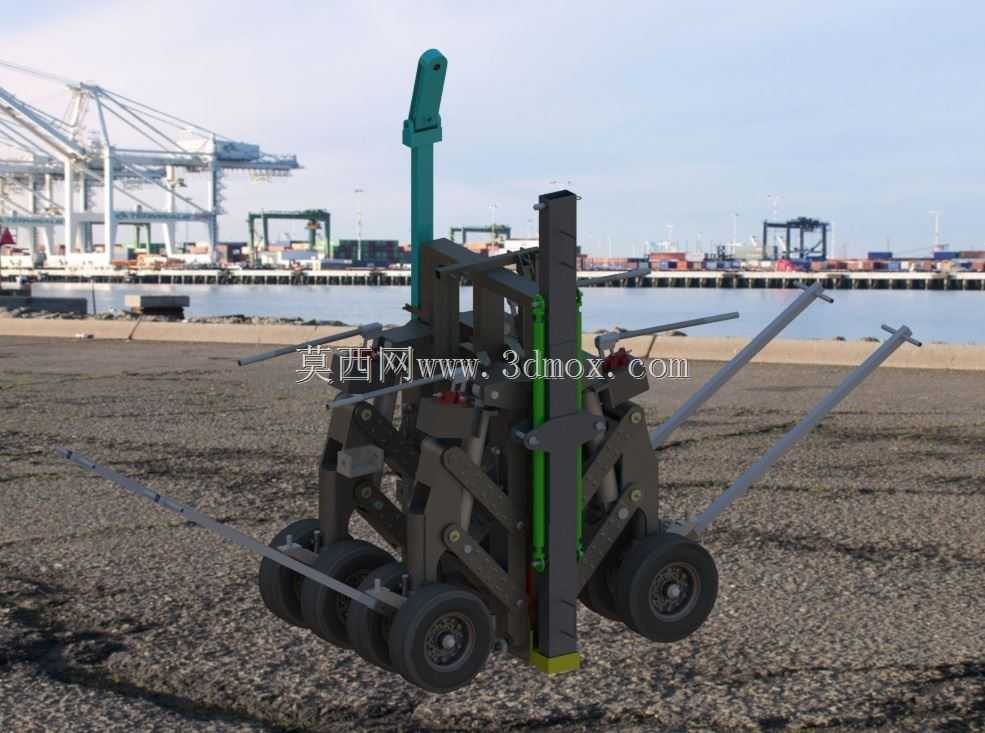

这款翼式结构的货物移动设备，主要面向港口堆场、物流中转仓、厂区短驳这类需要频繁调整集装箱、重型货盘位置的作业场景，解决常规叉车无法适配窄通道、无大吨位吊装设备区域的重型货位调整需求。从结构设计逻辑来看，设备采用多组伸缩叉臂作为承载受力部件，叉臂端部做了倒角导向处理，作业时可直接对准集装箱底部的标准叉槽，无需额外辅助对位工装，单组叉臂的承载冗余按照额定载荷的1.5倍做结构校核，避免偏载工况下的结构形变。设备的行走单元采用多组小直径重载脚轮布局，轮组排布贴合集装箱底部的受力承载点，单轮承载匹配整体载荷分配，同时脚轮带独立锁止结构，对位完成后可锁止轮组避免作业过程中设备移位。升降执行单元采用剪叉叠加液压驱动结构，相比单级油缸升降，剪叉结构的升降行程控制精度更高，升降过程中平台的水平度偏差可控制在0.3度以内，避免举升过程中集装箱倾斜滑脱，主升降立柱旁设置的导向柱，全程约束升降平台的横向位移，即使在地面存在5度以内坡度的工况下，也能保证升降动作的稳定性。设备的操作端设置了多根延伸至设备外侧的手动操作杆，操作人员无需站在设备正下方即可完成升降、行走的操控，规避重型货物举升过程中的作业安全风险，操作杆的握持高度按照人体站立操作的舒适区间设置，长时间操作也不易产生疲劳。从安装边界来看，设备收拢状态下的整体宽度小于标准集装箱的底部净空宽度，可完全伸入集装箱底部完成举升，举升后的离地间隙满足短距离转运的通行要求，无需对作业场地的地面做特殊硬化处理，普通水泥地坪即可满足作业承载要求。设备的动力单元采用集成式布局，所有液压管路、控制阀组都内置在主体框架内部，避免转运过程中管路被杂物剐蹭损坏，框架的边角位置都做了圆弧过渡处理，减少对位过程中对集装箱底部、货盘的磕碰损伤。针对不同规格的集装箱，叉臂的伸出长度可做分级调整，适配20尺、40尺标准集装箱的叉槽间距，调整到位后有机械锁销固定，避免作业过程中叉臂回缩。
