耐火砖生产线重载大车升降转移设备

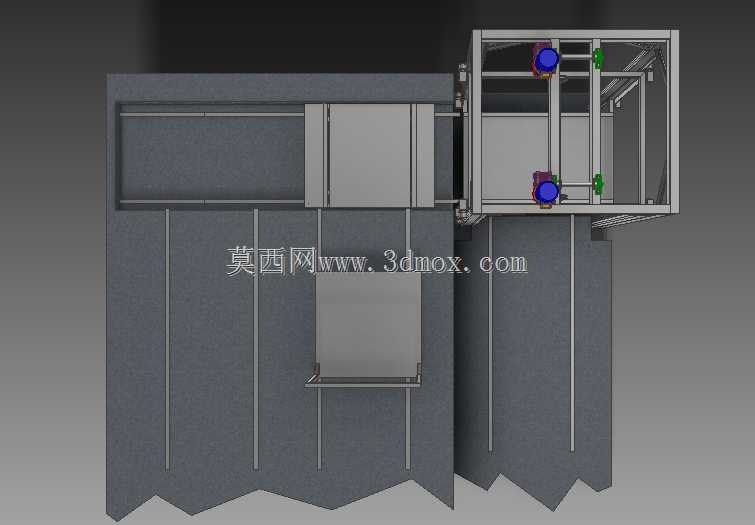

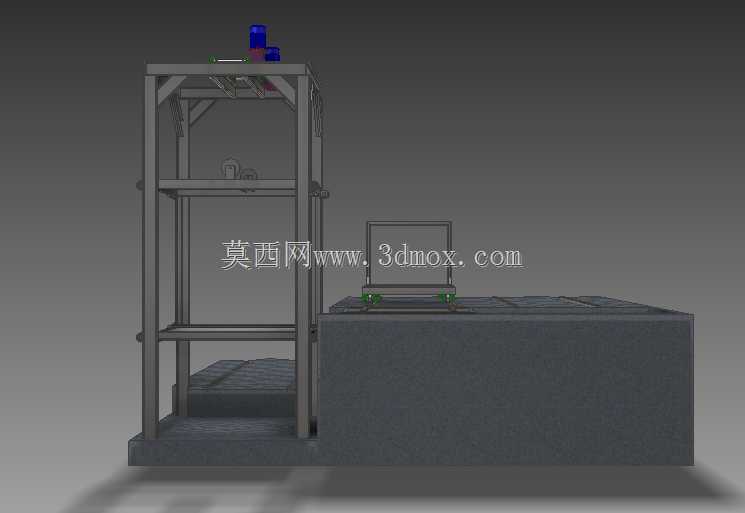

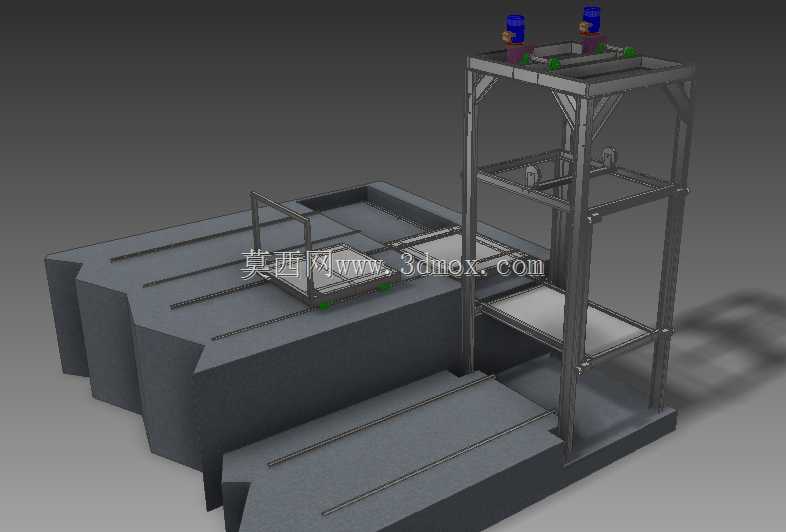

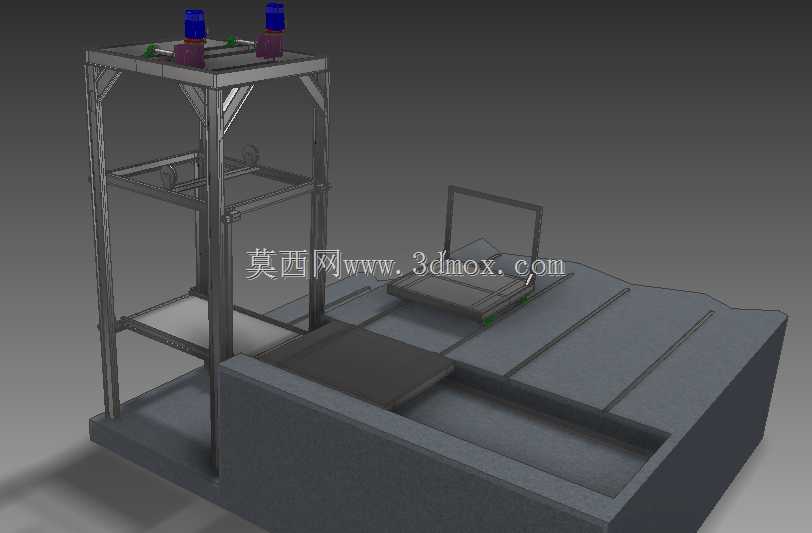

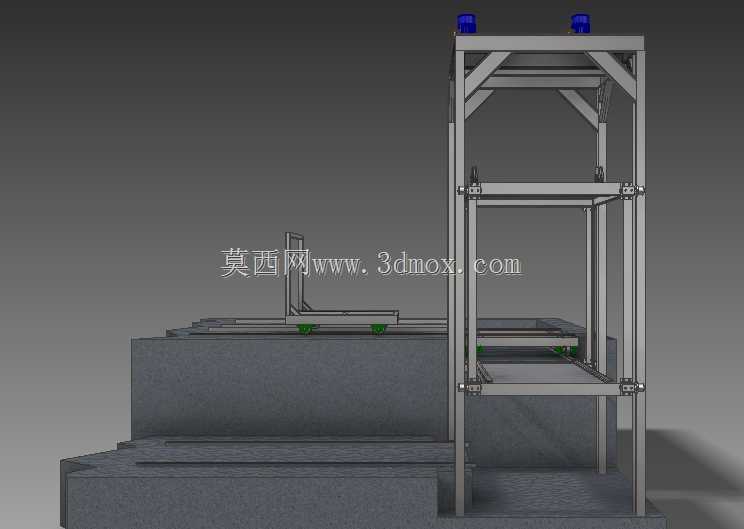

这套升降转移设备主要面向耐火砖生产线的工序衔接需求，用于承载窑车或物料台车在不同标高轨道之间完成垂直转运与水平对位，解决车间内地坑轨道与地面工艺线存在高差时的物料流转问题。设备整体采用型钢焊接框架作为主体承载结构，四根主立柱沿升降行程方向通长布置，中间设置多层横梁与斜撑形成稳定的桁架式受力体系，可承受满载台车长期往复运行产生的偏载与冲击载荷，顶部预留驱动组件安装位，底部与地坑基础通过预埋件刚性连接，避免升降过程中出现整体晃动。升降平台两侧设置与车间轨道同规格的导向轨面，平台降至低位时可与地坑内轨道精准对接，台车可直接沿轨道推入平台承载面；升至高位后又能与地面生产线轨道平齐，完成跨工位的物料转移。平台边缘设置限位挡块与导向定位结构，防止台车在升降过程中发生滑移，对位精度可满足耐火砖坯、成品砖整垛转运的工艺要求，避免砖垛因对位偏差产生磕碰或倾覆。从安装边界来看，设备下部需嵌入预先施工的地坑基础内，地坑长度与宽度需覆盖框架底座外延并预留检修通道，地坑深度匹配低位轨道与地面的标高差；地上部分的框架高度由最高对接工位的标高决定，顶部驱动组件需预留足够的维护空间，侧面需留出传动部件与电控元件的检修操作面。设计过程中优先考虑耐火材料生产现场粉尘大、载荷重、运行频次高的工况，承载框架的型材选型经过受力校核，关键受力节点采用加劲板补强，导轨接触面预留磨损后调整补偿的结构余量。驱动布置在框架顶部，既可以减少地坑内粉尘对传动部件的侵蚀，也便于日常点检与易损件更换；平台的升降导向沿主立柱布置，可约束平台在前后左右四个方向的位移，即使台车偏载进入平台，也能保持运行平稳。该设备可直接嵌入耐火砖生产线的平面布局，衔接成型、干燥、烧成或成品分拣等不同标高的工艺段，无需额外配置叉车等辅助转运设备，能够减少车间内的交叉物流路径，提升整线连续化运行效率。三维结构完整呈现了框架、平台、轨道、顶部驱动安装位、基础衔接段的相对位置，可直接用于现场布局核对、结构件细化设计与安装干涉检查。
