内齿式十字滚子回转支承结构设计

做工程机械、港口设备、风电装备的结构设计时，回转支承是绕不开的核心传力部件，这款内齿式十字滚子回转支承，是针对中低速重载回转工况开发的支承结构，区别于传统单排四点接触球式回转支承，十字交叉排列的滚子结构能同时承受轴向载荷、径向载荷与倾覆力矩，不需要额外搭配多组轴承组合承载，能大幅缩减回转机构的安装空间。

从实际应用场景来看，这类结构常被用在挖掘机上车回转平台、起重机转台、风电偏航变桨机构、自动化回转工作台、港口堆取料机的回转部位，这些工况的共性是回转速度不高，但承载的复合载荷波动大，部分工况还存在较强的冲击载荷，十字滚子的线接触承载形式，比同尺寸钢球支承的额定静载荷高出40%以上，抗变形能力更强，长期重载工况下的回转精度保持性更好。

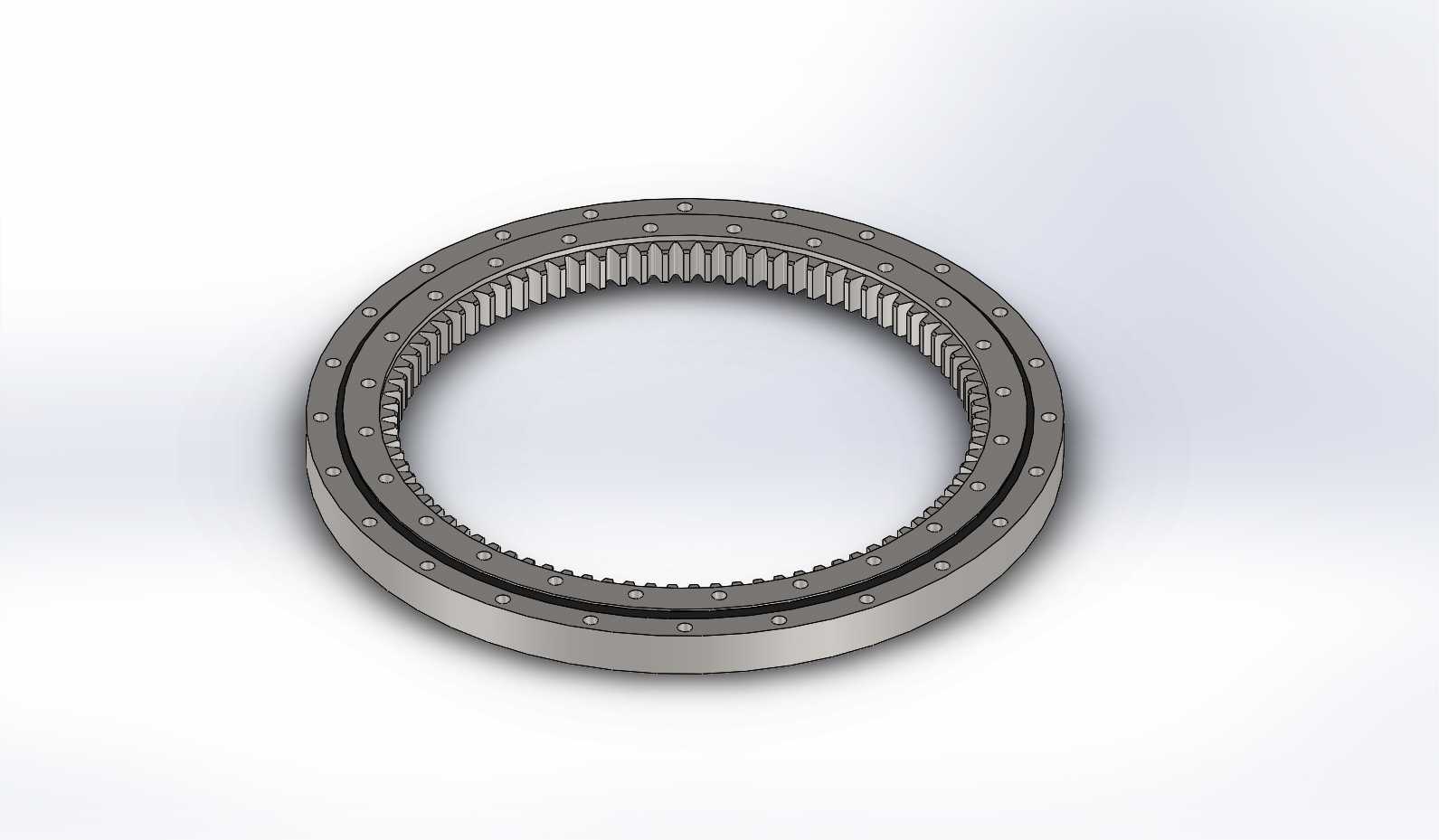

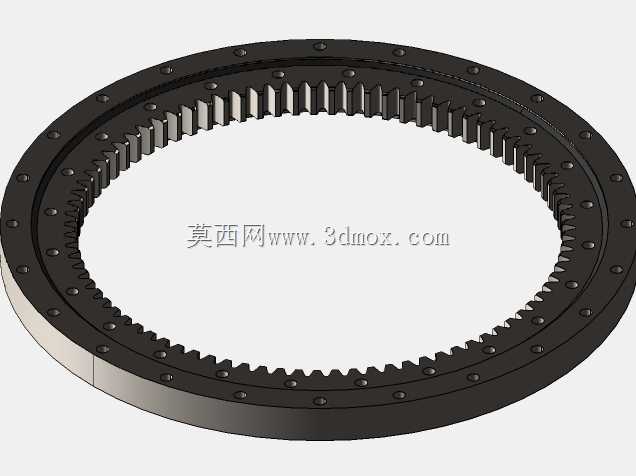

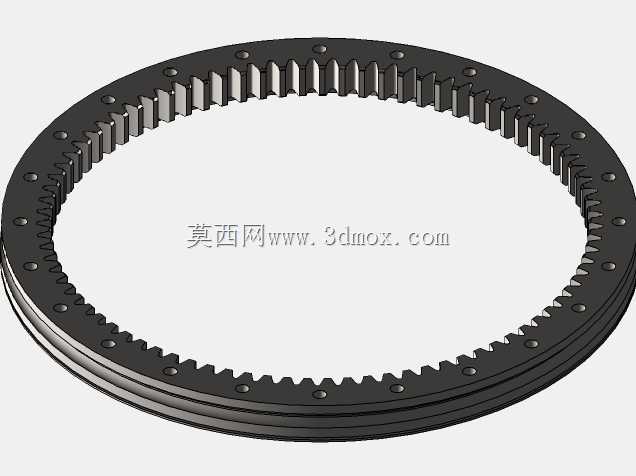

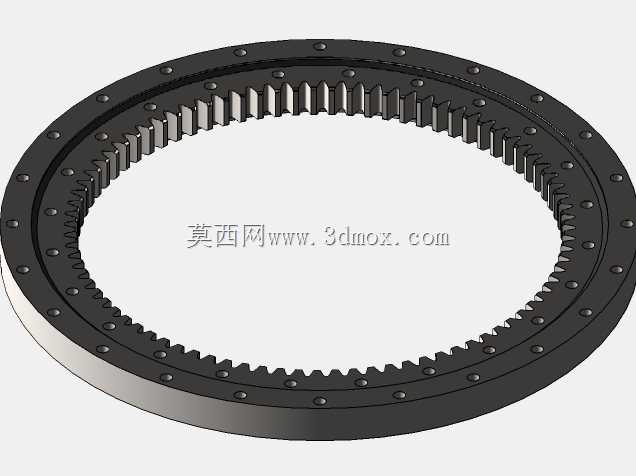

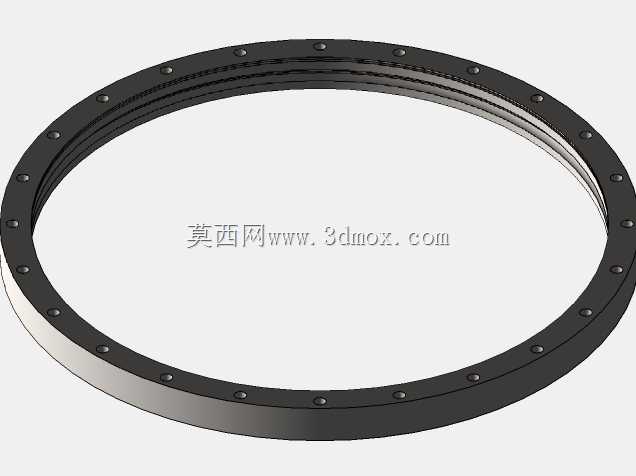

设计这款结构时，首先要匹配安装边界的尺寸约束：外圈带安装法兰孔，通过螺栓与固定基座连接，内圈集成内齿圈，与驱动小齿轮啮合实现回转传动，省去了额外加装齿圈的工序，装配时直接将驱动齿轮与内齿啮合即可完成传动链搭建。滚道部分采用90度交叉排列的圆柱滚子，相邻滚子轴线互相垂直，滚子与滚道之间为线接触，承载时接触应力分布更均匀，避免点蚀失效提前发生。密封结构设计在内外圈的配合缝隙处，采用双唇式耐油橡胶密封，能阻挡外部粉尘、泥水进入滚道，同时防止内部润滑脂泄漏，适配户外露天作业的恶劣工况。

安装尺寸设计上，法兰面的安装孔采用均匀分布的通孔设计，孔位公差严格匹配通用安装标准，不需要现场二次配钻即可完成装配；内齿圈的齿形参数按照渐开线圆柱齿轮标准设计，齿面预留合适的侧隙，避免热胀冷缩或安装偏差导致卡齿；滚道的淬硬层深度根据额定载荷计算确定，保证表层硬度满足接触疲劳强度要求，芯部保持足够韧性抵抗冲击载荷。选型时需要注意，这类支承的安装基面平面度公差要控制在合理范围，避免安装后滚道变形导致滚子卡滞，日常维护时只需按照周期补充润滑脂，即可保证长期稳定运行，相比传统回转支承组合结构，能减少30%左右的安装空间占用，降低回转机构的整体重量。
