折叠式多功能组合钳具结构设计

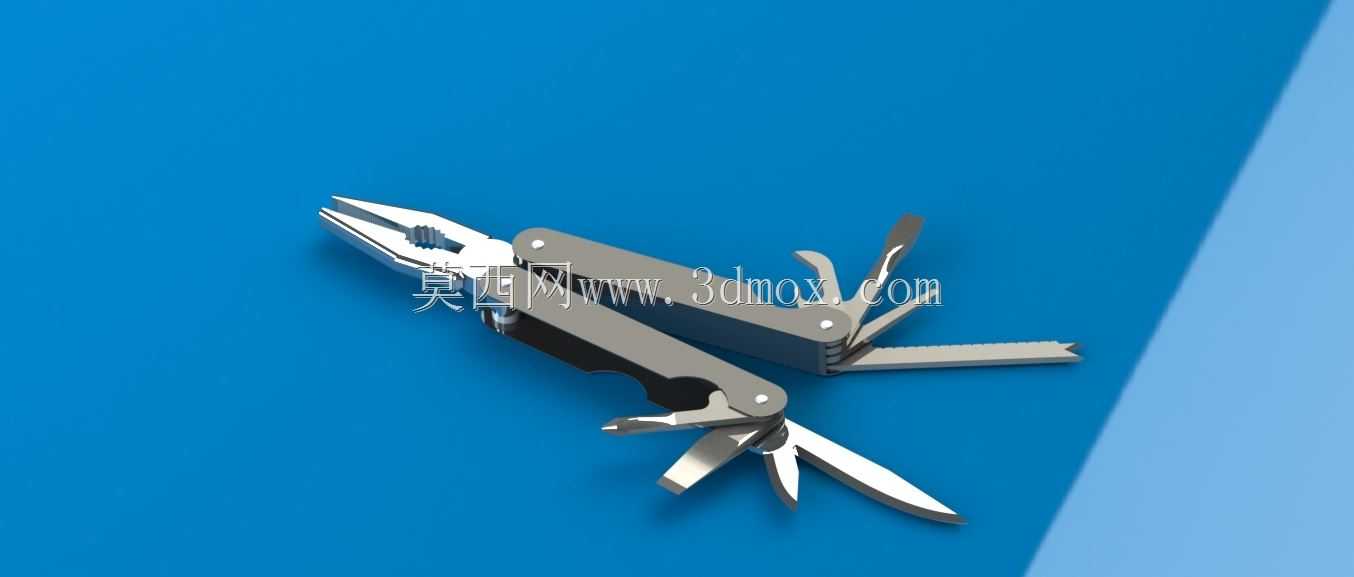

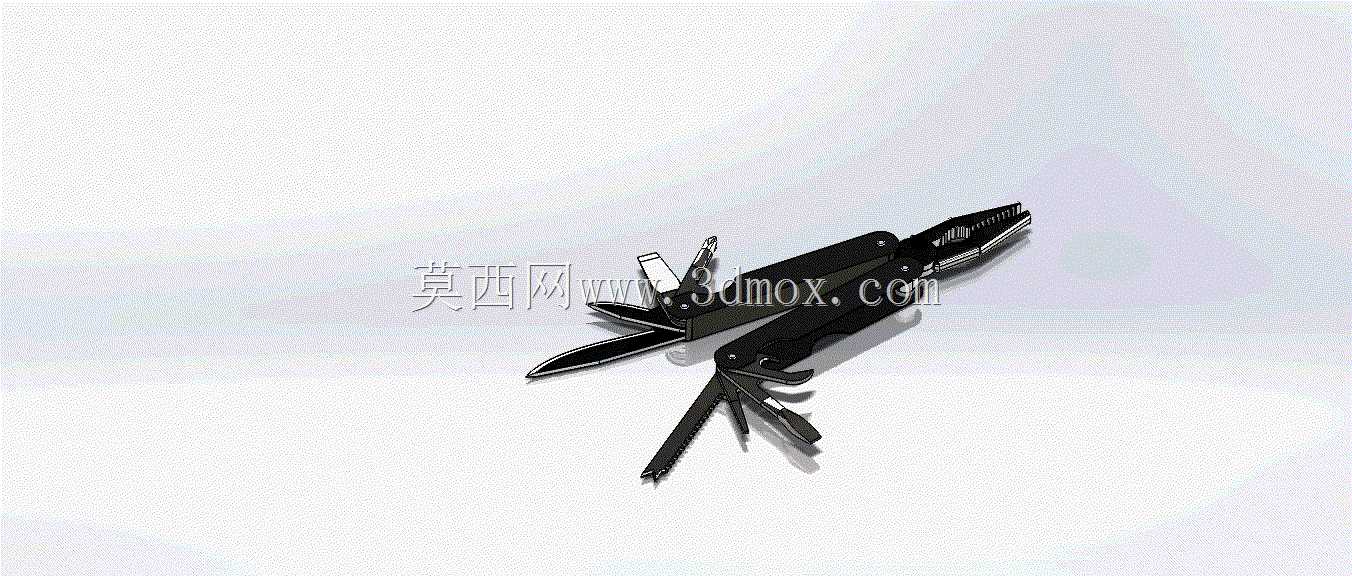

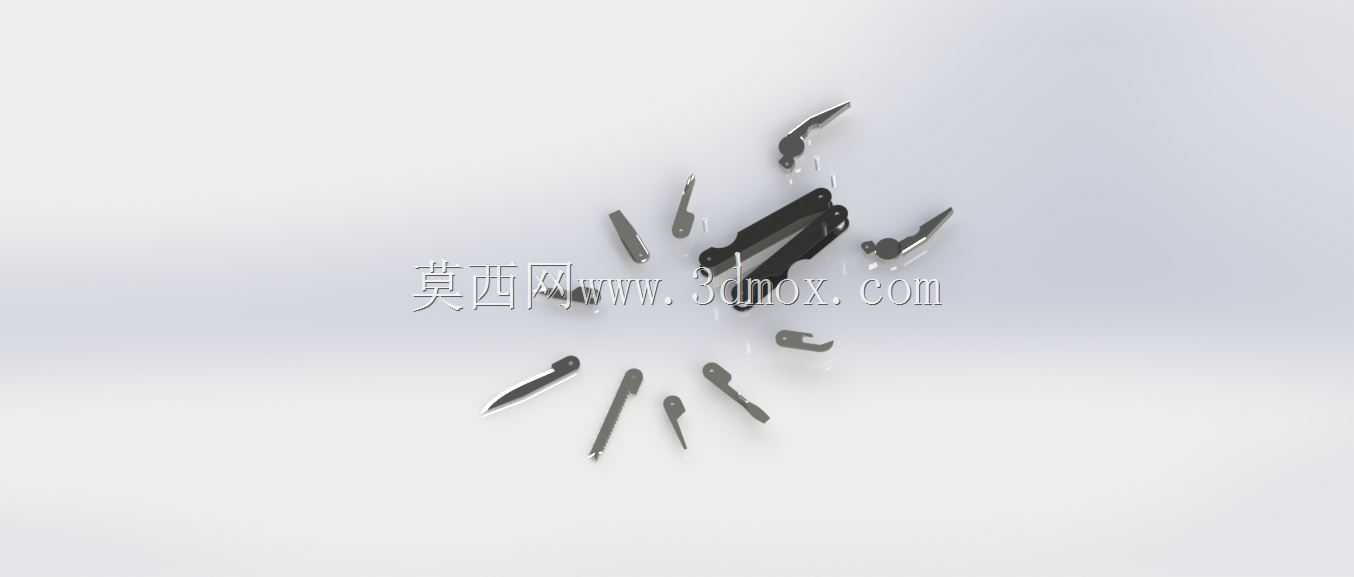

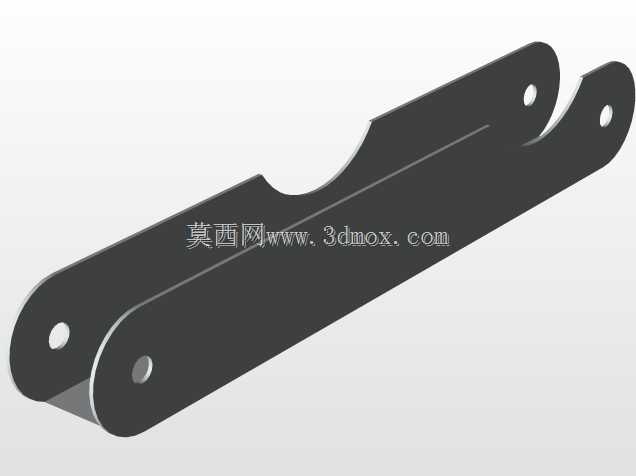

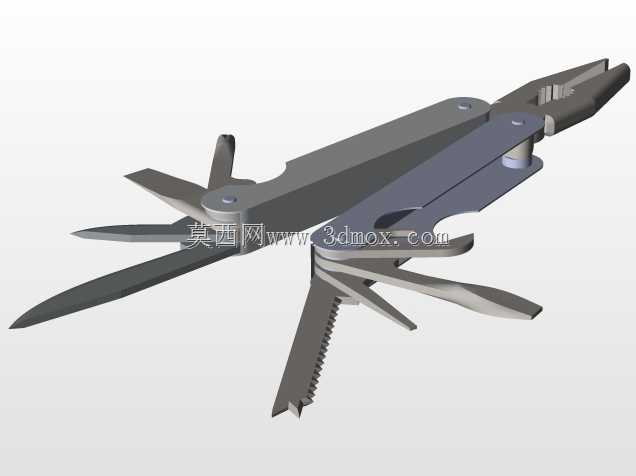

这款折叠式多功能组合钳具，是面向户外作业、日常维修、应急处置场景开发的便携五金工具，核心设计逻辑是在有限的折叠收纳体积内，集成多类常用手动工具功能，解决单类工具携带零散、取用不便的痛点。从结构布局来看，产品以钳头组件为核心承载基体，两个钳身手柄采用对称铰接布局，所有附属功能刀具、工具头均通过独立销轴铰接在手柄内侧的开槽内，折叠状态下所有附属工具完全收纳于手柄型腔，不会出现外露剐蹭的问题，展开状态下各工具可通过手柄端部的定位卡槽锁止，避免使用过程中出现回折伤人的情况。钳头部分集成了尖嘴夹持、钢丝剪切、硬线裁切三个核心功能，钳口咬合面做了交错齿纹处理，夹持小规格紧固件、细金属线材时不会出现打滑，剪切刃口做了局部淬火处理，可应对直径2mm以内的硬钢丝裁切需求，无需额外搭配斜口钳完成线材加工作业。手柄内侧集成的附属工具涵盖了平口刀、锯齿刀、一字螺丝刀、十字螺丝刀、开瓶器、罐头起子、小型锉刀多个功能单元，每个工具头的展开角度都经过反复校核，确保使用时受力方向与手柄轴线重合，不会出现偏载导致的工具变形。从安装边界与尺寸控制来看，折叠收纳状态下整体长度控制在100mm左右，厚度不超过20mm，可直接放入牛仔裤口袋或者小型工具包内，不会占用过多收纳空间，展开后钳头最大开口距离可达30mm，可满足常规规格螺母、管件的夹持需求。设计过程中对各铰接点的配合间隙做了严格管控，既保证工具转动时无卡滞，也避免间隙过大导致的使用晃动感，手柄外侧做了防滑纹理处理，沾附少量油污、水渍的情况下也能稳定握持，不会出现脱手的问题。这类组合工具在户外探险、家电日常维修、线路布设作业、车载应急场景中都有较高的使用频率，相比零散携带多件单功能工具，能大幅降低工具负重，提升作业响应速度，建模过程中对每个铰接副的转动行程、干涉情况都做了完整的运动仿真验证，确保所有工具展开、折叠过程中不会出现结构干涉，各功能位的锁止结构都能可靠卡合，满足实际使用的强度要求。
