起重吊装用钩形曲柄连接结构

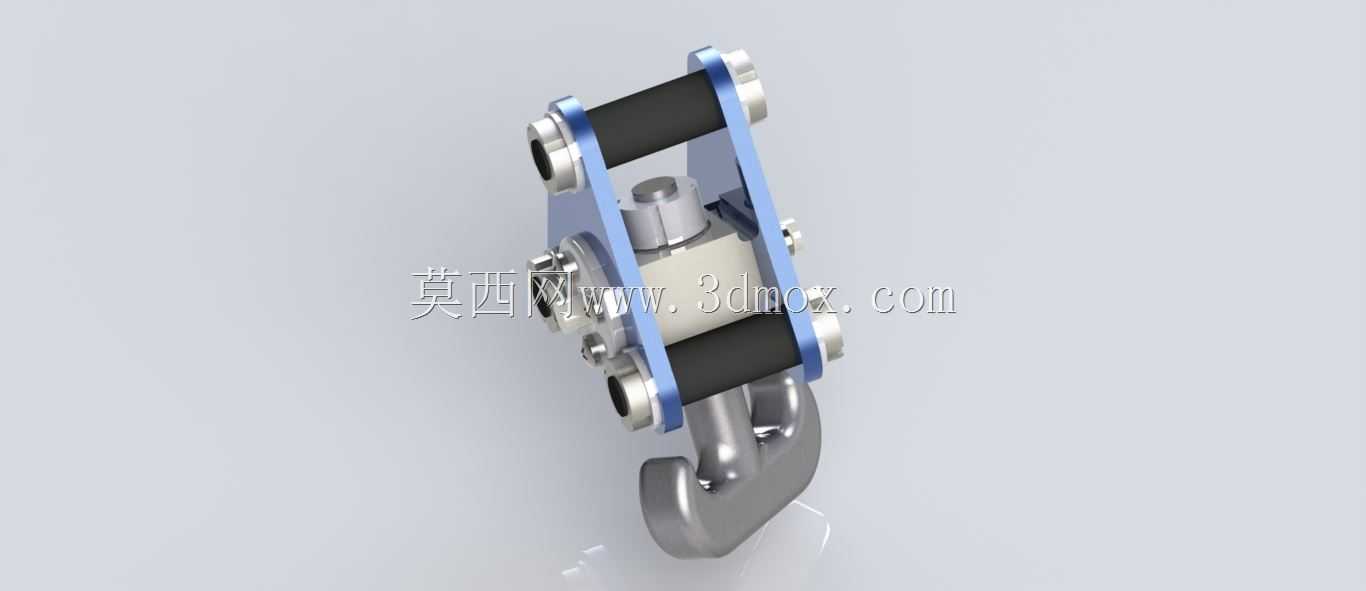

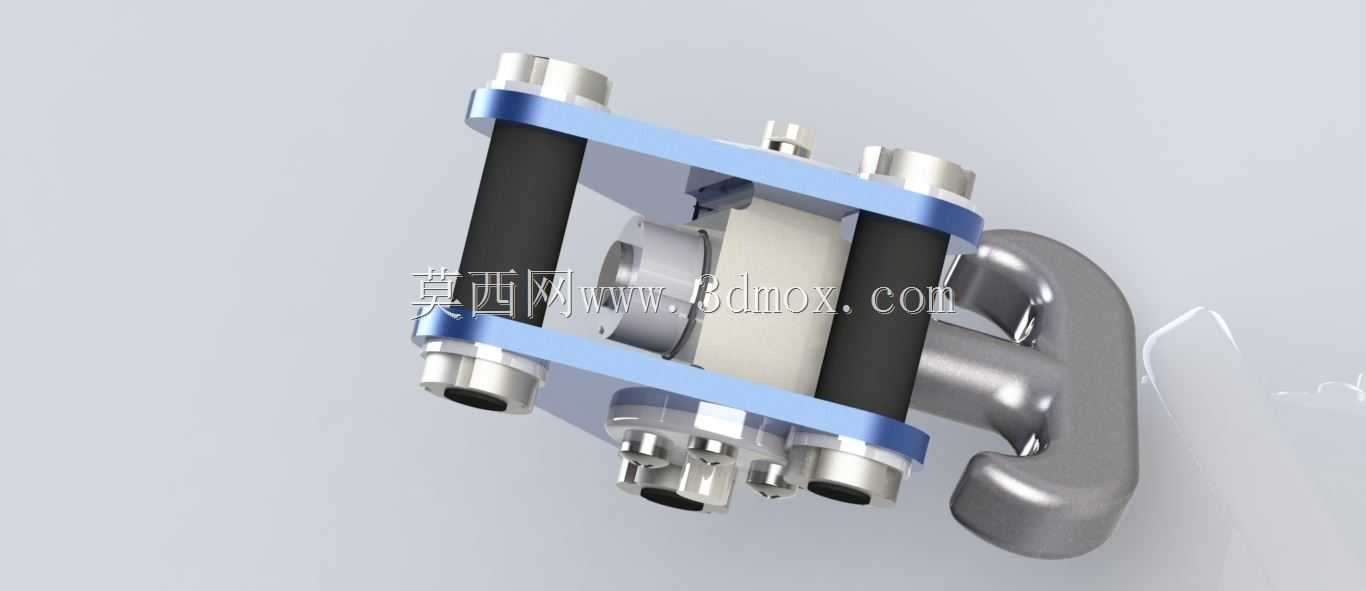

该钩形曲柄结构主要应用在轻小型起重吊装设备、手动牵引机具以及工位辅助吊具的传动执行端，作为连接驱动端与吊钩负载的核心受力构件，日常在车间工位工件转运、小型设备安装吊装、户外轻型载荷牵引场景中承担力的转向与载荷传递作用。从实际功能来看，这个构件整合了曲柄传动与吊钩挂载的双重作用，上端的双滚轮支架结构可沿设备的导向槽做定轨迹摆动，中部的铰接轴预留了与驱动连杆的安装接口，下端集成的吊钩结构直接挂载吊具或载荷，省去了额外连接吊钩的转接环节，减少了装配累计误差，也降低了多构件连接带来的失效风险。设计过程中优先考虑了受力路径的合理性，载荷从吊钩钩身向上传递时，力线沿两侧对称的支撑板均匀传导至上端滚轮轴，避免了单侧受力带来的结构偏载，两侧支撑板之间预留的间隙刚好容纳驱动连杆的摆动空间，不会出现运动干涉。滚轮外圈采用非金属材质衬层，既可以降低与导向槽之间的摩擦噪音，也能减少金属件长期往复运动带来的磨损，延长构件整体的维护周期。安装边界方面，上端两个滚轮的中心距决定了该构件适配的导向槽宽度，中部铰接轴的直径与伸出长度需要匹配对应驱动连杆的轴孔尺寸，下端吊钩的开口尺寸适配常规的卸扣、吊装带挂环规格，整体结构的摆动角度范围根据曲柄偏心距做了限位设计，避免超行程摆动导致的结构脱槽。结构细节上，中部的铰接位置做了轴肩定位设计，装配时可以快速实现轴向定位，不需要额外调整垫片来控制轴向间隙，两侧支撑板与吊钩本体采用一体化成型结构，相比焊接拼接的结构，消除了焊缝应力集中带来的断裂风险，在额定载荷范围内的形变控制在安全阈值内，不会出现永久塑性变形。日常选型适配时，需要确认该构件的额定承载能力匹配对应设备的最大起重量，同时核对上端滚轮的直径与导向槽的槽型尺寸匹配，中部铰接点的运动行程与驱动端的输出行程匹配，避免安装后出现卡滞、行程不足的问题。
