独木舟舷侧快装式鱼竿固定支架结构

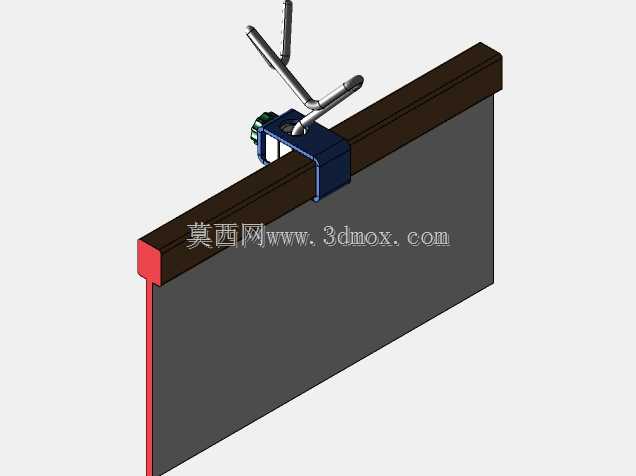

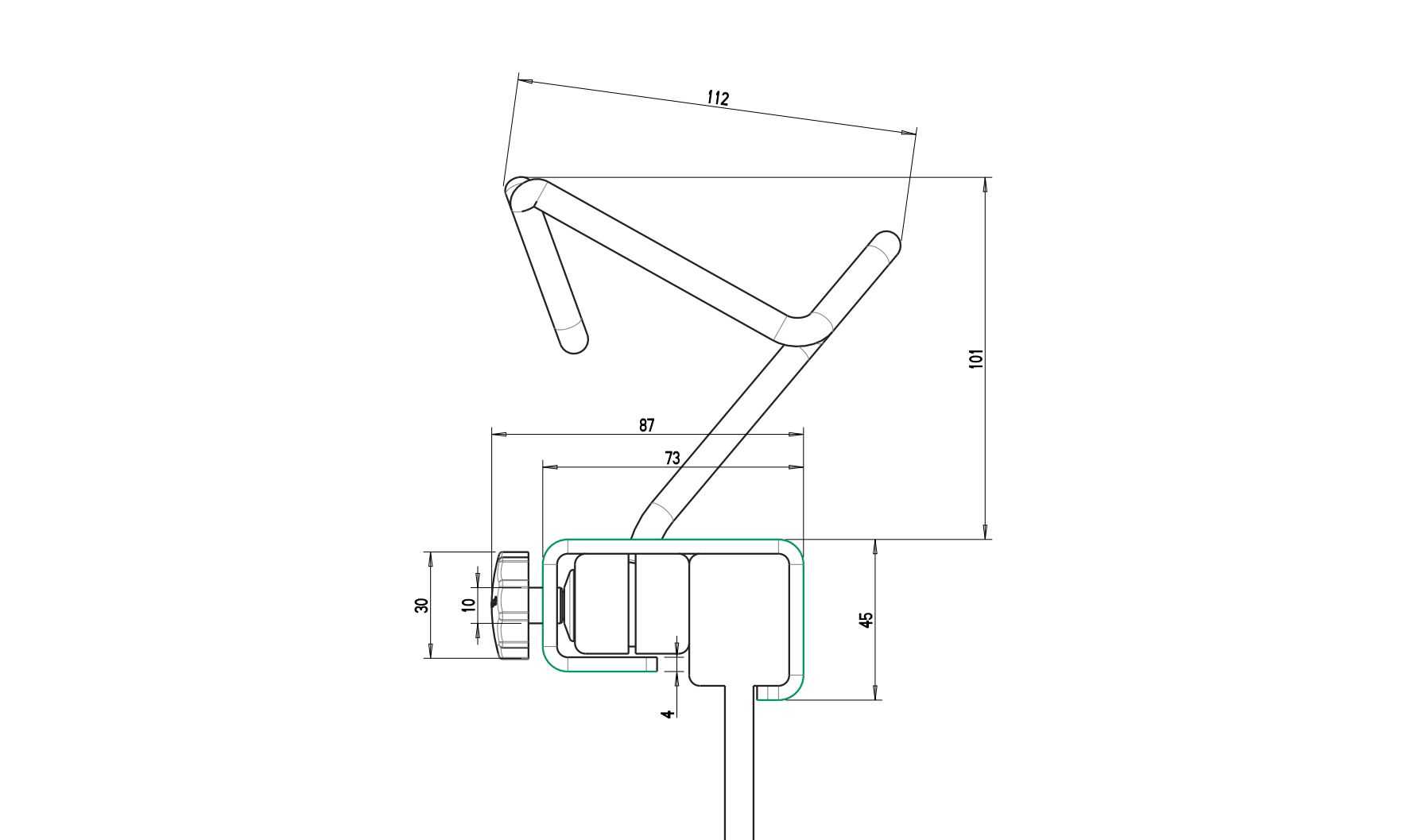

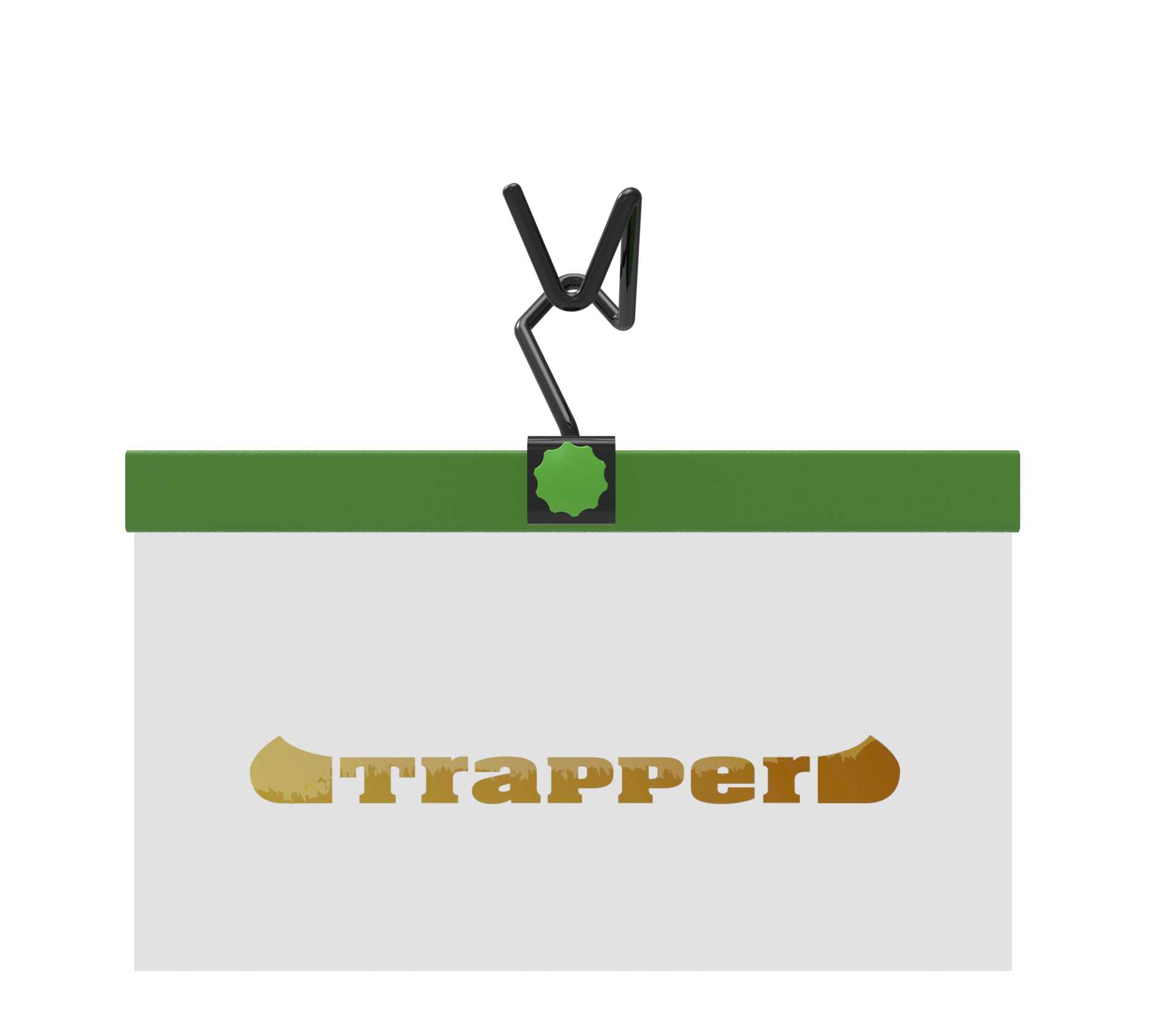

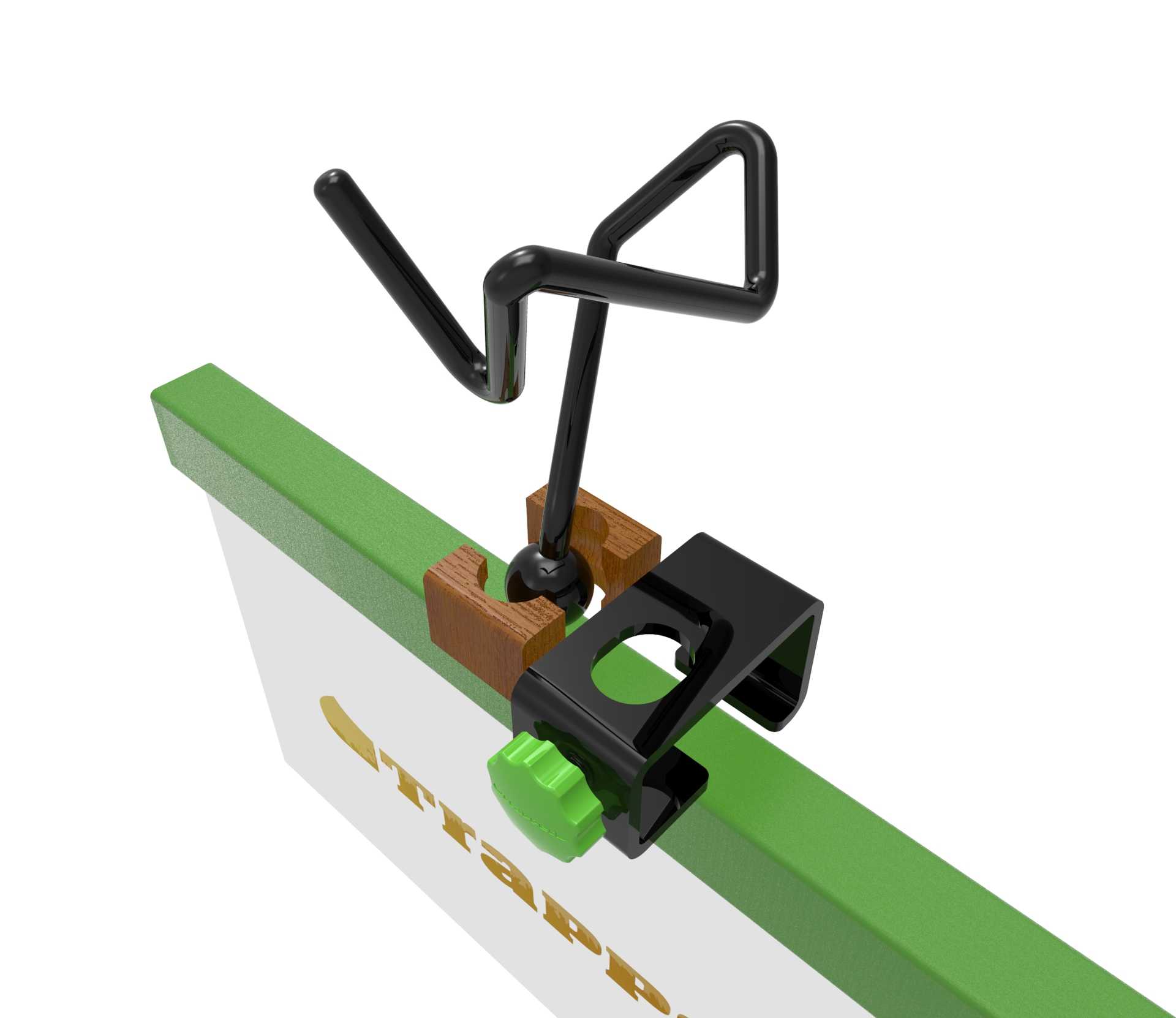

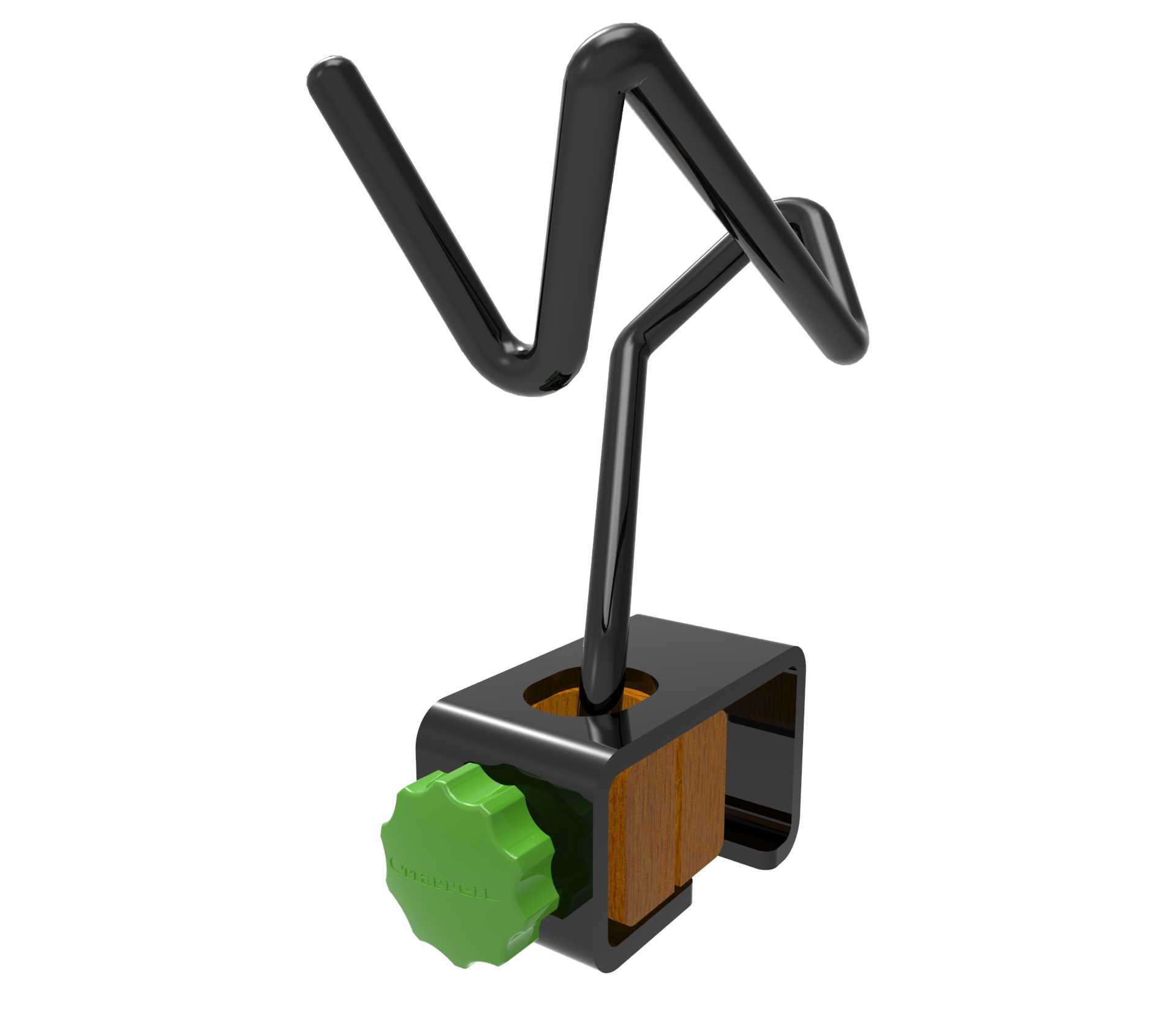

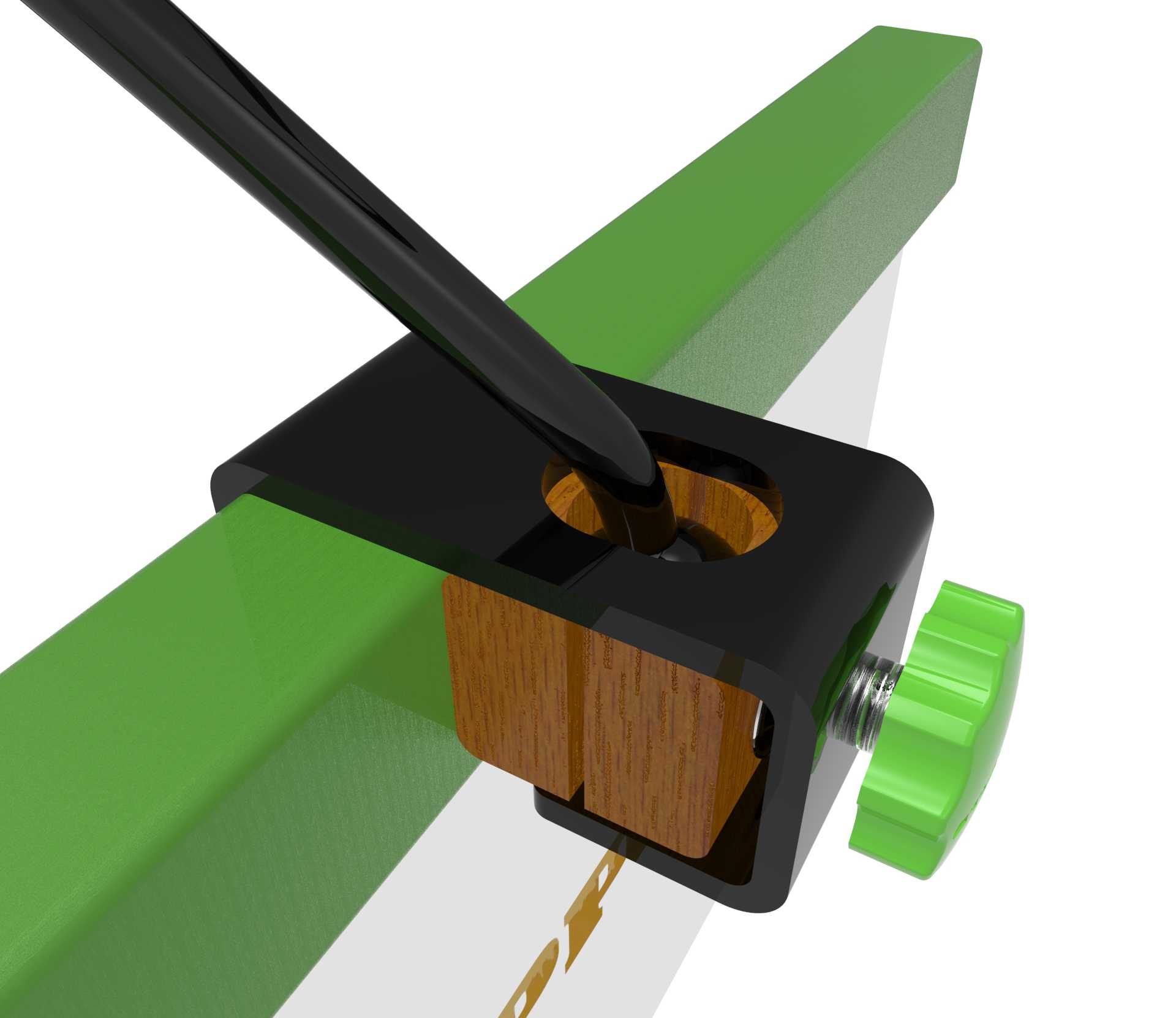

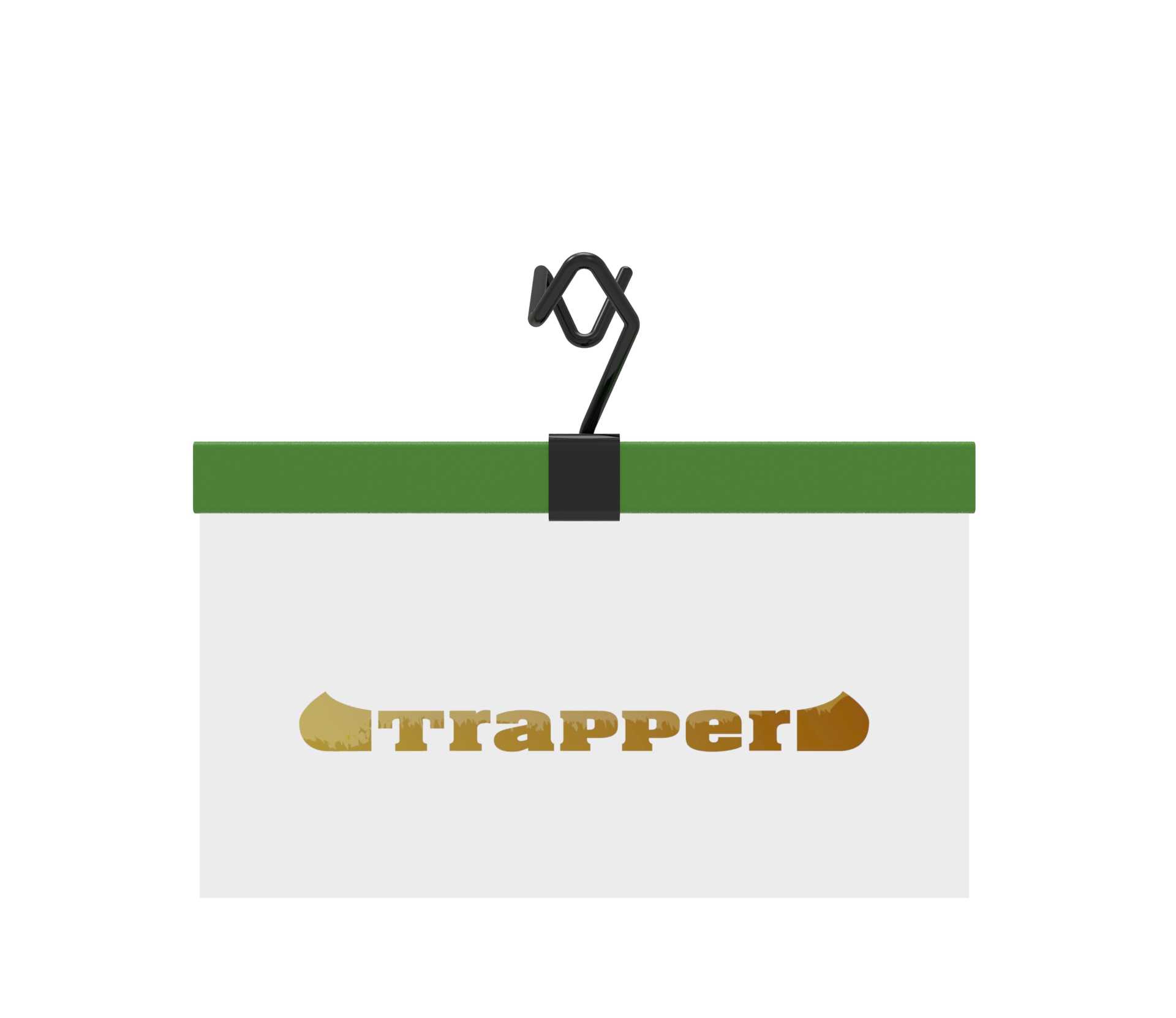

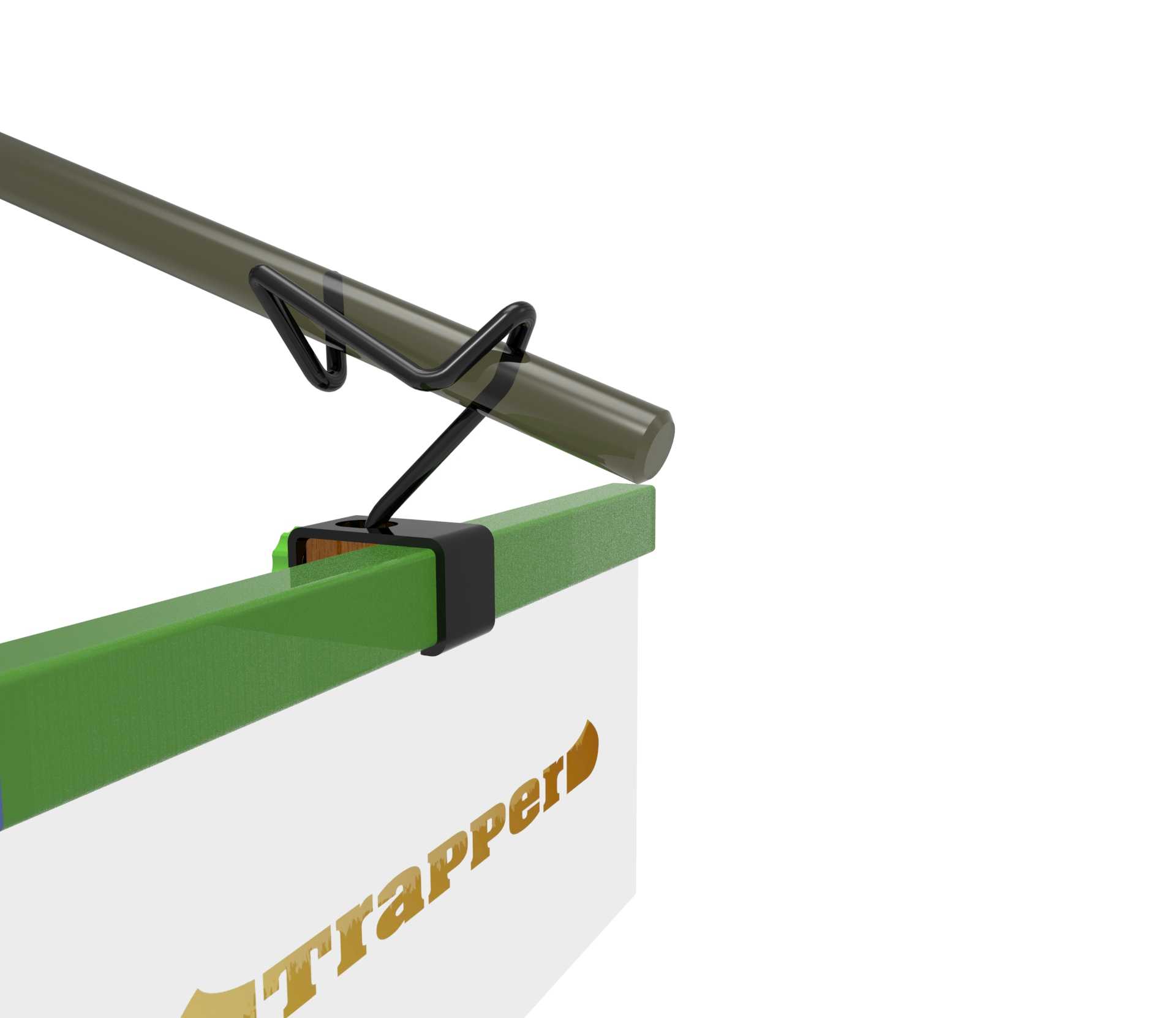

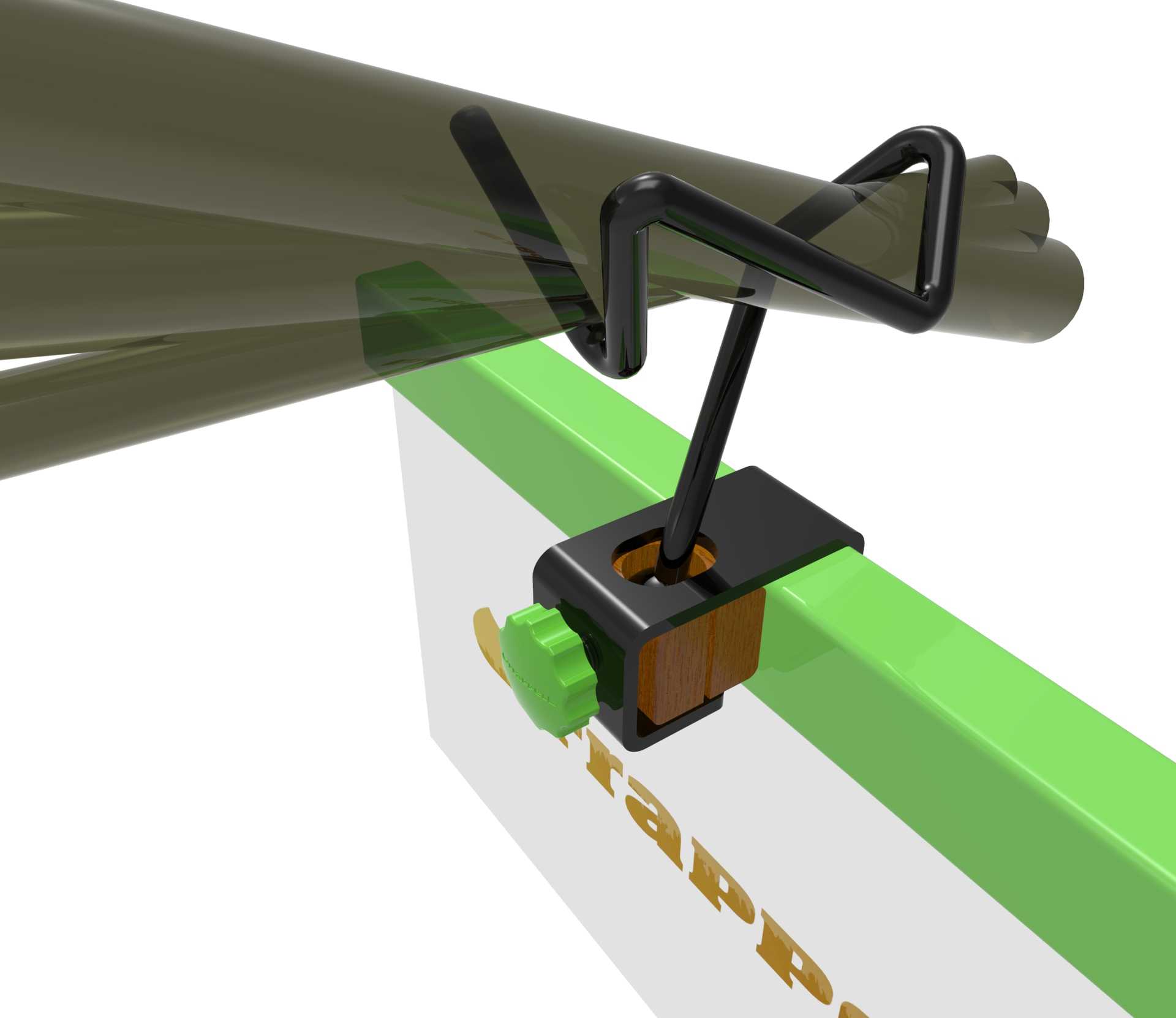

这款支架主要面向单人独木舟、皮划艇的舷侧垂钓场景设计，解决水上作钓时手持鱼竿易疲劳、竿体固定不稳的实际问题，适配多数厚度在30mm至50mm区间的硬质船舷结构，无需在船体额外打孔，不会破坏船体本身的密封与结构强度。从结构设计逻辑来看，整套支架分为夹持基座、角度调节组件、竿体承托弯架三个核心部分，夹持基座采用C型开口结构，开口内侧搭配两块仿形木质垫块，垫块表面做了圆弧过渡处理，既可以增大与船舷接触面的摩擦力，避免支架受鱼竿拉力出现滑移，也能防止硬质金属基座刮花船舷表面的涂层或复合材料层。基座下方配置了星形塑料锁紧旋钮，旋钮的齿形边缘做了防滑处理，即便手上沾有水或者鱼饵残留，也能单手完成锁紧与松脱操作，锁紧时旋钮前端的压块会牢牢抵在船舷下表面，配合C型基座的上沿形成双向夹持力，经实测在常规垂钓拉力下不会出现松脱移位。角度调节组件采用球头铰接结构，球头表面做了磨砂防滑处理，锁紧后可以实现竿体在水平方向360度旋转、垂直方向0至90度俯仰调节，能够适配不同抛投方向、不同钓法的竿体角度需求，不管是侧抛作钓岸边结构，还是直抛作钓深水区域，都能快速调整到合适的持竿角度，不需要反复拆装调整基座位置。竿体承托弯架采用一体弯折的金属线材成型，表面做了黑色喷塑处理，兼具防锈能力与结构韧性，弯架的轮廓做了多段弯折设计，前端的开口结构可以快速取放鱼竿，后端的三角闭合结构能够限制竿体向后滑脱，即便中鱼后出现瞬间冲力，竿体也不会从支架上脱出。整套支架的安装边界控制十分紧凑，夹持基座在船舷上的投影宽度不超过80mm，不会占用独木舟本就有限的舷侧操作空间，安装后整体突出船舷外侧的距离控制在120mm以内，划行时不会与船桨发生干涉，也不会在靠岸时碰撞岸边障碍物造成支架变形。从实际使用的适配性来看，承托弯架的内径尺寸可以适配多数常规手竿、路亚竿的竿径，不需要额外加装适配套，拆卸后整体体积小巧，可以直接放入渔具包的侧袋中携带，不会占用过多储物空间。设计过程中特意规避了突出的尖锐棱角，所有金属弯折处都做了圆角处理，避免在晃动的船体上磕碰划伤使用者，木质垫块也可以根据不同船舷的厚度自行更换打磨，进一步拓展适配的船型范围。
