水利工程用启闭调节式水闸门结构设计

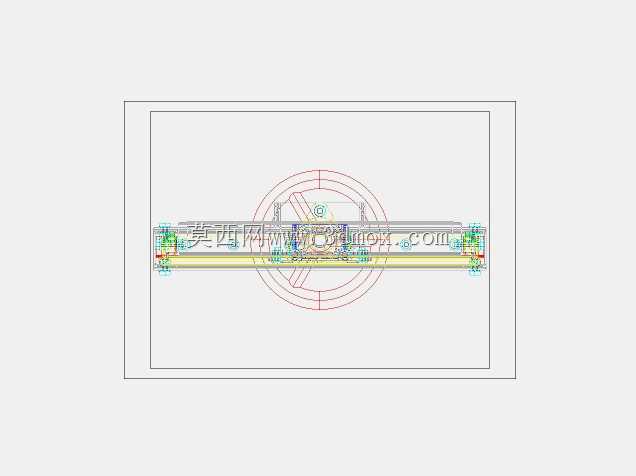

在灌区取水枢纽、河道分洪节制、城市排涝泵站以及小型水库溢洪道的控水作业场景中，这类水平布置的闸板结构是承担水位调节、流量管控任务的核心水工构件，区别于垂直升降的高压深水闸门，这类结构更适配水头差较小、过流宽度较大的明渠输水场景，日常运维中可通过中部的手轮驱动机构带动两侧传动副，实现闸板沿导轨的水平位移，完成过流断面的开度调整，既可以在汛期完全开启快速泄洪，也能在供水期调整开度匹配下游灌区的需水流量，遇到检修渠道或者渠系建筑物的时候，还能完全落位截断水流，为作业段创造干地施工的条件。从结构设计逻辑来看，整个构件采用对称式布局，中部的驱动手轮连接梯形丝杠传动副，两侧对称布置的传动连杆将扭矩均匀传递到闸板两端的行走滑块上，避免单侧受力导致的闸板卡涩、密封面偏磨问题，闸板主体采用加厚钢板焊接成型，迎水面设置加强筋板抵消水流冲击带来的形变，边缘嵌装的密封胶条可在完全关闭时贴合闸框止水面，将渗漏量控制在水工设计规范允许的范围内。安装边界方面，这类闸门的整体宽度需要匹配渠道的净宽尺寸，安装时需要将两侧闸框预埋进渠道的混凝土护壁中，保证闸板运行轨道的水平度偏差不超过千分之一，避免长期运行出现闸板倾斜卡滞；闸板的行程需要完全覆盖渠道的过流断面，保证全开时过流能力匹配渠道的设计输水流量，全关时密封面的压紧量均匀，不会出现局部渗漏。设计过程中需要重点校核丝杠的轴向承载力，确保在两侧存在水位差的情况下，手轮操作力控制在单人可操作的范围内，同时要考虑长期接触水体的防腐需求，所有金属构件表面都做防腐涂层处理，传动部位预留润滑注油通道，适配户外露天长期运行的工况，减少日常运维的工作量。
