管道法兰连接手动滑动闸阀结构设计

该结构主要面向中低压管路中的截断工况，常见于给排水、工艺循环水、油气输送及一般工业管网，用于在检修、支路切换或系统隔离时切断介质流通。与升降式闸阀相比，滑板沿阀座密封面作横向滑移，启闭行程集中在阀体横向腔体内，轴向占用高度相对可控，适合上方操作空间受限、但侧面可布置手轮机构的管段。

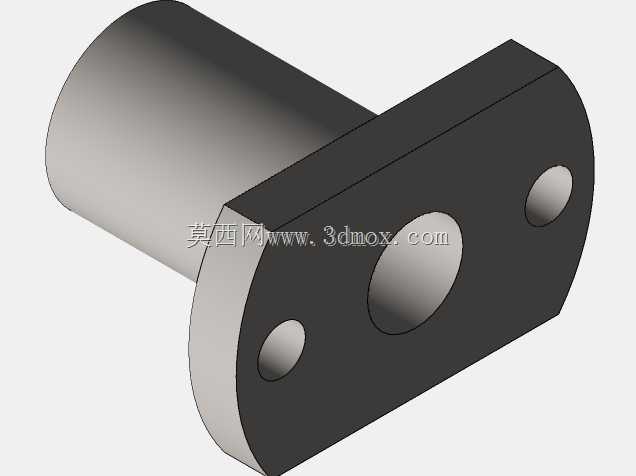

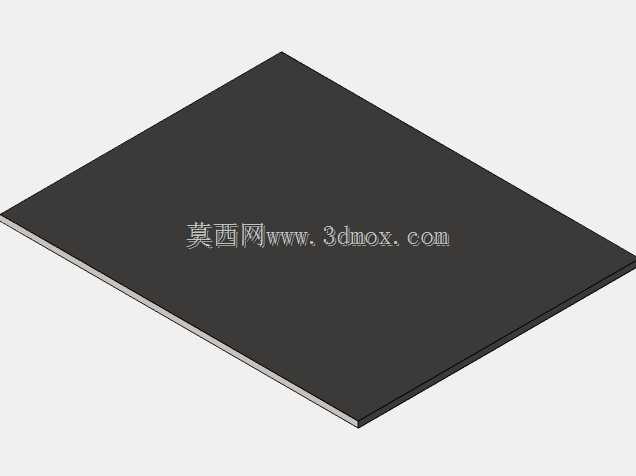

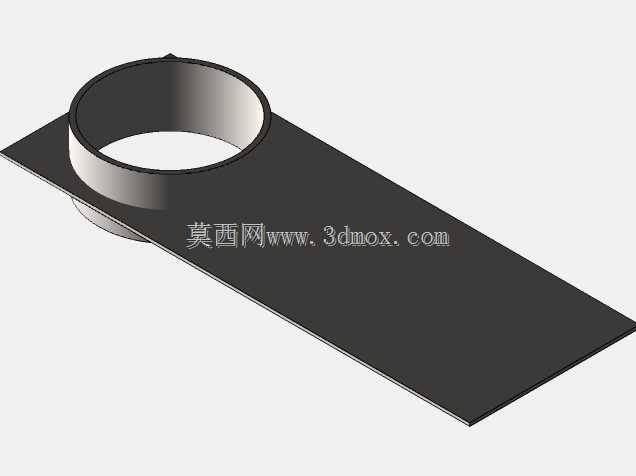

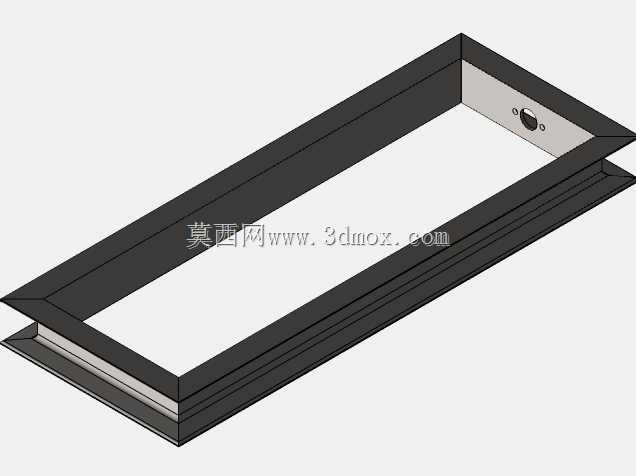

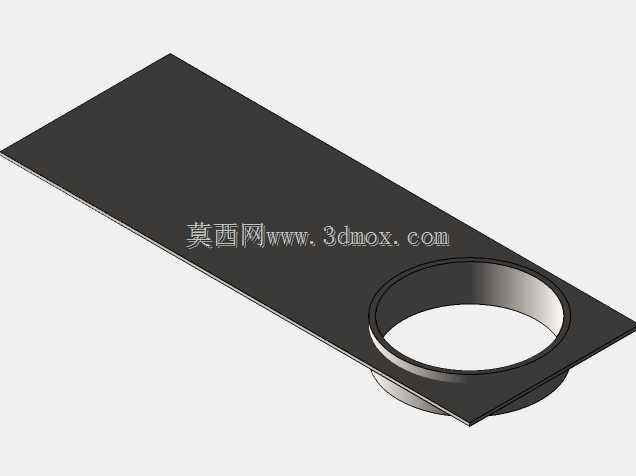

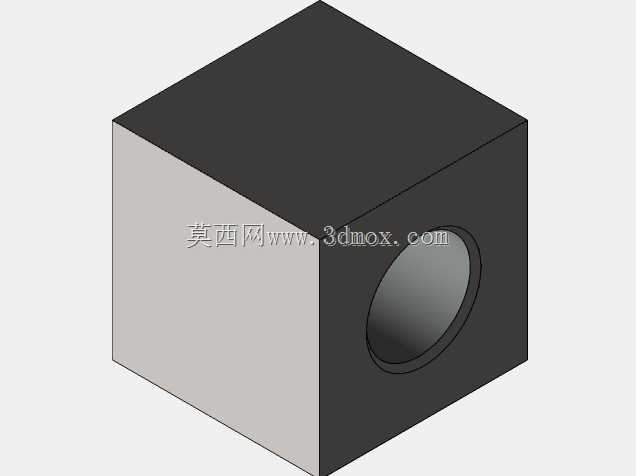

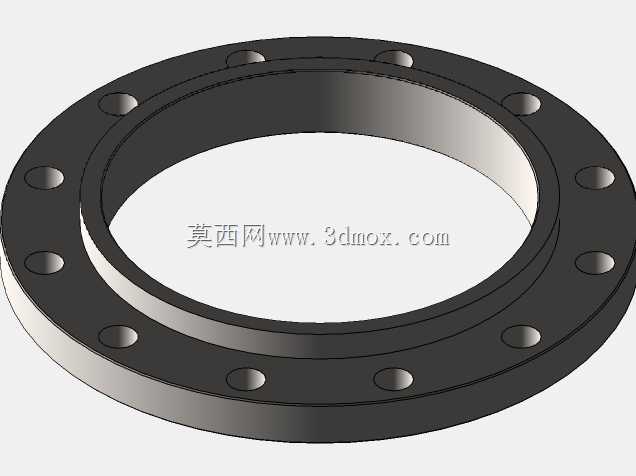

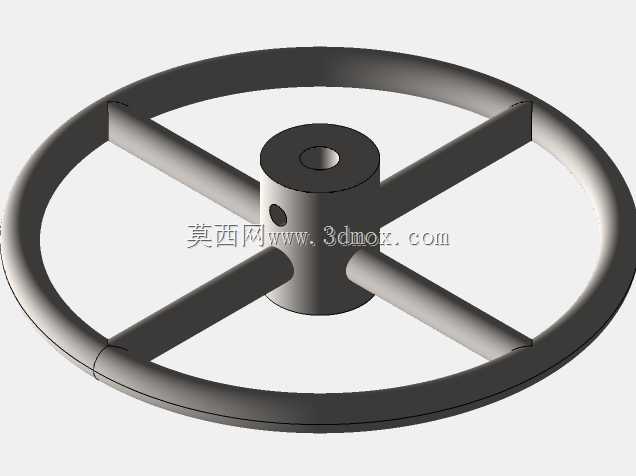

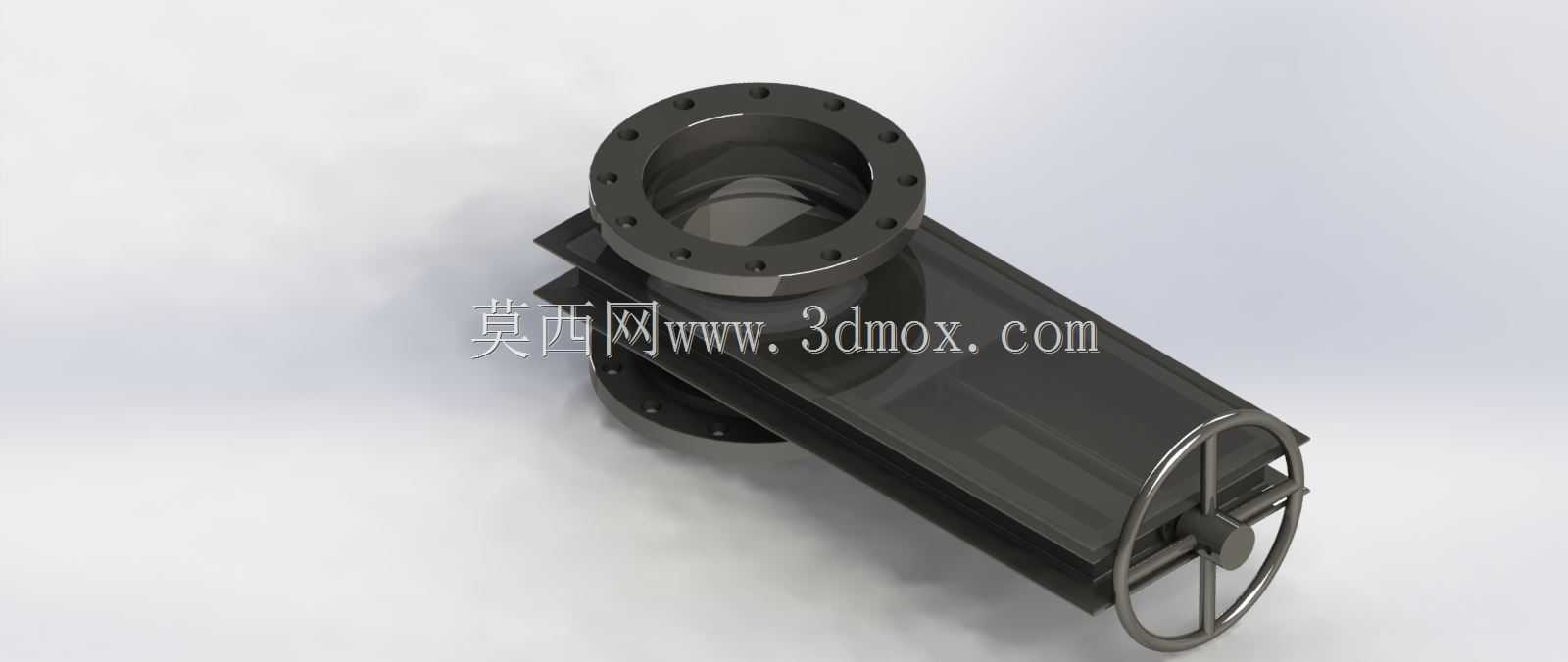

模型采用两端法兰对接形式，法兰盘上均匀布置螺栓孔，便于与同压力等级的管道法兰配对。安装时需保证两侧法兰同轴度，密封垫片居中放置，螺栓按对角顺序分次紧固，避免单侧预紧力过大造成阀体变形或密封面错位。阀体中部为矩形滑腔，内部容纳闸板、导轨及密封副；闸板在导轨约束下直线运动，可减少启闭过程中的摆动和卡滞。手轮通过螺杆或齿轮式传动将旋转运动转化为闸板的横向进给，手轮直径与操作力矩直接相关，选型时应结合介质压力、阀门口径和现场操作频率综合确定。

从结构设计角度看，这类阀门的关键在于闸板与阀座的贴合精度、导轨间隙以及中腔密封。闸板滑移面需要具备足够的平面度和耐磨性，长期运行中若介质含颗粒，应在流道入口或阀腔结构上考虑防沉积、防卡涩措施。阀体壁厚、法兰厚度及螺栓数量需依据公称压力、口径和材料许用应力进行校核；手轮支架与阀体连接部位承受启闭反力，应避免应力集中。三维建模时可先建立管路中心线和法兰接口基准，再分别构建阀体流道、滑腔、闸板、导轨、阀杆及手轮装配，通过运动仿真检查闸板全行程是否与内壁、法兰密封面发生干涉。

外形尺寸方面，模型需明确法兰外径、螺栓孔分布圆、孔数与孔径、阀体总长、手轮外缘回转半径以及手轮中心到管道轴线的距离。这些边界直接决定管道支吊架间距、保温层厚度和现场操作通道。若用于成套设备，还应预留执行器替换空间，以便在自动化改造时将手动机构更换为电动或气动驱动。整体结构强调可靠截断、维护便利和安装兼容性，适合作为管路系统设计、阀门选型校核及三维布管参考。
