印刷车间用带自清洁及滴捕器空气过滤装置

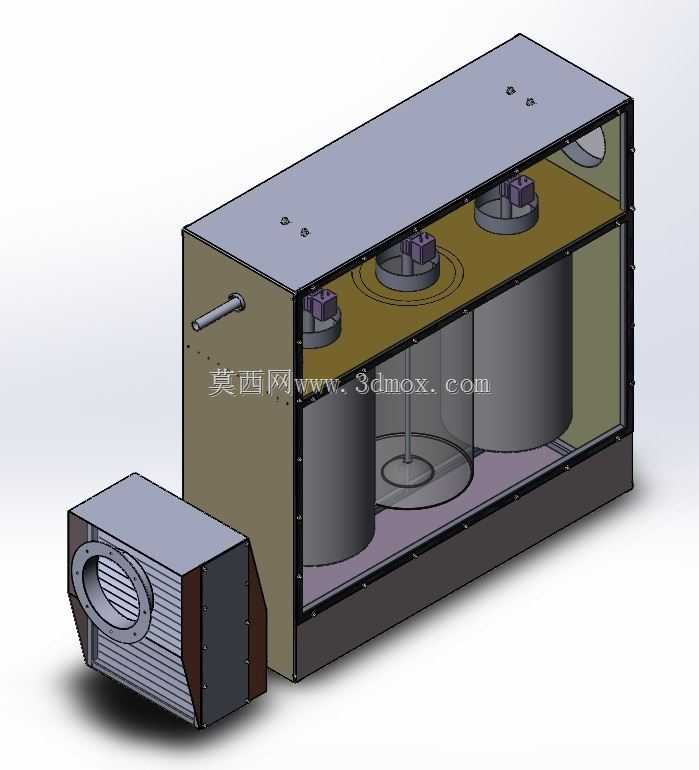

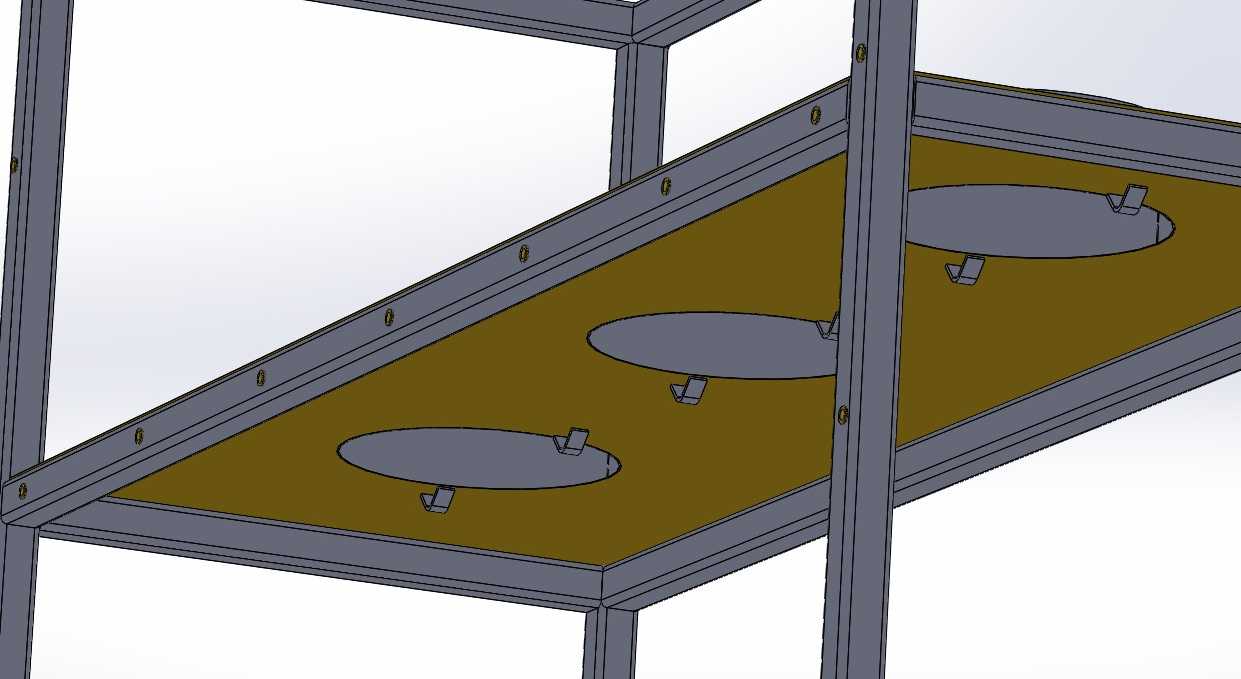

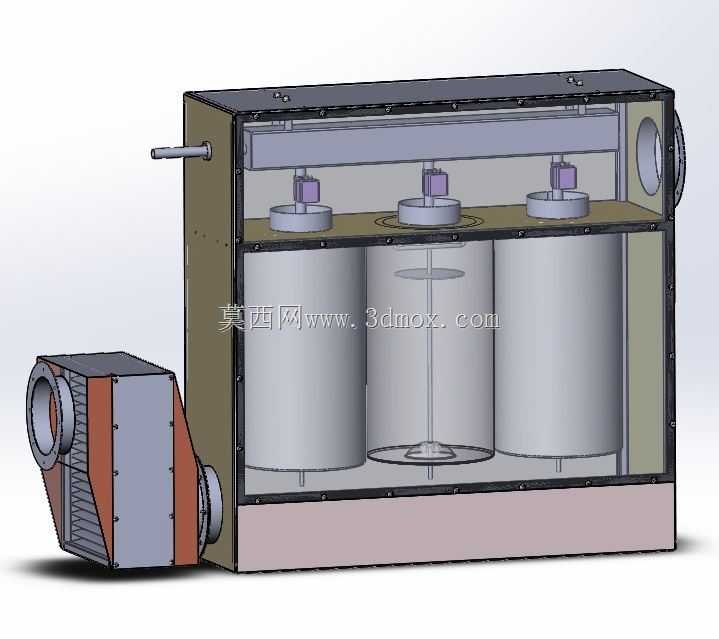

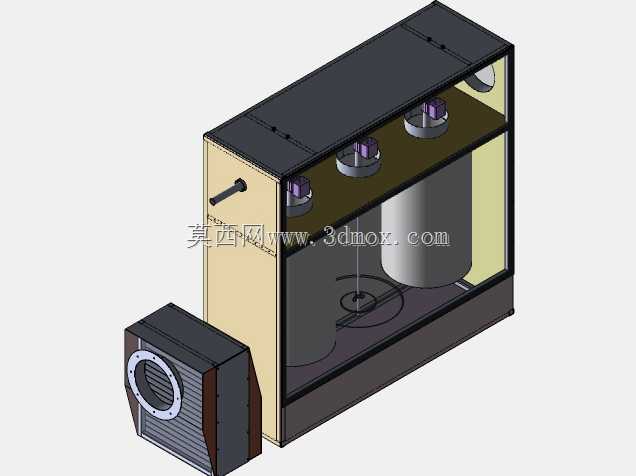

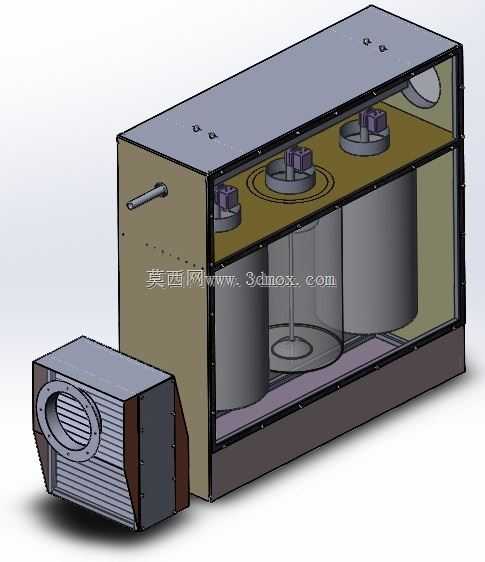

这套空气过滤装置主要面向印刷车间的通风预处理场景，安装在回热器前端工位，承担进气侧的杂质截留与液滴分离功能，避免含尘、含油墨雾滴的气流进入后端换热设备造成流道堵塞、换热效率衰减问题。从结构设计逻辑来看，整体采用箱式集成布局，外壳采用框架拼接式结构，侧面预留标准法兰接口用于对接车间通风管道，安装时可直接通过法兰螺栓与前后端管路固定，无需额外制作过渡连接段，能适配多数现有印刷车间通风系统的安装边界，设备整体重心落在底部基座上，现场就位后仅需做简单的水平校准即可完成安装固定。内部核心过滤区采用立式滤筒阵列排布，三个滤筒沿箱体宽度方向等距布置，滤筒上方对应设置脉冲自清洁执行组件，通过定时或压差触发的方式向滤筒内部释放反向气流，将附着在滤筒外表面的粉尘、纤维类杂质吹落至下部集尘区，无需频繁停机拆解更换滤元，能适配印刷车间连续生产的运行需求。滴捕器结构集成在进气侧腔道内，气流进入箱体后首先经过折流滴捕段，利用气流折流过程中的惯性作用，将裹挟的油墨雾滴、冷凝液滴截留汇集，通过下部导流槽排出，避免液滴接触滤元造成滤材糊堵、过滤阻力快速上升的问题。设计时将自清洁组件的控制阀体布置在箱体顶部的独立腔室内，与过滤流道完全分隔，避免含尘含湿气流长期侵蚀阀件造成动作卡滞，顶部腔室预留检修盖板，日常维护时无需打开主过滤腔即可完成阀件检查与更换。箱体侧面设置透明观察视窗，可直接观察内部滤筒的积尘状态、滴捕段的积液情况，方便运维人员判断设备运行状态，无需频繁开盖检查。进气侧的扩展连接段采用变径结构，可适配不同管径的主通风管道，内部设置导流板均匀分配进入各滤筒的气流，避免单侧滤筒负荷过高、局部滤速过快导致过滤效率下降的问题。下部集尘区采用斜坡式设计，吹落的粉尘可沿斜坡汇集至排灰口，定期开启排灰阀即可完成积尘清理，减少内部清灰的作业量。整套结构在建模时充分考虑了现场安装的操作空间，所有需要拆装的连接部位都预留了足够的扳手操作空间，法兰螺栓孔位采用通用标准间距设计，能与行业内常规通风管路配件直接适配，无需二次加工改孔。
