锥形褶皱式汽车进气空气滤芯结构

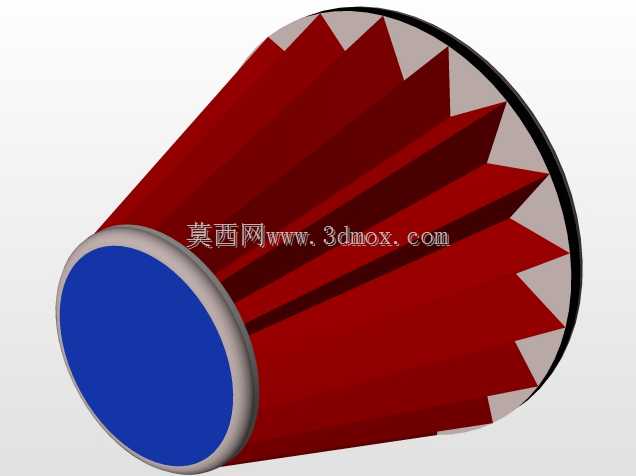

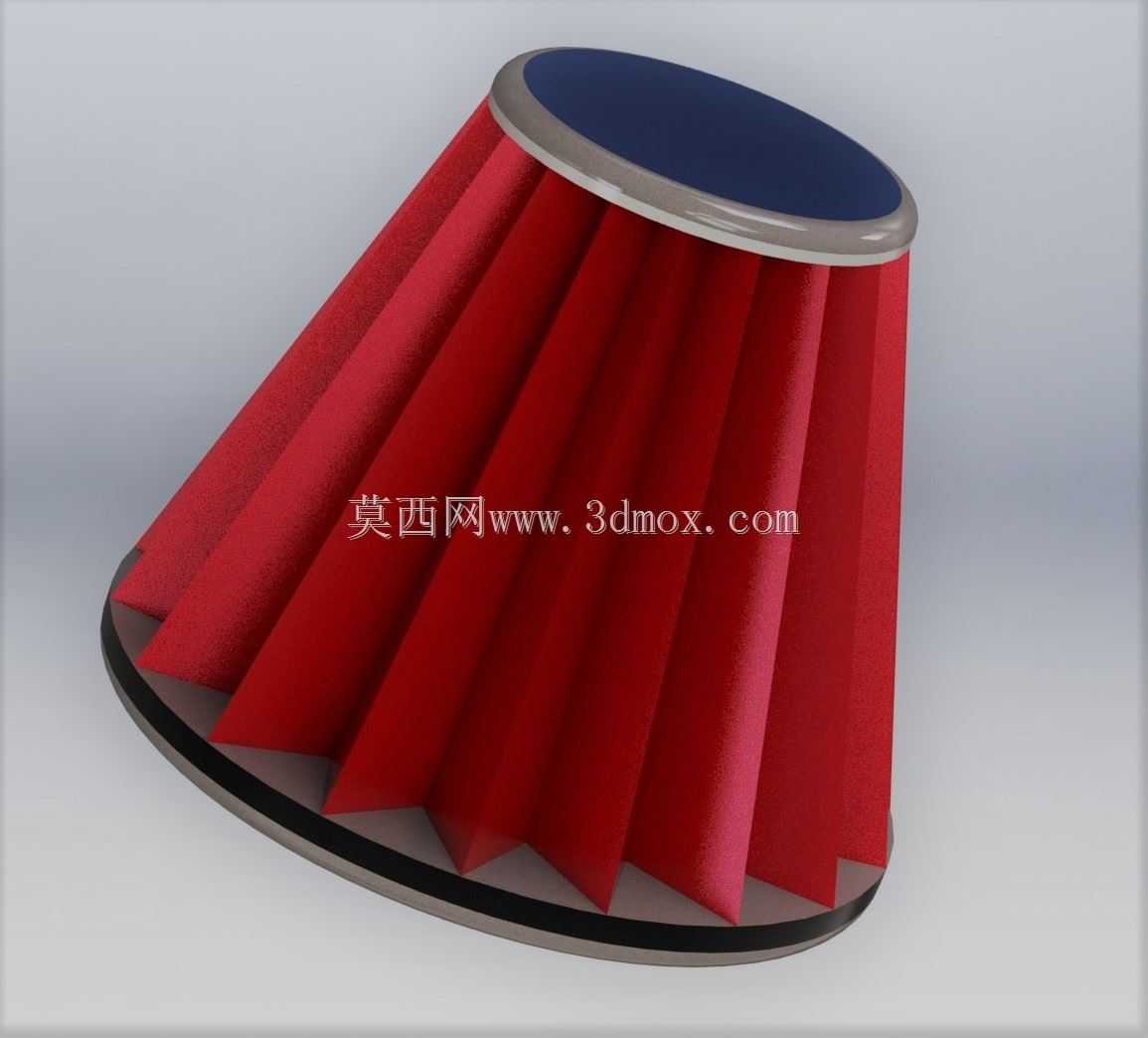

这款锥形褶皱结构的空气过滤元件，主要搭载于乘用车进气系统末端，位于进气道与节气门之间的安装位，核心作用是拦截进入发动机燃烧室的空气中携带的沙尘、碎屑、悬浮颗粒物，避免硬质杂质进入气缸壁与活塞间隙造成异常磨损，延长发动机缸体、活塞环等核心运动部件的服役寿命。从结构设计逻辑来看，采用上窄下宽的锥台外形，并非单纯为了视觉辨识度，核心是在有限的发动机舱安装空间内最大化拓展有效过滤面积——相比同安装口径的平面滤芯，褶皱式锥面结构能在不增加径向安装尺寸的前提下，将滤材展开面积提升40%以上，同时锥面导流结构能让进气气流沿锥面均匀分布到每一段褶皱滤材上，避免局部滤材过早积尘堵塞，延长保养更换周期。上下两端的密封端盖采用硬质包边结构，上端为封闭圆形端盖，下端为带密封胶圈的开口安装端，安装时下端直接卡入进气道的基座卡槽，胶圈压缩后形成径向密封，完全杜绝未经过滤的空气从安装缝隙旁通进入进气道，避免过滤失效。滤材部分采用等间距褶皱排布，每道褶皱的折深、折距都经过气流阻力验算，既保证足够的容尘量，又不会因为褶皱过密导致进气阻力过大，影响发动机充气效率——尤其是高转速工况下，足够的通气面积能保证进气量充足，避免动力输出出现迟滞。在安装边界设计上，整体锥度匹配多数改装车型的进气舱预留空间，下端安装口径与常规进气基座的卡接尺寸通用，不需要额外改动进气管道结构就能直接替换安装；整体轴向高度控制在常规空气滤芯安装位的允许范围内，不会和周边的发动机线束、冷却管路产生干涉。日常使用中，这种锥形结构的气流走向更顺畅，进气从锥面四周透过滤材进入中心腔体，再从下端开口汇入进气歧管，相比传统圆筒形滤芯，气流在滤材表面的流速分布更均匀，不会出现局部流速过高导致的滤材过早破损问题。滤材的褶皱定型工艺也做了针对性优化，每道褶皱的棱边都做了定型处理，在大进气流量负压下不会出现褶皱倒伏、贴连的情况，能在整个保养周期内维持稳定的有效过滤面积，避免进气阻力随使用时间快速上升。
