槽型托辊组结构500带宽皮带输送设备

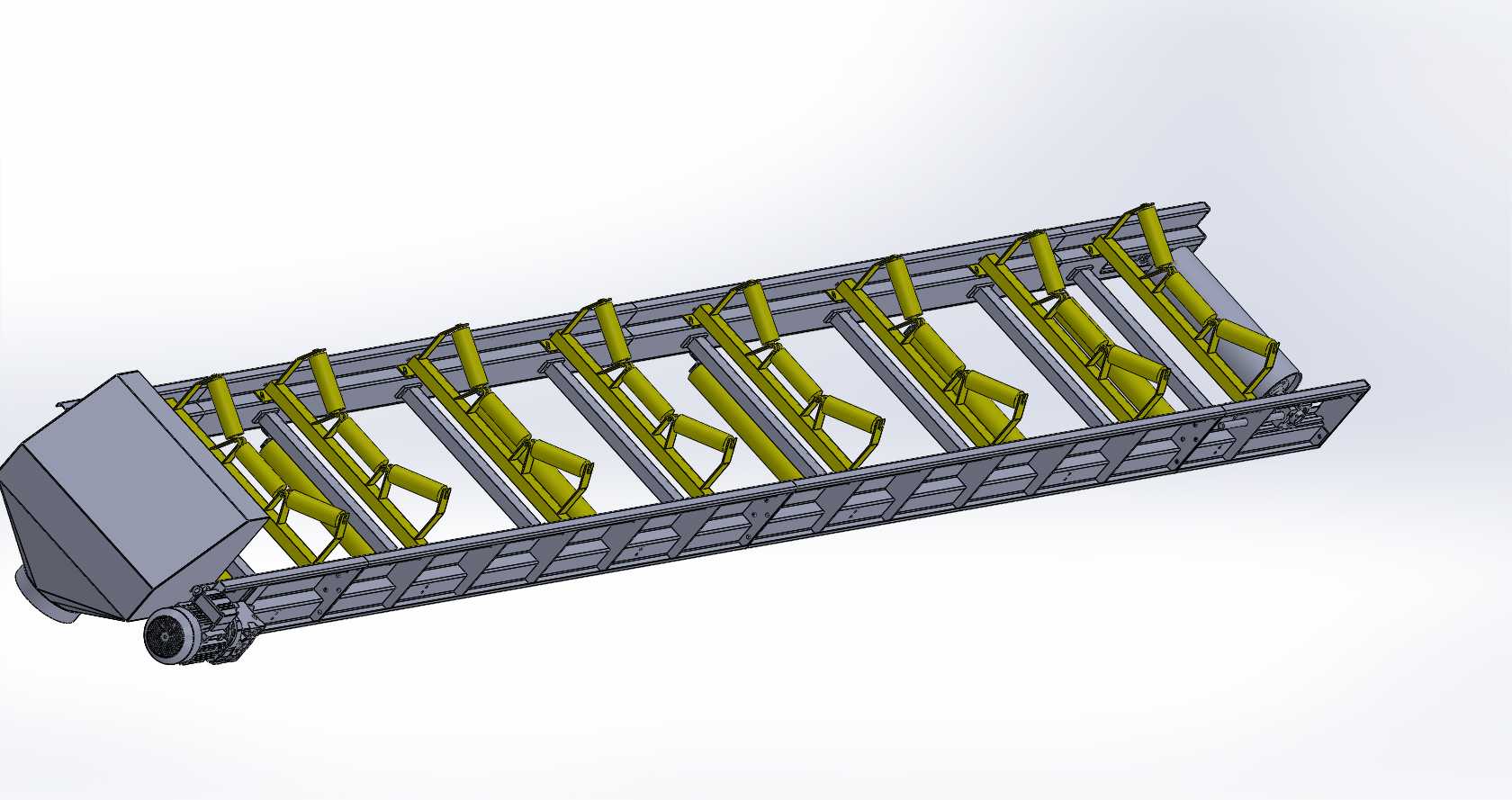

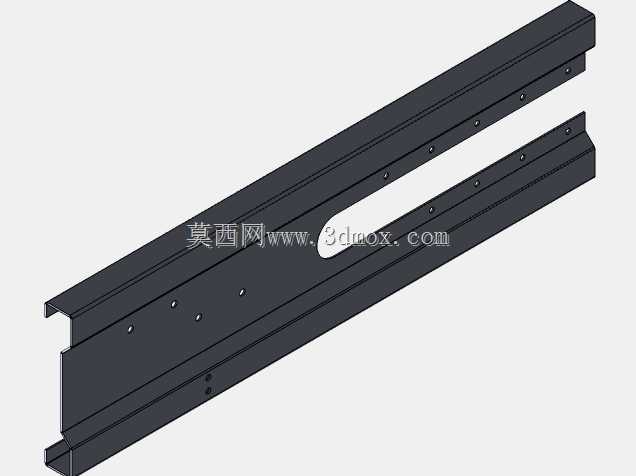

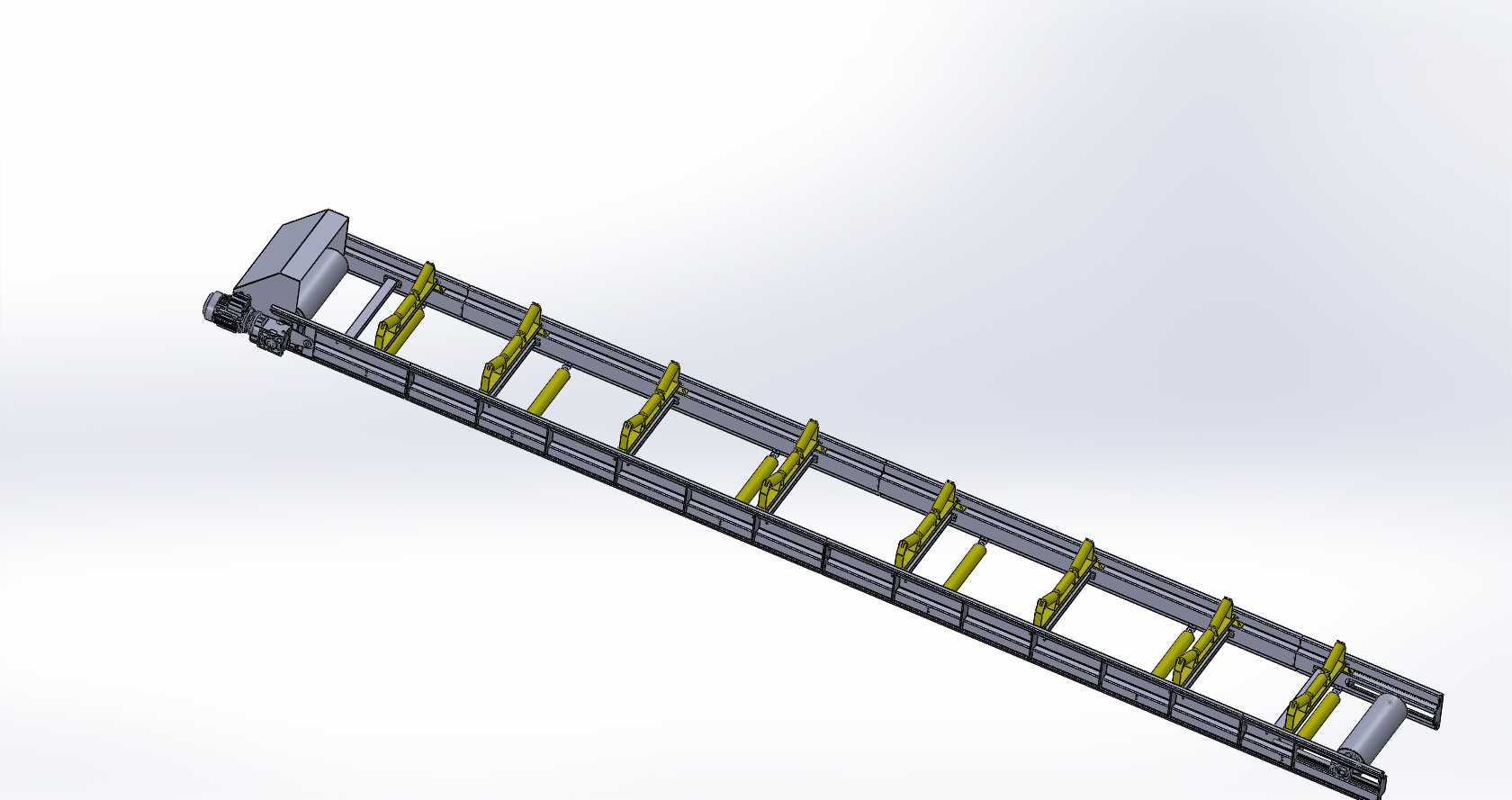

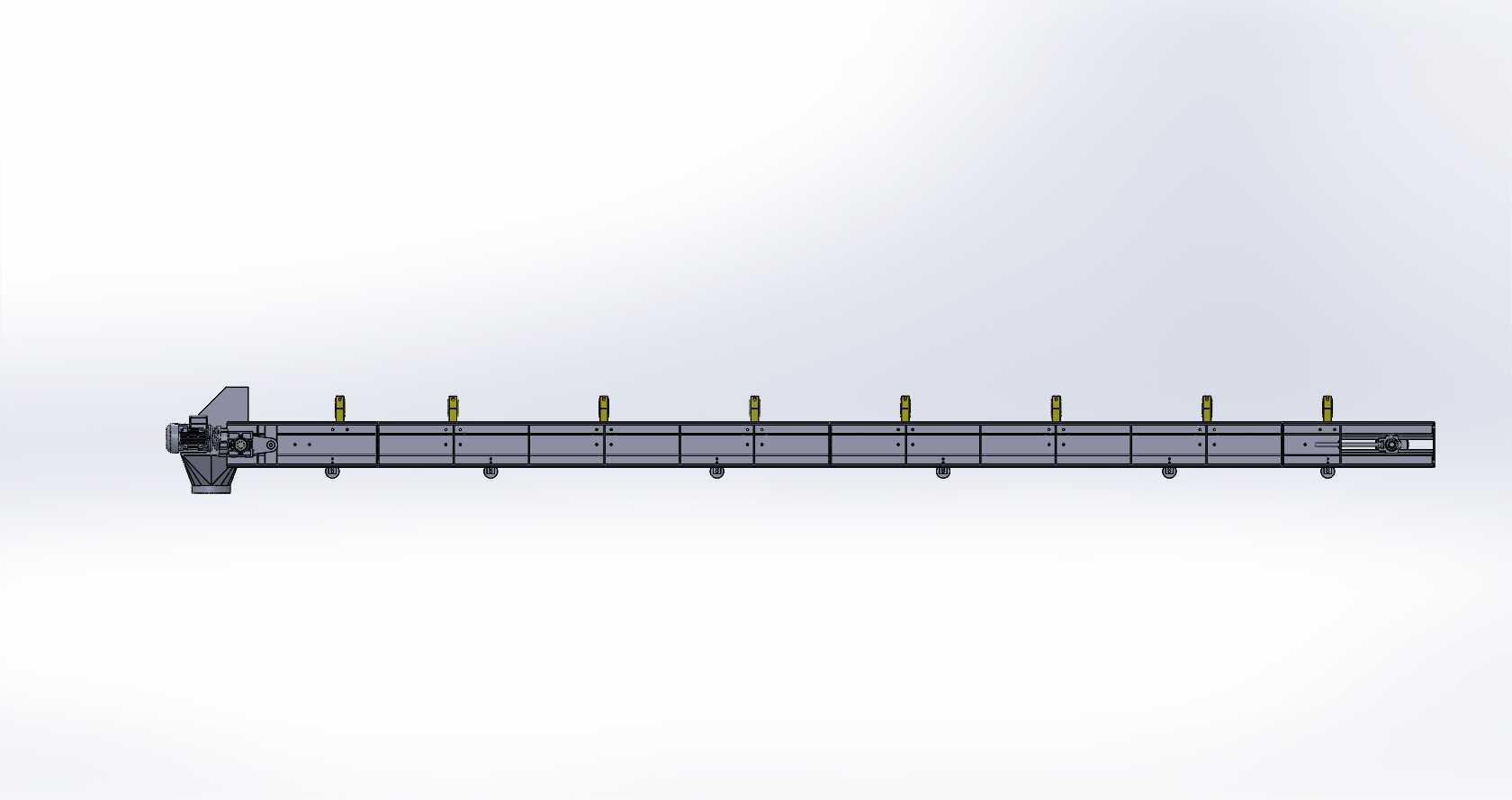

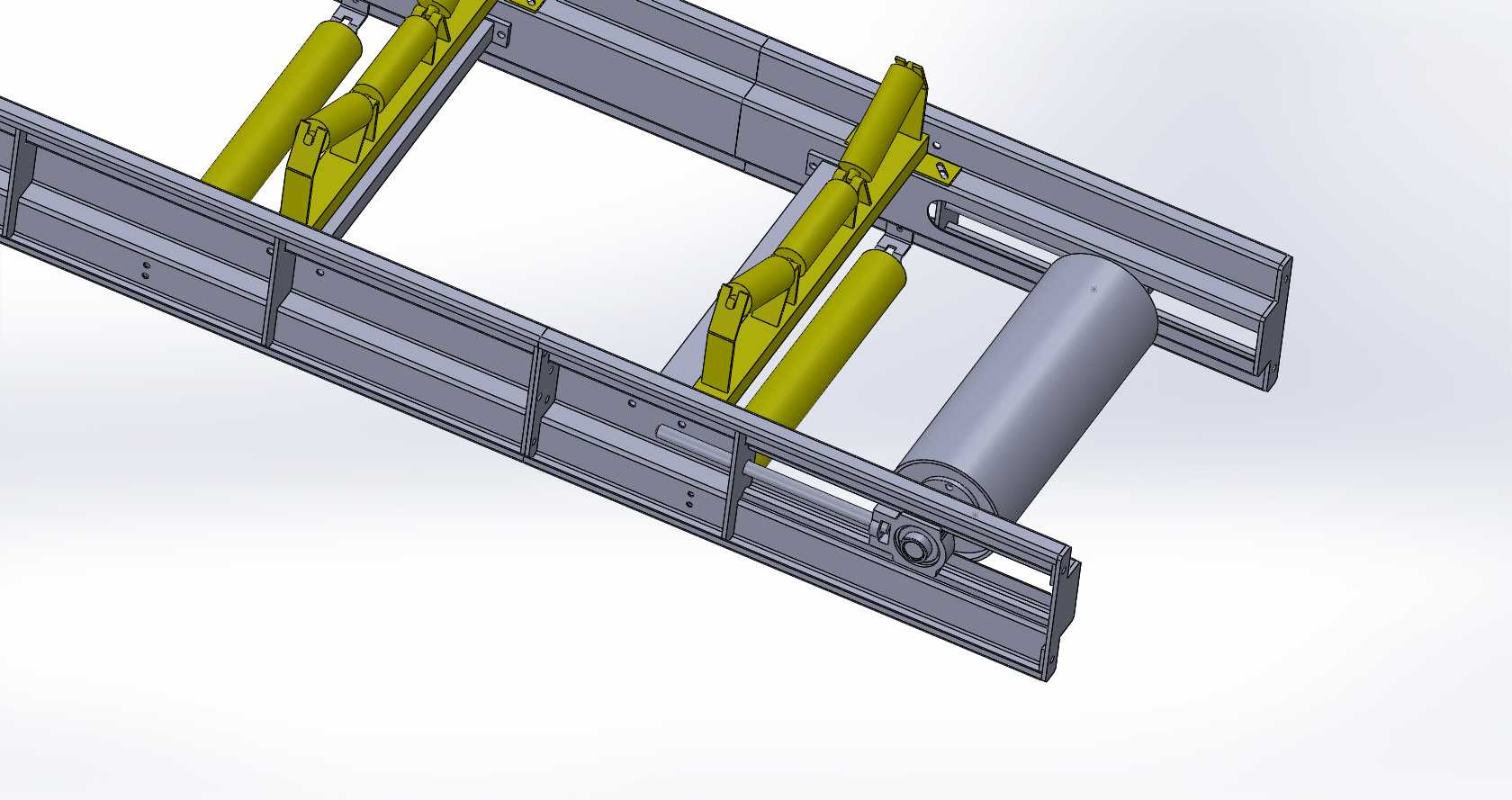

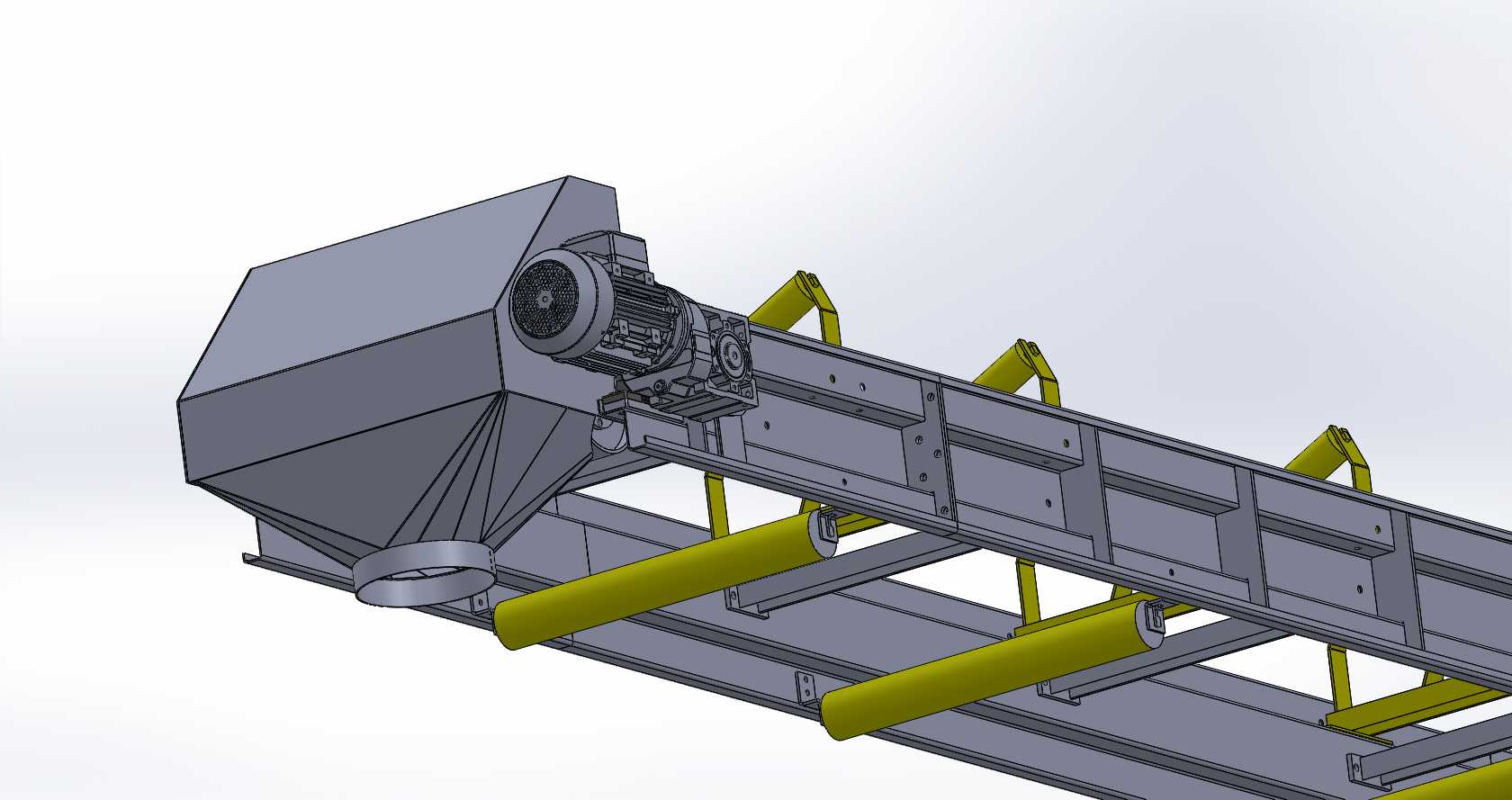

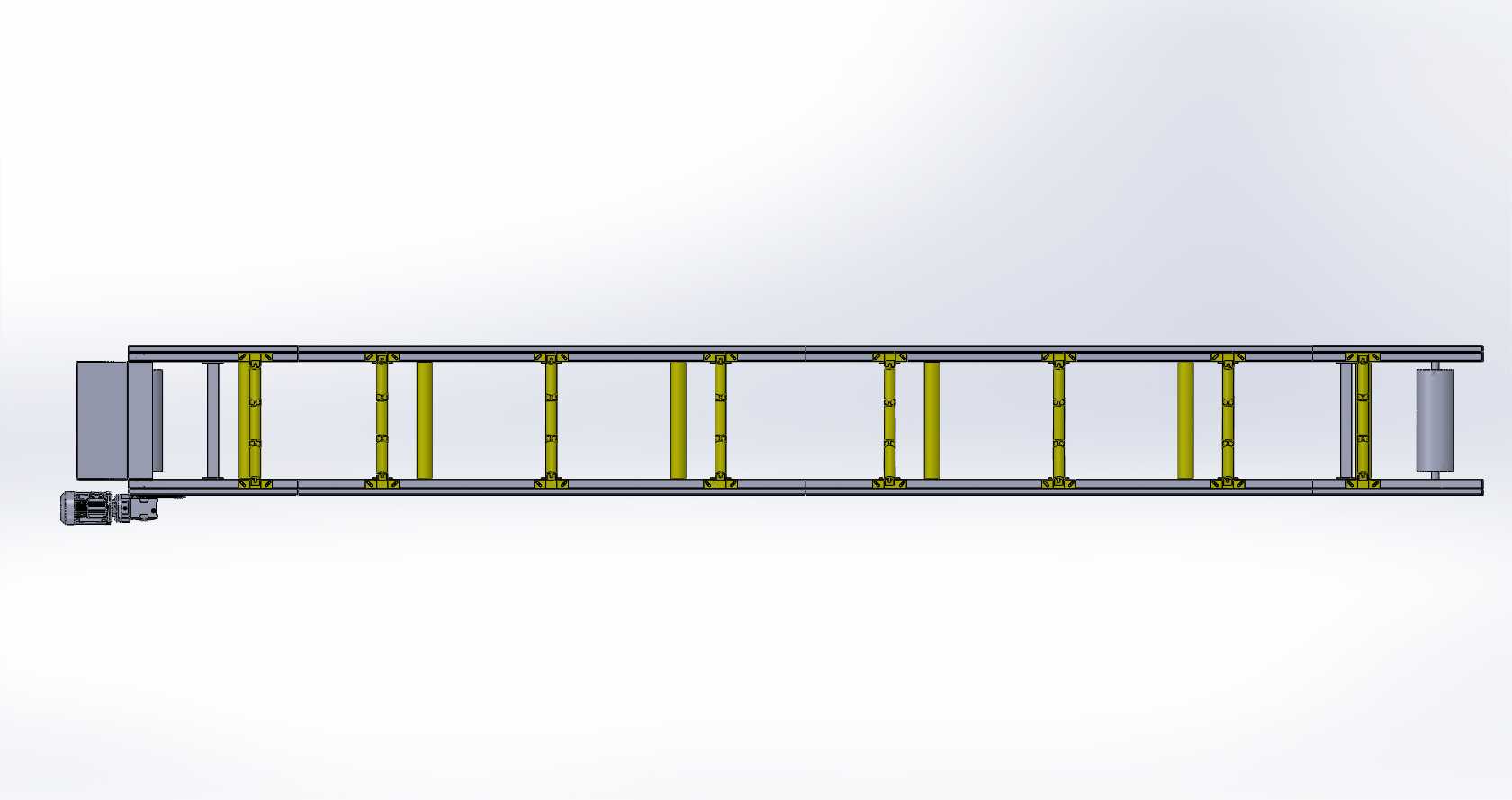

这款带宽500mm的皮带输送设备，在散料加工、包装产线、仓储转运场景里的适配性很强，日常可用来输送颗粒状、小块状的工业原料、成品包装物，也能在流水线工位间完成工件的中转传递，相比人工转运能大幅降低跨工位搬运的劳动强度，也能避免物料转运过程中的撒漏、磕碰问题。从结构设计来看，整机采用分段式机架拼接思路，主体框架用标准型钢焊接成型，槽型托辊组按固定间距排布在机架上，将输送皮带托举成内凹的槽型截面，能有效减少散料输送过程中的侧向撒漏，相比平皮带输送的散料承载量能提升三成左右；回程段配套平行下托辊，承托返程段皮带避免下垂剐蹭机架，降低皮带运行的磨损速率。驱动端布置在设备头部，配套驱动滚筒与张紧调节结构，可根据现场安装的实际张力需求调整皮带张紧度，避免运行过程中出现皮带打滑、跑偏的问题；尾部设置改向滚筒，配合导料结构可承接上游设备落下的物料，导料槽的延伸段能让物料落到皮带中心位置，减少落料偏载带来的皮带跑偏风险。安装边界上，整机的宽度方向尺寸控制在700mm以内，对车间内狭窄通道、设备间隙的适配性较好，机架底部预留了地脚安装孔，可直接通过膨胀螺栓固定在硬化地面上，也可根据现场布局需求搭配可调支脚调整整机高度与水平度，适配不同上下游设备的接料高度差。设计过程中重点校核了托辊组的排布间距，针对500mm带宽的常用输送载荷，将上托辊间距控制在合理范围，既避免托辊过密增加整机自重与制造成本，也防止托辊间距过大导致皮带下垂量超标，运行过程中出现物料颠簸撒漏的问题；侧托辊的槽角选用常规散料输送的通用角度，兼顾物料承载量与皮带的弯折疲劳寿命，适配多数普通工况下的长期连续运行需求。机架的侧边预留了安全护栏、急停拉绳的安装位，后期可根据现场安全规范加装附属防护结构，不需要额外对主体机架进行打孔焊接改造；头尾滚筒处都预留了清扫器安装位置，可加装刮板清扫器清理皮带表面粘附的细颗粒物料，避免粘料进入滚筒与皮带的间隙造成皮带磨损、跑偏。
