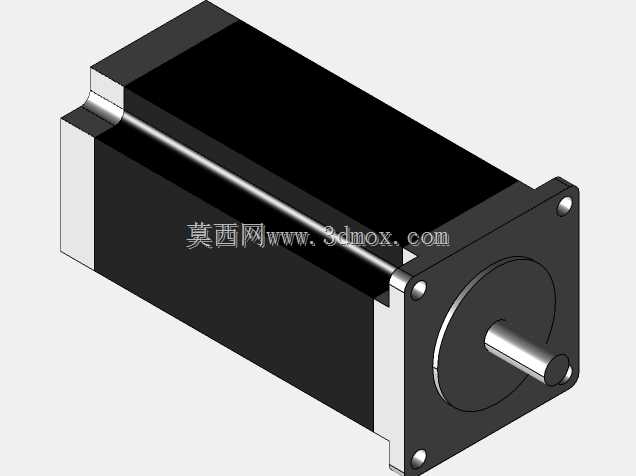

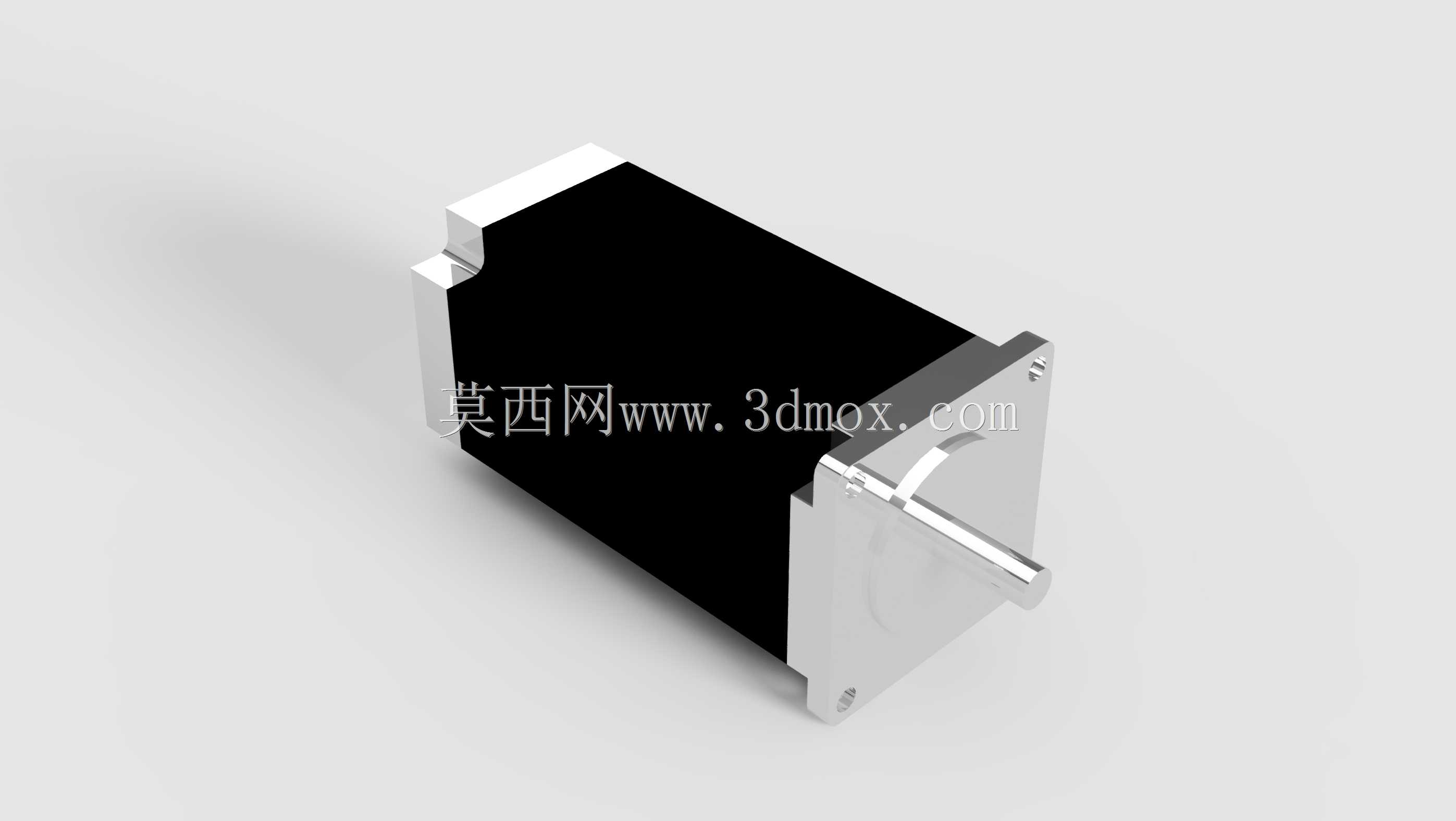

Nema23规格步进电机结构设计方案

　　在小型数控设备的搭建与改造场景中，进给轴的动力选型直接决定了设备的加工精度与运行稳定性，Nema23规格的步进电机是桌面级DIY数控机床、小型雕刻设备、3D打印改装设备中应用占比极高的动力元件，这类电机的安装孔位遵循行业通用的法兰尺寸标准，能够适配市面上绝大多数的直线滑台、同步带传动模组、滚珠丝杠安装座，无需额外设计转接板即可完成装配，大幅降低非标设备的搭建周期。这款步进电机的结构设计完全围绕小型数控设备的实际运行需求展开，在定子绕组的排布上预留了足够的散热间隙，电机外壳采用带轴向散热筋的结构设计，能够在连续低速大扭矩输出的工况下，快速将绕组产生的热量传导到外界环境中，避免长时间运行出现的扭矩衰减、丢步问题。

　　电机的输出轴采用标准D型轴截面设计，与同步轮、联轴器的配合面无需额外加工键槽，依靠顶丝锁紧即可传递额定扭矩，同时轴伸长度经过精准核算，既能够满足常规联轴器的装配深度要求，又不会出现轴伸过长导致的悬臂弯曲变形问题，在快速进给的启停过程中可以减少轴端的径向跳动量，提升传动系统的整体刚性。从安装边界来看，这款电机的法兰端面到后端编码器盖（若适配闭环版本）的总长度控制在常规同扭矩电机的紧凑区间内，四个安装孔的位置度公差严格遵循Nema23的通用标准，安装孔采用通孔设计，可从电机前端直接穿入内六角螺丝固定到安装座上，装配时无需在电机后侧预留扳手操作空间，能够适配安装空间局促的小型设备机架布局。在实际DIY数控设备的选型过程中，

　　这类电机的三维模型可以直接导入装配体中做干涉检查，提前验证电机与设备机架、拖链、防护罩的位置关系，避免加工完结构件后出现装配干涉的问题，同时模型中预留的出线口位置也能帮助设计者提前规划线缆的走线路径，优化拖链的弯曲半径，减少设备运行过程中线缆的磨损概率。电机的后端盖设计有标准的减震垫安装槽，可搭配橡胶减震垫降低电机运行时的高频振动传递到机架上，提升加工过程中工件的表面光洁度，端盖上的轴承位采用过盈配合的公差设计，能够承受一定的轴向负载，满足垂直轴安装时的负载承载需求，无需额外加装推力轴承即可承担小型主轴或者Z轴滑台的重量。
