450吨级门式起重设备三维设计作品

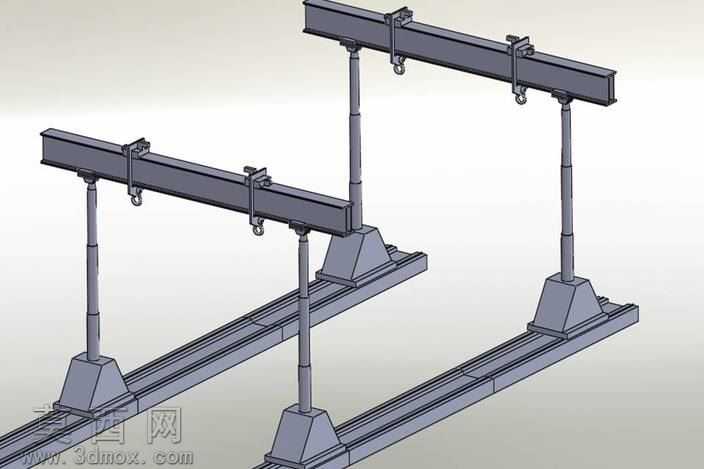

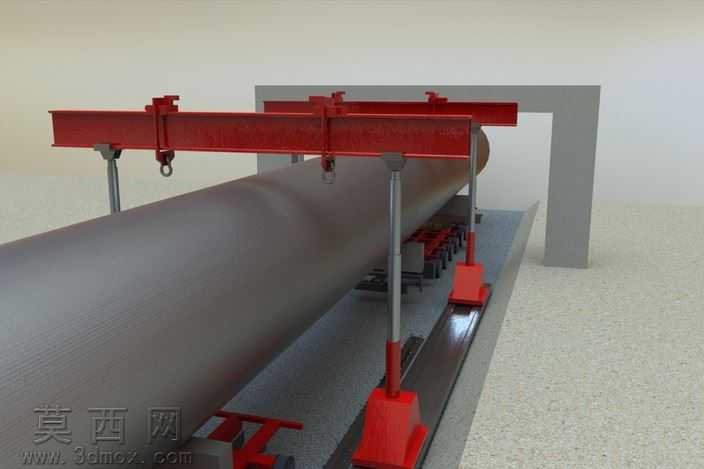

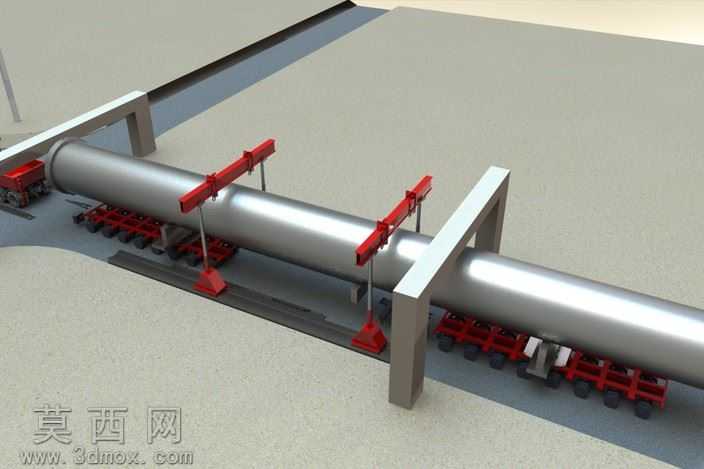

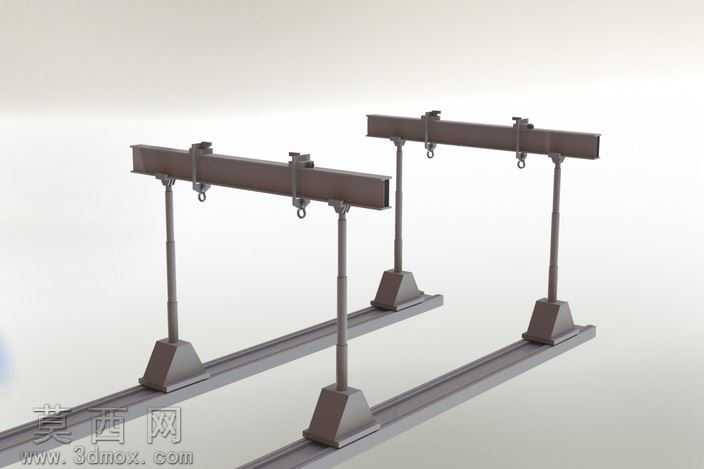

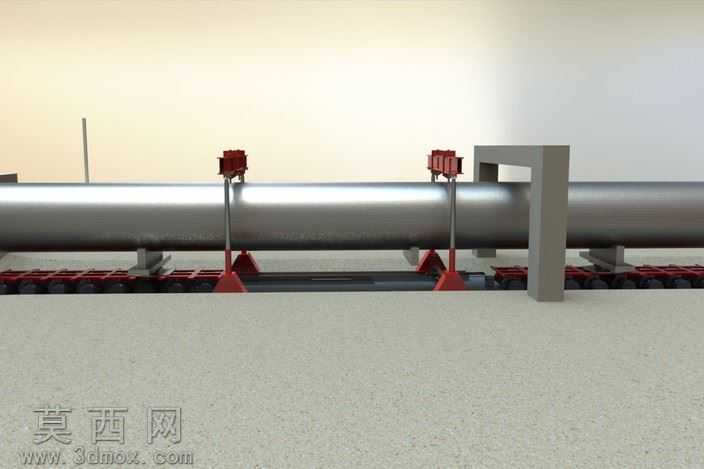

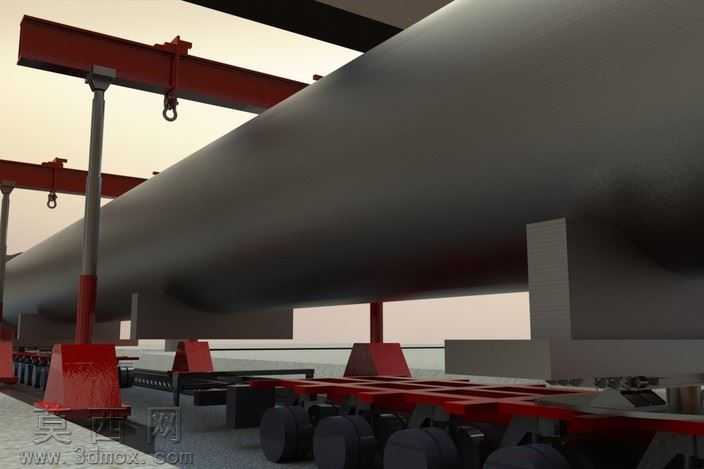

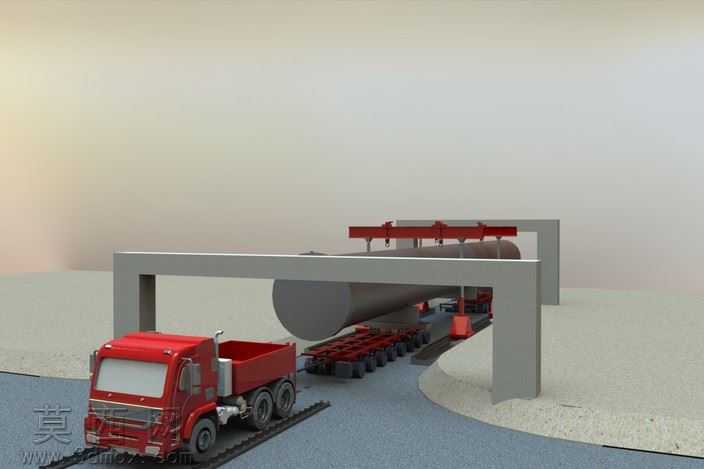

本作品为450吨能力门式起重机的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循重型起重设备的设计规范，对整机各组成部分进行1:1比例的精准还原。建模阶段首先搭建整体装配骨架，确定主梁跨度、支腿高度、起升行程等核心参数的基准坐标系，确保各部件装配关系完全符合实际工程逻辑。主梁部分采用箱型梁结构建模，对翼缘板、腹板的拼接结构，以及主梁上的小车运行轨道、吊点连接座、加强筋板都做了精细化特征建模，还原了重型主梁的受力结构设计；支腿部分分别构建了刚性支腿与柔性支腿的独立模型，还原了支腿与主梁的铰接连接结构、支腿底部的行走台车结构，台车上的车轮组、驱动安装位、夹轨器组件都做了细节刻画，同时对支腿的变截面结构做了平滑过渡处理，兼顾结构合理性与视觉真实感。起升机构部分，对起重小车的车架、卷筒组、滑轮组、吊钩吊具、钢丝绳导向结构都进行了独立建模，还原了大吨位起升机构的多滑轮组倍率设计，吊钩部分做了防脱卡、吊重标识位的细节特征。渲染阶段采用工业场景化渲染方案，为不同部件赋予对应材质：主梁与支腿的金属结构件赋予哑光红色防锈漆材质，还原工程设备的涂装效果；轨道、车轮等摩擦部件赋予高碳钢金属材质，添加细微的磨损纹理提升真实感；钢丝绳赋予多股绞合的金属材质，还原钢丝绳的纹理细节；地面部分赋予工业厂房的水泥地面材质，搭配浅灰色的厂房墙体背景，模拟设备在厂区作业的真实场景。设计思路围绕大吨位门式起重机的重载作业需求展开，重点还原设备用于重型工件，如大型管道、重型钢结构件的吊装搬运作业场景，模型中搭配了待吊装的大型管状工件，直观展示设备的作业工况与承载能力；各运动部件都保留了合理的运动自由度约束，可用于模拟起升、小车行走、整机沿轨道运行的动作过程，既可以作为重型起重设备的结构展示素材，也可用于相关的工程教学、方案演示场景。建模过程中对各部件的配合间隙做了合理设置，避免出现装配干涉问题，同时对非核心的微小零件做了适度简化，在保证结构还原度的前提下控制模型整体体量，兼顾展示效果与使用流畅度。
