五百吨液压起重机臂架结构三维设计

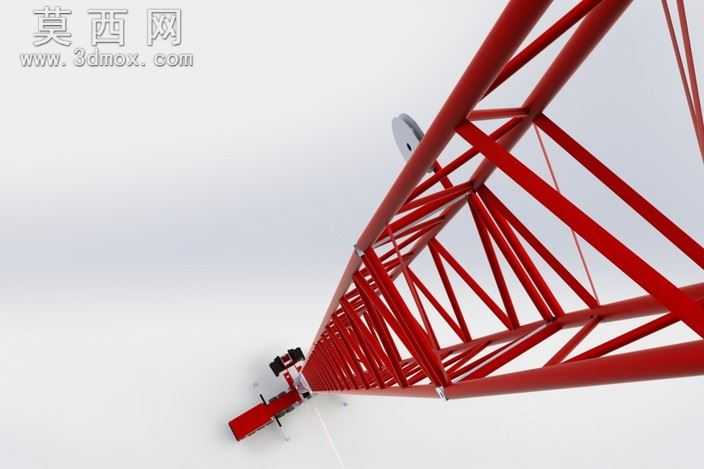

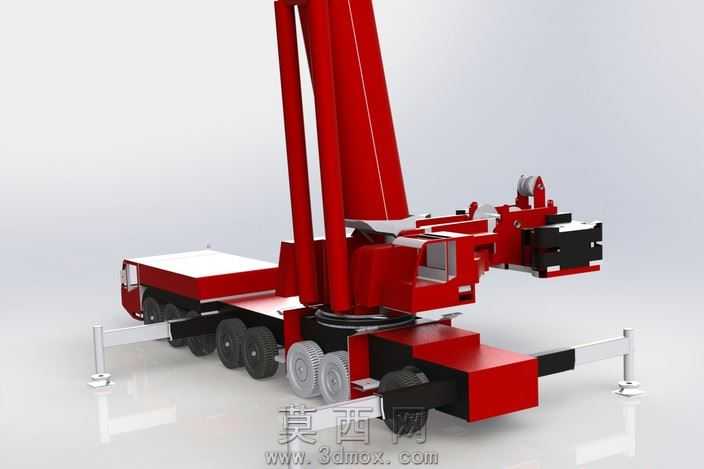

本作品为大吨位液压起重机的臂架系统三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循工程机械设计的严谨逻辑，从结构合理性、工程实用性角度出发完成全流程搭建。建模初期先梳理液压起重机的核心受力逻辑，针对500吨级起重工况的载荷特性，确定多节伸缩臂的分段比例、连接节点位置，将变幅机构、配重挂载结构的装配关系作为核心设计重点，确保各部件的装配约束完全符合实际工程机械的运动逻辑。材质设置阶段，针对臂架主体的高强度合金钢结构，赋予对应金属材质参数，还原钢材表面的哑光金属质感，对臂架表面的警示涂装做分层材质处理，红色漆面设置轻微的反光与粗糙度参数，顶部桁架结构的格构式构件单独设置材质，区分金属构件与附属爬梯、线缆的材质差异，让整体渲染效果贴近真实工程设备的视觉表现。结构设计上，重点还原了多节伸缩臂的套接结构，每一节臂段的连接滑块、液压油缸安装位都做了精细化建模，变幅油缸的铰接点位置经过参数化校验，匹配49米变幅幅度下的受力角度，配重挂载结构的连接接口做了标准化设计，可适配45吨级配重块的挂载需求，所有部件的装配间隙都参考实际工程公差设置，避免出现结构干涉问题。设计思路围绕大吨位起重机的实际作业场景展开，既保证臂架整体的结构强度表现，也兼顾了三维模型的装配可读性，每一个子部件都保留了独立的建模参数，可根据不同的起重参数需求调整臂节长度、变幅角度、配重规格，模型整体结构层级清晰，从底部臂架基座到顶部臂头的滑轮组、桁架结构都做了完整还原，没有省略核心受力构件，可用于工程机械结构展示、起重工况模拟、液压系统原理演示等场景，渲染阶段采用柔和的漫反射光源，突出臂架的修长结构特征，清晰展现多节臂的分段设计与整体比例关系，让观看者可以直观理解大吨位液压起重机臂架系统的构造逻辑。
