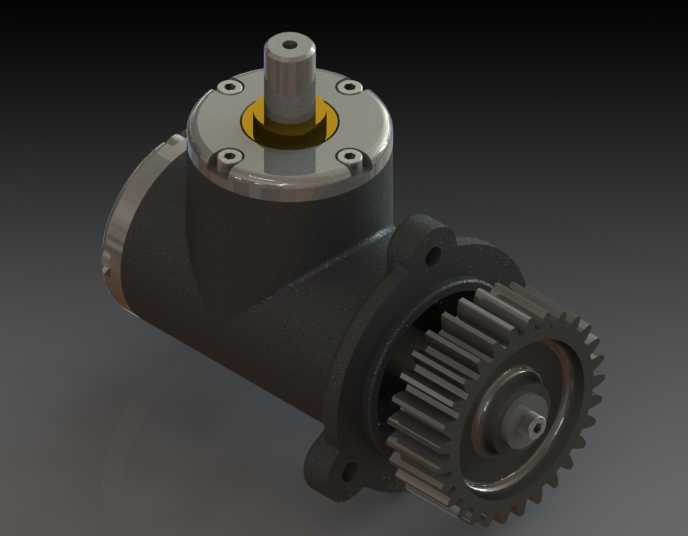

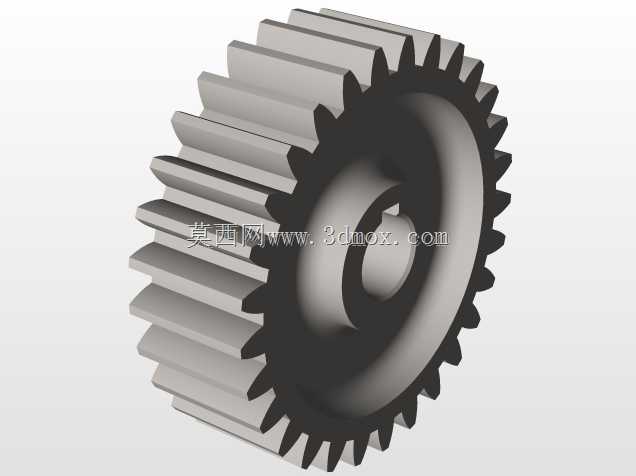

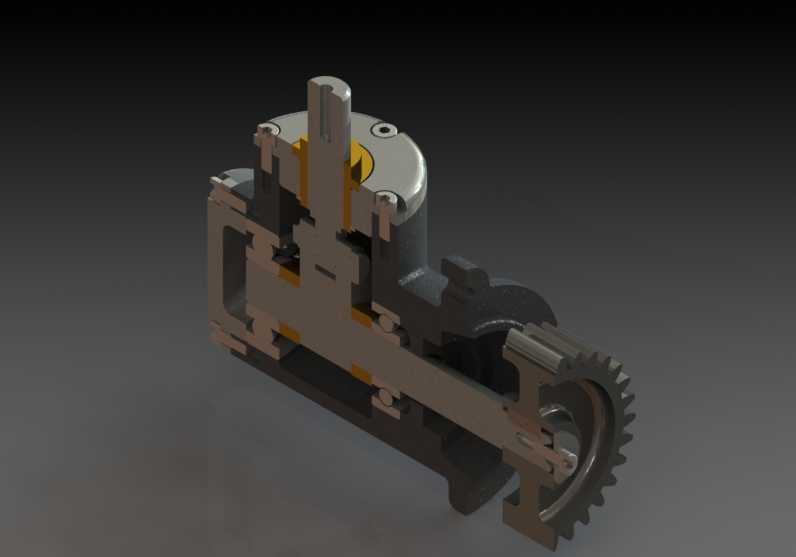

这款外啮合齿轮泵的结构设计,完全围绕液压系统低压工况的实际使用需求展开,在做结构排布时,优先考虑了泵体内部容积效率与运行稳定性的平衡。从剖视结构可以看到,主动齿轮轴与从动齿轮的啮合间隙、齿顶与泵壳内壁的配合间隙都做了针对性的结构约束,这类间隙控制直接决定了泵的容积损失大小,间隙过大会导致内泄漏超标,系统压力建不起来,间隙过小则会在运行时出现齿顶刮蹭泵壳、齿轮啮合卡滞的问题,建模时对配合公差带的预留完全参照液压元件的常规设计规范。
从实际应用场景来看,这类齿轮泵多用于小型液压站、机床润滑系统、轻型工程机械的辅助液压回路,也可作为燃油输送、低压润滑油输送的动力元件,相比叶片泵、柱塞泵,它的结构更简单,抗油液污染能力更强,对使用环境的要求更低,维护成本也更可控。设计时将进油口设置在齿轮脱开啮合的一侧,出油口设置在齿轮进入啮合的一侧,利用啮合过程中轮齿脱开侧容积增大形成负压吸油,轮齿进入啮合侧容积减小压油的原理实现流体输送,整个流道的走向做了圆弧过渡处理,避免油液在泵腔内出现湍流、气蚀的问题。

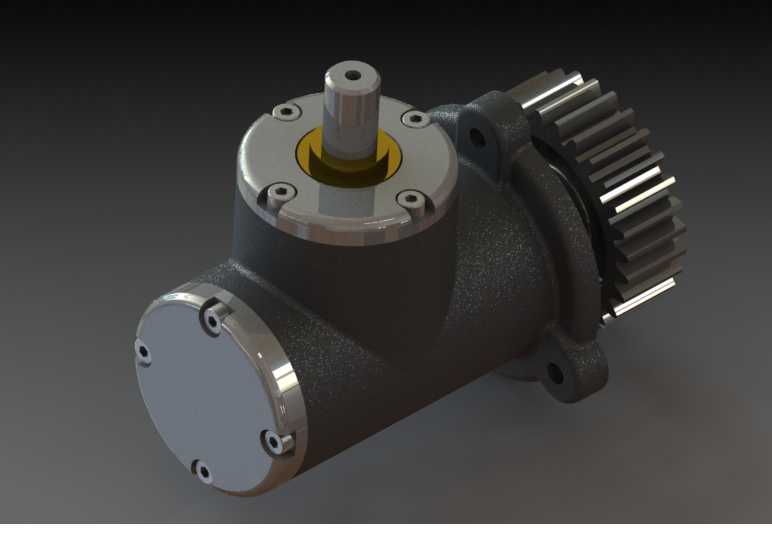

安装边界方面,泵体的连接法兰做了标准的安装孔位排布,输入轴的轴伸尺寸、键槽规格都匹配常规的电机输出轴连接尺寸,不需要额外做转接件就能直接和标准Y系列电机直连安装,泵体的外形轮廓做了规整化处理,在设备内部布局时不会和周边的阀块、管路出现干涉,进出油口的螺纹规格采用通用的管螺纹标准,和常规液压管路的接头可以直接适配。

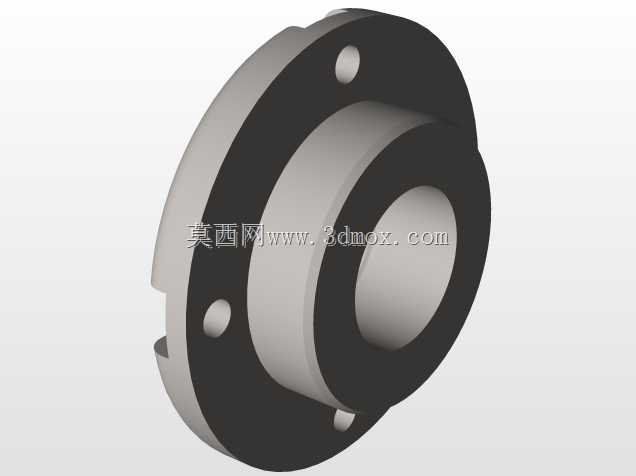

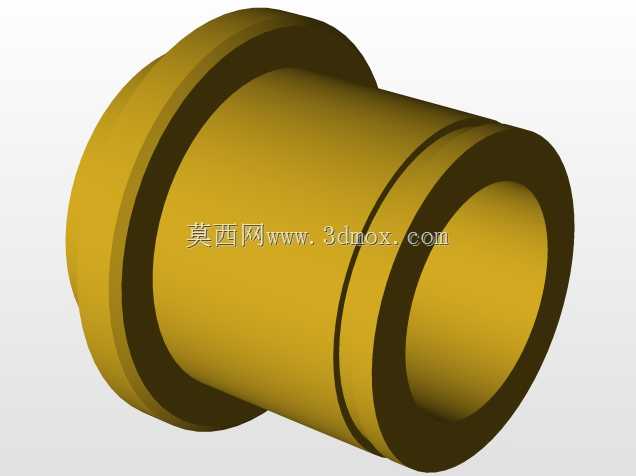

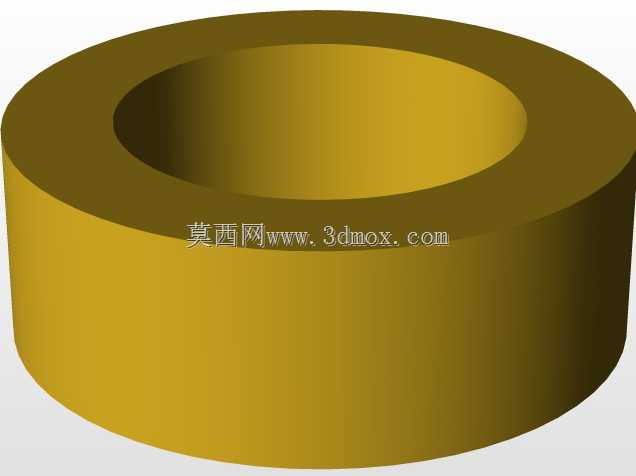

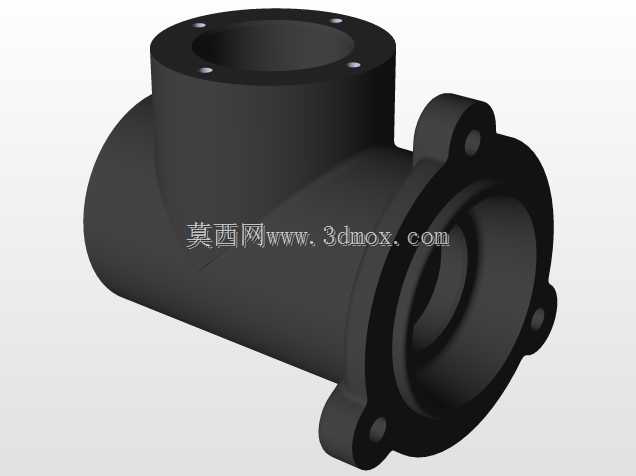

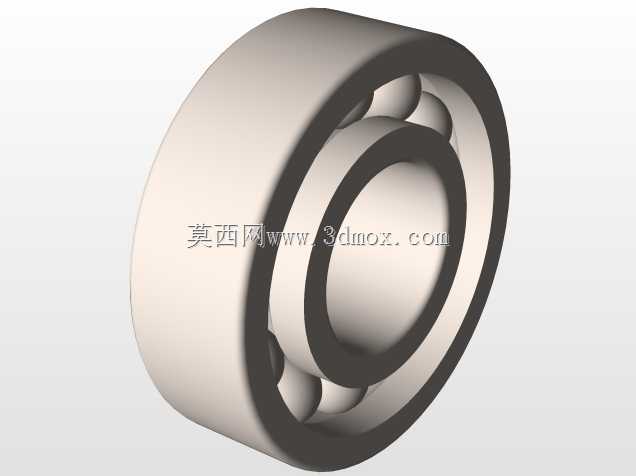

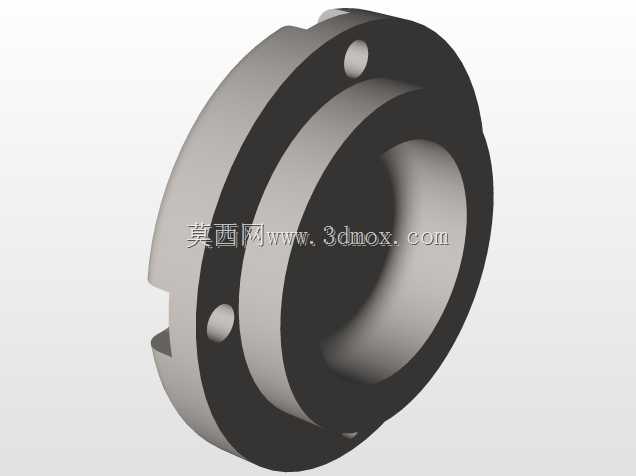

内部的密封结构设计上,主动轴伸出端采用了骨架油封配合轴套的结构,防止泵运行时油液从轴伸处泄漏,齿轮两侧的侧板采用了浮动式压力补偿结构,能够在泵运行时随着压力升高自动贴紧齿轮端面,补偿端面磨损带来的间隙增大问题,延长泵的整体使用寿命。泵体的壳体采用分体式结构,分为前盖、泵体主体、后盖三个部分,通过螺栓紧固连接,装配时可以依次装入齿轮轴、侧板、密封件,后期维护拆解也不需要专用工装,就能快速更换磨损的密封件或者齿轮部件。建模过程中对所有的配合面都做了公差标注的预留,比如齿轮轴与轴承安装位的配合、轴承与泵壳安装孔的配合,都符合基孔制的公差选用要求,拿到模型后可以直接导出工程图用于生产加工,也可以用于液压系统的整机装配仿真,验证泵在设备中的安装位置、管路连接走向是否合理。
