带避震功能的上翻门支撑铰链结构设计

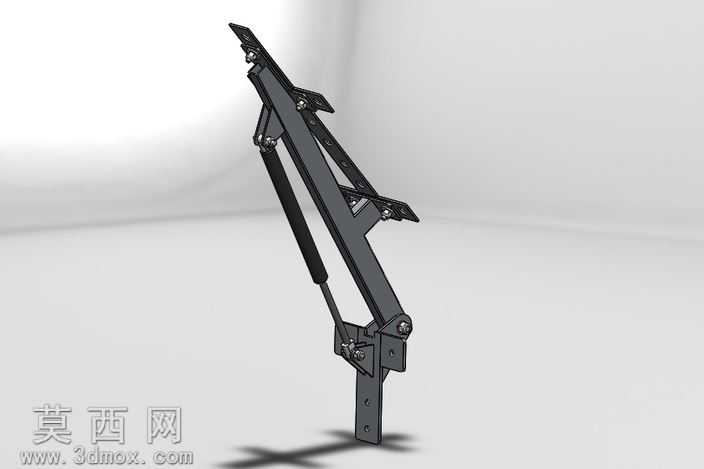

本作品为带避震缓冲功能的上翻门支撑铰链三维模型，采用SolidWorks进行全参数化建模，建模过程严格遵循机械设计公差配合标准，对每一处连接结构、安装孔位、运动副都进行了精准还原，确保模型可直接用于后续的工程出图、运动仿真与结构验证。模型整体采用装配体模式搭建，将整体结构拆分为固定安装底座、主支撑臂、辅助联动臂、气弹簧避震组件、铰接销轴、端部安装板六大独立零件模块，各零件间通过同轴心、重合等标准配合关系完成装配，完整还原了铰链的开合运动逻辑，可直接进行运动范围模拟、干涉检查，验证开合过程中各部件的运动轨迹是否合理，避免实际生产装配后出现卡滞、碰撞问题。渲染阶段采用哑光工业灰作为主金属构件的基础材质，模拟冷轧钢冲压成型后经喷塑处理的真实表面质感，对气弹簧的活塞杆部分采用抛光镀铬金属材质，还原金属杆件的高反光特性，气弹簧外缸筒采用哑光黑色橡胶漆质感，区分不同功能部件的视觉差异；场景搭建采用柔和的影棚布光，通过主光源、补光、环境反射的搭配，清晰呈现构件的棱边转折、铰接处的结构细节，避免阴影过重遮挡关键结构，同时添加柔和的地面接触阴影，增强模型的空间立体感，让整体渲染效果贴近实物展示效果。结构设计上，该铰链采用多连杆联动结构搭配气弹簧避震组件，既可以实现上翻门开启过程中的平稳支撑，也能在门体关闭、开启到末端位置时提供缓冲阻尼效果，避免门体与柜体发生刚性碰撞产生噪音与结构损伤；所有安装板上的孔位都按照通用门窗五金的安装标准进行设计，预留了适配不同安装场景的调节余量，铰接位置的销轴结构还原了真实的卡簧限位、轴套减摩结构，确保模型的结构合理性完全符合实际五金件的生产工艺要求。设计过程中重点考量了铰链的承重能力与运动平顺性，通过多连杆的力臂分配搭配气弹簧的支撑力参数匹配，让门体在整个开合行程中都能获得均匀的支撑力，既可以在任意角度悬停，也能避免开启时门体快速弹起、关闭时突然下落的问题，避震组件的布局避开了连杆运动的干涉区域，整体结构紧凑，安装后不会占用过多柜体内部空间，适配各类上翻式柜门、设备箱门的安装使用需求。
