陶瓷烧制用双层镂空窑炉承载搁架

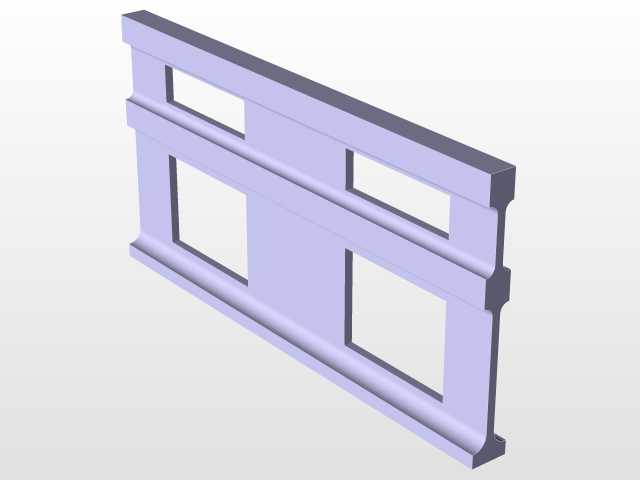

该构件为陶瓷烧结工序配套的窑内承载搁架，主要应用于隧道窑、梭式窑等连续或间歇式热加工场景，承担坯件码放、热流疏导的核心作用，是日用瓷、建筑瓷批量烧制环节的常用工装部件。从结构设计来看，整体采用双层横梁搭配竖向支撑的框架式构型，上下两层各预留两个矩形镂空区域，竖向支撑柱分布于架体两端及中部横梁衔接位置，底部设置通长的落地支撑边，保证放置于窑车台面时的接触面积充足，避免高温下因局部应力集中出现架体变形、倾翻的问题。设计阶段优先考虑窑内热风循环的需求，镂空区域的开孔尺寸经过反复校核，既保证上下层码放的坯件周围有足够的热流通道，减少窑内温差带来的成品色差、生烧缺陷，又兼顾架体整体的抗弯强度，避免满负荷码坯时横梁出现下挠变形。架体表面做了专用耐高温涂层处理，基底采用耐火粉末压制成型后高温烧结而成，表面涂层能够降低坯件与架体接触面的粘结概率，减少釉面粘渣的废品率，同时提升架体本身的抗热震性能，反复经历升温、降温的热循环过程时，不易出现开裂、表层剥落的问题，延长工装的使用寿命。从安装边界来看，架体的长度、高度尺寸适配常规窑车的层架间距，两端的竖向支撑外侧做了微小的倒角处理，方便多层搁架叠放码垛时的对位操作，叠放后上下层架体的支撑柱完全对齐，载荷能够垂直传递到窑车台面，不会出现偏载。实际使用过程中，可根据烧制产品的尺寸调整每层的码放密度，镂空区域的边缘做了圆弧过渡处理，避免尖锐棱角刮蹭坯体的素坯表面，减少转运、码放过程中的坯件破损率。架体的横梁截面采用矩形加厚设计，在相同自重下比平板式搁板拥有更高的承载能力，同时镂空结构能够降低架体本身的蓄热率，减少窑炉升温过程中无效的热量消耗，帮助降低烧结工序的能耗成本。中部的竖向支撑将每层的两个镂空区域分隔开，码放坯件时可按照品类分区摆放，方便不同配方坯件的烧制管控，避免不同收缩率的产品混放导致的倾倒风险。
