汽车悬架球铰连接叉骨结构设计

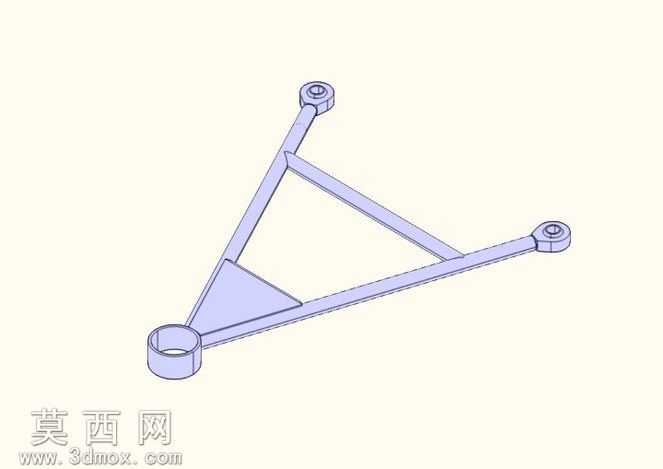

本作品为汽车底盘悬架系统的球铰连接叉骨三维结构设计，采用三维参数化建模方式完成整体装配构建，建模过程严格遵循汽车底盘零部件的设计规范与装配逻辑。建模阶段首先完成叉骨主体的轮廓草绘，以三角形稳定框架作为基础受力结构，通过拉伸、筋特征添加构建出主体承载结构，三个连接端分别设计为带安装孔的铰接头结构，其中一端为大尺寸套筒式球铰安装位，另外两端为带同轴孔的耳片式连接位，用于与车架、推杆等周边部件完成铰接装配。建模过程中对各连接部位的圆角过渡、壁厚均匀性做了参数化控制，既保证结构受力的均匀传递，避免应力集中问题，也兼顾了实际冲压或铸造加工的工艺可行性。材质设定上，主体结构采用汽车底盘常用的高强度合金钢材质，渲染阶段赋予金属哑光漆面效果，清晰呈现结构的轮廓边界与筋位分布，装配过程中严格校验各铰接孔的同轴度、安装面的平面度公差，确保球铰装配后可实现预设角度范围内的灵活摆动，满足悬架系统运动过程中的位移补偿需求。设计思路围绕悬架部件的承载与运动双重需求展开，三角形的主体框架可在轻量化的前提下提供足够的抗扭、抗弯刚度，三个铰接点的位置布局经过运动学校核，可匹配悬架跳动过程中的运动轨迹，避免运动干涉问题，同时各安装位的尺寸参数参考通用乘用车球铰的标准规格设计，具备实际工程参考价值，可用于汽车底盘设计的教学演示、结构方案验证等场景。
