汽车凸轮与爪限滑差速器结构设计

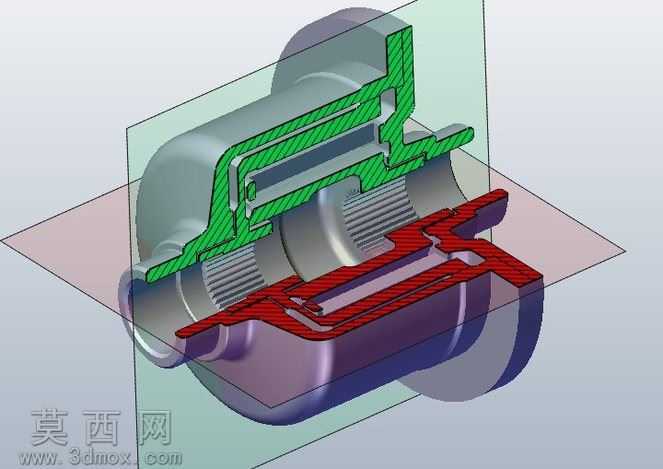

本作品为汽车传动系统核心部件的三维参数化设计成果，依托三维建模软件完成全结构的精准构建，完整呈现凸轮与爪式限滑差速器的内部配合逻辑与装配关系。建模过程中采用参数化驱动的设计思路，将内外凸轮上的叶瓣数量、叶瓣长度、爪件啮合尺寸、花键参数等核心尺寸设置为可调整变量，便于后续根据不同车型的传动需求快速修改模型参数，大幅提升设计迭代效率。模型构建阶段严格遵循机械设计公差规范，对凸轮的型面轮廓采用样条曲线精准拟合，保证凸轮转动过程中与爪件的接触轨迹平滑连续，避免传动过程中出现卡滞、冲击等问题；爪件的卡合齿面经过倒角与应力释放结构处理，在建模时同步完成干涉检查，确保爪件在差速锁止与差速滑动两种工况下都能顺畅动作，无结构干涉问题。花键部分采用标准渐开线齿形建模，齿距、齿厚、齿顶高参数完全匹配汽车传动花键的行业标准，保证与配套传动轴的装配适配性。渲染阶段采用半透明剖切展示方式，将差速器外壳设置为半透明金属材质，内部凸轮部件赋予醒目的绿色工程塑料质感材质，爪件与传动毂部分赋予红色金属漆材质，通过不同材质的色彩与透明度区分，清晰展现内部各部件的层级关系与装配位置，无需拆解模型即可直观观察到凸轮与爪件的配合路径、花键的啮合状态。设计过程中充分考虑限滑差速器的工作逻辑，通过结构建模还原了正常差速时凸轮与爪件的相对滑动状态，以及锁止工况下爪件与凸轮卡合传递扭矩的结构形态，完整呈现该类差速器的机械原理。模型同时完成了装配体层级的配合约束设置，可直接用于运动仿真，模拟车辆行驶过程中差速器的动作过程，验证凸轮型线与爪件结构的合理性，为后续的工程化生产、有限元分析提供可靠的三维模型基础。
