热轧钢L型截面标准结构件三维设计

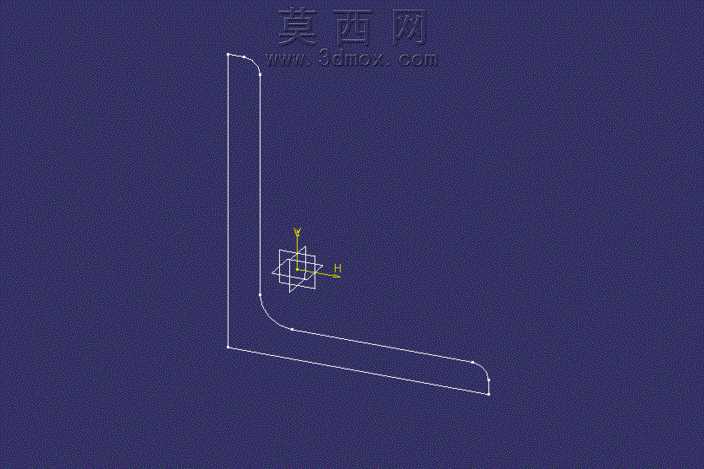

本作品为符合DIN1029标准的热轧钢L型截面构件三维建模成果，建模过程依托CATIA V5R21平台完成，全程遵循机械结构件参数化建模逻辑，保障模型尺寸精度与工程实用性。建模初期首先梳理热轧等边角钢的成型工艺特征，明确热轧工艺带来的圆角过渡、壁厚均匀性等细节要求，摒弃生硬直角拼接的错误建模思路，以草图绘制为核心起点，在草图平面内精准绘制L型截面的外轮廓线，严格匹配标准规定的肢长、肢厚尺寸参数，同时对转角处、肢端处的热轧圆角进行精准约束，确保圆角半径符合热轧型钢的工艺公差要求，避免出现工艺无法实现的尖锐棱角结构。完成截面草图后采用凸台拉伸特征生成构件基础实体，建模过程中全程开启参数关联，将截面的肢长、肢厚、圆角半径等核心尺寸与设计表参数绑定，可通过参数调整快速生成不同规格的L型截面型钢，覆盖从20×3到100×14的全系列标准尺寸，满足不同场景的结构选型需求。材质配置阶段针对热轧钢的材料特性，在软件材质库中匹配对应热轧碳素结构钢的材质属性，设置符合热轧钢材表面的哑光金属质感，调整表面粗糙度参数还原热轧工艺形成的自然氧化层表面效果，未做过度抛光的失真渲染处理，保障模型视觉效果与实物状态一致。结构设计层面严格遵循DIN1029标准的截面力学特性要求，建模完成后通过软件内置的测量工具校验截面的形心位置、惯性矩、截面模量等核心力学参数，确保模型参数与标准手册数值一致，可直接用于后续的结构装配、力学仿真分析场景。模型细节处理上，对热轧工艺形成的微小过渡圆弧、边缘钝边都做了精细化还原，没有省略工艺细节，避免模型在后续工程应用中出现装配干涉、仿真计算偏差等问题，整体建模逻辑清晰，参数化程度高，既可以作为独立的标准件模型调用，也可作为钢结构设计、机械机架设计的基础构件素材，适配各类需要用到热轧L型型钢的工程设计场景，为设计人员提供精准的标准件模型支撑，减少重复建模的工作量，提升设计效率与模型精度。
