立式往复式皂块自动切割设备结构

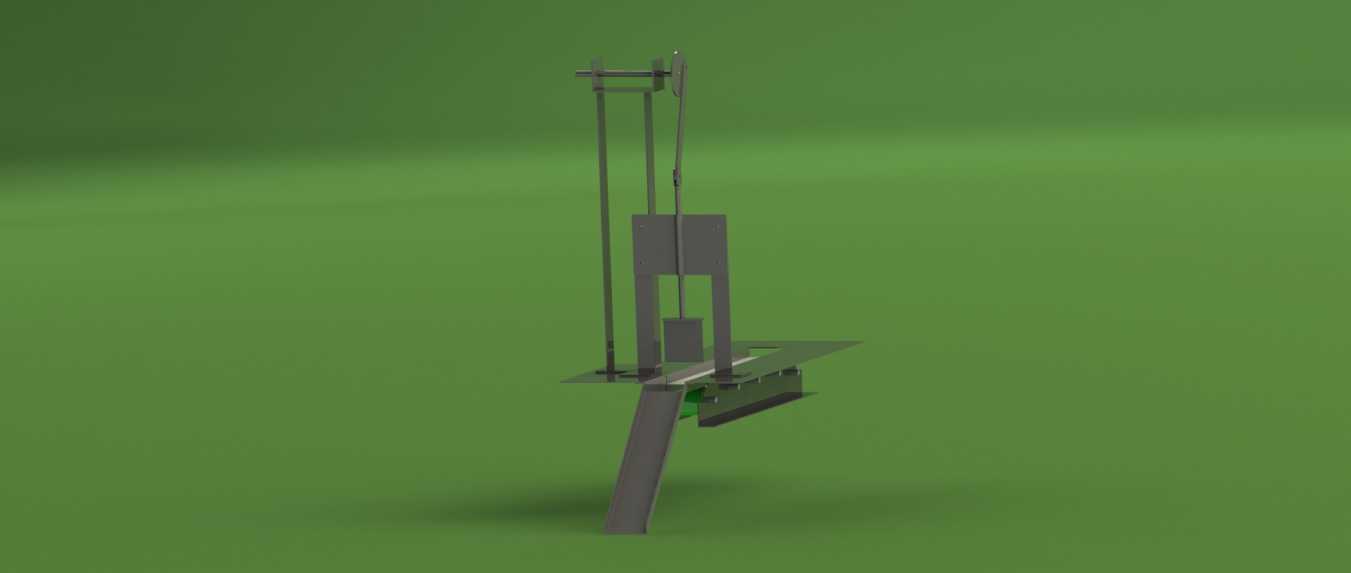

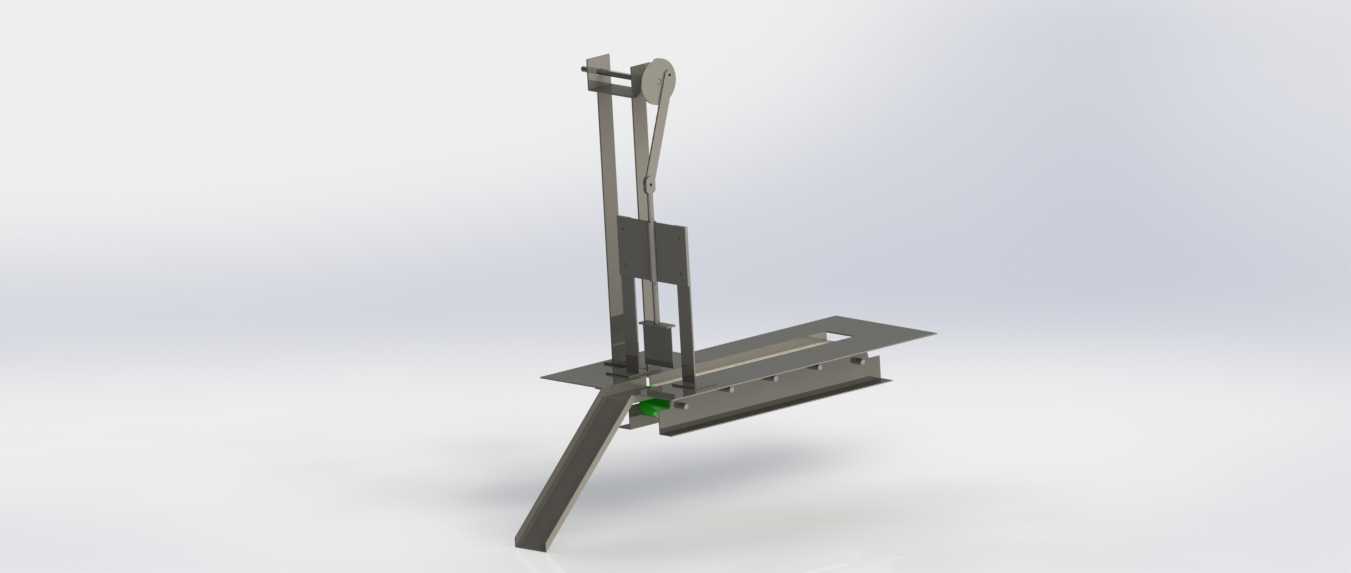

　　这套立式往复裁切结构，主要面向日化洗护品类的皂类生产前段工序，适配半固态皂条的连续定长切段作业，在小型皂品加工工坊、日化厂小批量试制线中都有明确的应用场景，可直接对接前端皂条挤出工位的出料端，完成连续挤出皂条的定长分切，替代传统人工持切刀裁切的作业模式，降低人工操作时皂块尺寸偏差、切面不规整的问题。从结构布局来看，设备采用立式立柱承载的框架设计，两根平行竖向立柱作为裁切执行端的导向承载结构，立柱底部直接固定在水平输送台的机架上，整体安装边界紧凑，横向占用空间不超过输送台宽度，竖向高度适配常规车间作业面的上方净空要求，不需要额外开挖地面基础，直接通过底部机架的连接孔位锁装在生产线的对应工位即可，适配现有皂类生产线的工位改造加装需求。

　　裁切执行端采用重力下压配合导向限位的设计思路，裁切刀架沿两根竖向立柱做直线往复运动，刀架上安装平直裁切刀片，刀片的裁切行程刚好覆盖输送台面上的皂条通过截面，不会出现裁切不到位的连边问题；刀架的往复驱动采用曲柄连杆传动结构，将旋转运动转化为刀架的竖向直线往复动作，传动结构简单可靠，日常维护只需要定期给立柱导向面加注润滑脂、检查刀片紧固状态即可，不需要复杂的参数调试。输送台采用平皮带承载结构，皮带的运行速度和刀架的裁切频率做机械联动，不需要额外配置复杂的电控同步系统，通过传动齿轮组的齿数比匹配，就能实现皂条的定长裁切，调整齿轮组的传动比即可改变裁切皂块的长度，适配不同规格皂品的生产需求，调整过程不需要专业电控人员操作，

　　一线生产人员对照传动比标识更换对应齿轮即可完成规格切换。设备的支撑斜撑从输送台底部延伸至地面，承担裁切动作产生的竖向冲击力，避免设备长期运行出现机架晃动、裁切位置偏移的问题，斜撑的角度经过受力校核，可抵消刀架下压裁切时产生的侧向力矩，保证立柱导向结构长期运行的精度保持性。在实际作业过程中，前端挤出的连续皂条顺着输送皮带进入裁切工位，刀架按照设定的频率做上下往复运动，每一次下行就完成一次皂条的切段，切下的皂块顺着皮带继续向后端输送进入下一工序，整个作业过程连续无间断，裁切效率匹配小型皂类生产线的挤出速度，不会出现物料堆积或者待料的情况。裁切刀片采用快装结构设计，刀片磨损后只需要松开两个紧固螺钉即可完成刀片更换，不需要拆解整个刀架结构，

　　减少设备停机维护的时间。导向立柱上设置有上下限位缓冲块，避免刀架运行超行程碰撞机架或者输送台面，缓冲块采用耐油橡胶材质，可吸收刀架运行到行程端点时的冲击，降低设备运行的噪音。整个设备的结构没有复杂的异形曲面零件，大部分零部件采用标准型材和通用机加工件制作，加工难度低，普通的机加工车间即可完成所有零件的加工制作，组装时只需要保证两根立柱的平行度、刀架和输送台面的垂直度即可满足运行精度要求，不需要特殊的组装工装。从实际使用的角度来看，这套结构相比转盘式、横切式的皂块裁切结构，占用空间更小，结构更简单，故障率更低，尤其适合小批量多规格的皂品生产场景，不需要复杂的电控程序调试，对生产现场的操作人员技术要求更低，日常维护成本也远低于采用伺服驱动的高精度裁切设备，对于产能要求不高、预算有限的小型皂类生产主体来说，是实用性很强的裁切作业结构。
