工业工厂带护栏斜梯作业平台结构

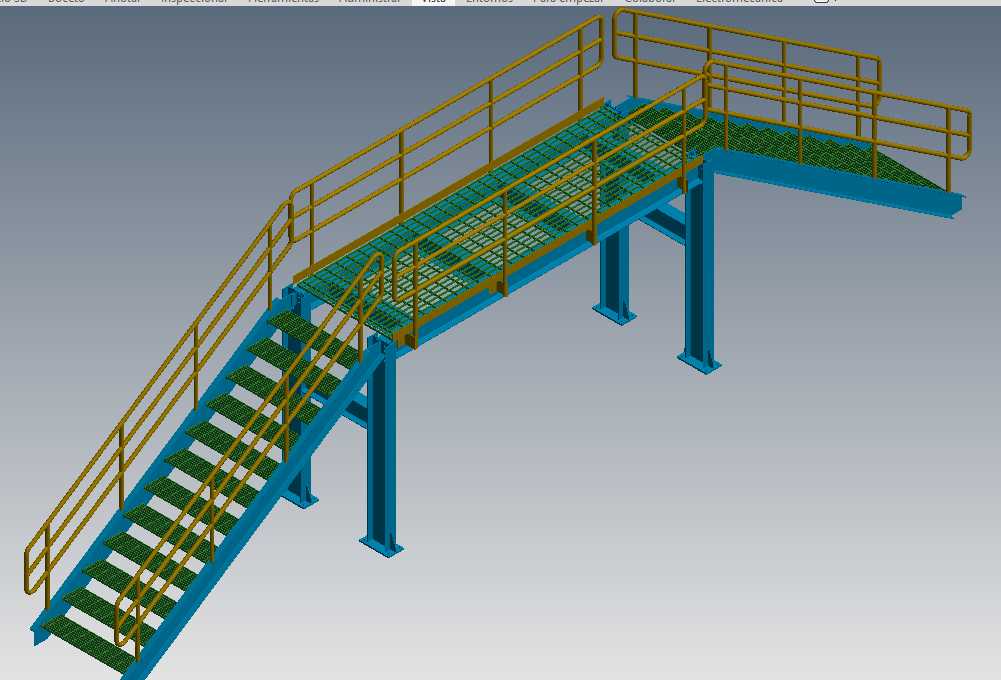

这类带斜梯的作业站台，多布置在生产车间内设备旁侧、生产线跨线位置或是仓储区域的高差衔接处，主要解决作业人员需要抵达固定高度操作位的通行与停留需求，比如设备旁的阀门操作位、生产线的巡检通道、料仓侧的取样点位，都需要这类稳定的登高作业结构来替代临时梯具，消除高空作业的滑移、坠落风险。从结构设计逻辑来看，整体采用型钢焊接框架作为承载主体，四根落地立柱作为主要承重支撑，立柱底部预留安装底板，可通过膨胀螺栓与混凝土地面固定，安装时需保证各立柱的垂直度偏差控制在千分之一以内，避免长期受载后出现结构倾斜。斜梯段的踏步采用防滑钢格板铺设，踏步高度按照人体工程学设置在180-220mm区间，踏步宽度不小于250mm，保证人员上下行走时脚步贴合度，减少长时间通行的疲劳感；梯段两侧设置三层横杆式防护护栏，护栏高度不低于1.2m，最下层横杆距离踏步面的间隙不大于100mm，防止工具、小件物料从间隙坠落，也能避免人员失足滑出梯段。平台段的台面同样采用钢格板铺设，钢格板的栅格方向垂直于人员行走方向，提升防滑性能，同时栅格镂空设计可以避免台面积水、积尘，适合多粉尘、有冲洗需求的生产车间环境；平台临边的护栏与梯段护栏做连续衔接，转角位置做圆弧过渡处理，避免尖锐棱角磕碰过往人员。平台的延伸段可根据现场安装边界调整长度，本次设计的平台转折段可适配现场设备的避让需求，在不干涉周边设备运行、管线排布的前提下，最大化拓展作业人员的站立操作空间，平台额定承载按照每平方米200kg设计，可同时满足2-3名作业人员携带工具停留操作。设计时还考虑了现场安装的便捷性，整体结构拆分为梯段、平台框架、护栏、立柱几个模块化部件，部件之间采用螺栓连接，运输时可拆分堆叠，现场不需要大型焊接设备，仅需常规扳手即可完成组装，适配多数工厂的自行安装条件。在结构受力校核上，斜梯段的斜梁采用槽钢制作，可承受人员通行时的动载荷冲击，立柱与平台框架的连接位置设置加强筋板，避免长期受载后焊缝开裂，所有钢结构表面做除锈后喷涂防锈漆与面漆，可适应车间内的潮湿、弱腐蚀环境，延长结构的整体使用寿命。
