三爪式轴承拉拔提取器结构设计

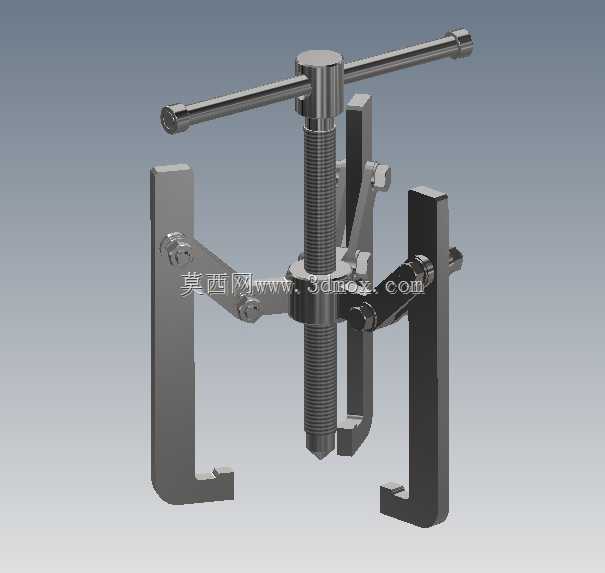

这款三爪式轴承拉拔提取器，是面向设备维修、零部件拆装场景设计的手动工装，日常在机修班组、生产线维保工位、设备售后运维场景中使用频率极高，主要用于过盈配合的轴承、轴套、皮带轮等盘套类零件的无损拆卸作业，避免传统敲击拆卸带来的轴件损伤、零件报废问题。从结构设计逻辑来看，整体采用中心顶杆配合三爪联动的布局，顶部的横向加力杆穿过顶杆上端的通孔，作业时转动加力杆带动中心梯形丝杆进给，丝杆下端的顶尖抵在轴端中心孔内，为拉拔动作提供稳定的反支撑点。三个拉爪通过铰接连杆与中心滑套连接，滑套可沿丝杆轴向滑动调整位置，适配不同直径的被拆卸零件，每个拉爪的勾头做了加厚处理，勾接端面设计有15度的内倾角度，拉拔受力时能牢牢勾住零件外圈端面，不会出现滑脱、崩飞的安全隐患。设计阶段特意考虑了不同工况的安装边界，拉爪的张开范围覆盖常用的中小型轴承外径尺寸，从最小30mm到最大160mm的盘套类零件都能适配，中心丝杆的有效行程达到120mm，能满足绝大多数轴伸端零件的拉拔行程需求，不需要中途多次调整拉爪位置。整体结构没有复杂的传动零件，所有铰接点都采用销轴连接，日常维护只需要定期在丝杆螺纹、铰接销轴位置涂抹润滑脂即可，不需要特殊的保养工序。和两爪拉拔器相比，三爪的布局受力更均匀，拉拔过程中三个爪的受力点呈120度均匀分布，不会因为单侧受力导致被拆零件偏斜、卡滞，甚至拉伤轴表面的问题，对于过盈量较大的轴承拆卸，作业稳定性优势更明显。拉爪的主体采用调质处理的中碳钢材质，勾头位置做了局部淬火硬化，硬度达到HRC45-50，既能保证整体结构的韧性，不会在大拉力下出现断裂，又能保证勾头位置的耐磨性，长期使用不会出现勾头磨损打滑的问题。中心丝杆采用梯形螺纹设计，相比普通三角螺纹，传动效率更高，承载能力更强，自锁性能也能满足手动加力的需求，不会在拉拔过程中出现丝杆倒转、压力卸荷的情况。作业时只需要先将三个拉爪勾住被拆零件的后端端面，调整中心顶尖对准轴端中心孔，匀速转动顶部加力杆，就能平稳将零件从轴上拉出，整个过程不需要敲击，不会损伤配合面，也能大幅降低维修作业的劳动强度，提升维保作业的效率。
