三爪式轴承拆卸拉拔工具结构设计

　　在设备运维、机械装配的现场场景里，过盈配合轴承的拆卸一直是高频且考验工装适配性的作业环节，这款三爪结构的轴承拉拔器，正是针对轴端轴承拆卸需求开发的手动工装，能在不损伤轴承、轴体及周边安装座的前提下完成轴承的平稳取出作业。

　　从实际作业场景来看，不管是中小型电机端盖轴承更换、减速机输入输出轴轴承拆换，还是普通传动机构的深沟球轴承、圆锥滚子轴承拆卸，这款拉拔器都能适配常规直径范围内的轴承拆卸需求，作业时无需额外敲击、撬动，避免传统拆卸方式中锤击造成的轴端变形、轴承保持架碎裂、安装座崩裂等常见问题，尤其适合设备维保现场没有大型液压拆卸设备的场景，单人即可完成操作。

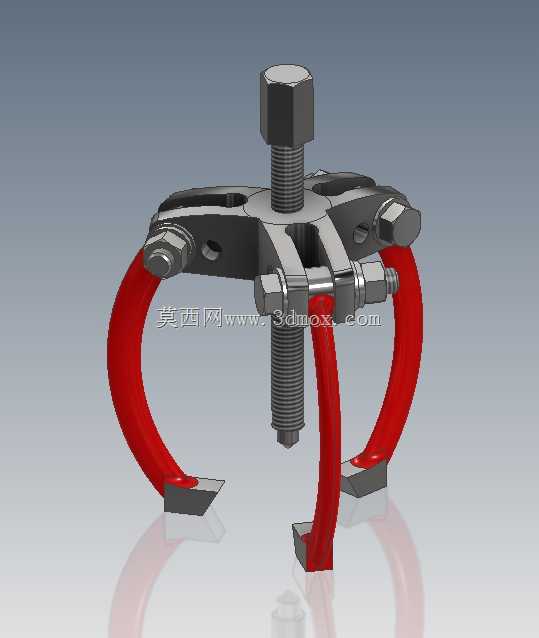

　　结构设计上，这款拉拔器采用中心顶杆配合三爪同步联动的布局，中心位置的梯形螺纹顶杆是核心施力部件，梯形螺纹的选型兼顾了传力效率与自锁性能，旋转顶杆时的轴向推力平稳，不会出现施力卡顿、突然卸力的情况；顶部的六角头结构可以适配普通开口扳手、棘轮扳手，不需要配套专用工具就能施加扭矩。顶部的三爪安装座采用铰接式结构，三个拉爪可以沿铰接点小范围摆动，自动适配不同外径的轴承外圈，拉爪的勾头位置做了加厚处理，勾接轴承外圈时的接触面积足够，不会因为应力集中刮伤轴承外圈端面，也能避免拉拔过程中拉爪滑脱。三个拉爪之间通过环形的连接结构做同步约束，保证三个爪的张开角度一致，拉拔时轴承受力均匀，不会出现偏载导致的轴承卡滞、轴面拉伤问题。

　　从安装边界与尺寸适配来看，这款拉拔器的拉爪张开行程覆盖了常规中小型设备常用的轴承外径范围，顶杆的伸出长度可以满足不同轴伸长度的拆卸需求，作业时只需要将三个拉爪勾住轴承外圈的端面，将中心顶杆的尖端对准轴端的中心孔，保持整个拉拔器与轴体同轴，之后缓慢旋转顶杆的六角头，就能通过螺纹传动的轴向力将轴承平稳从轴上拉出。拉爪的弧形结构做了避让设计，不会和轴承周边的端盖、密封件发生干涉，哪怕轴承安装位置距离轴肩较近，勾头也能顺利卡入轴承外圈的端面间隙。

　　设计过程中重点考量了手动操作的受力合理性，顶杆的螺纹导程经过匹配，旋转时的阻力处于单人手臂施力的舒适区间，不需要加过长的加力杆就能产生足够的拉拔力；整体结构没有易脱落的小零件，铰接位置的销轴做了防脱处理，现场作业时不会出现零件掉落丢失的情况。拉爪的受力部位做了应力优化，在保证勾接强度的前提下去除了多余的材料，整体重量控制合理，长时间手持作业也不会有过重的负担。和两爪拉马相比，三爪的结构对中性更好，拉拔偏载的风险更低，哪怕是作业经验不足的维保人员，也能快速找准同轴位置完成拆卸，不会因为对中偏差造成轴面划伤。针对部分安装位置较深的轴承，拉爪的勾头做了收窄设计，可以伸入较窄的安装间隙内勾住轴承外圈，不需要提前拆除周边的附属零件，能有效缩短维保作业的时间。

　　实际使用中，这款拉拔器除了拆卸轴承，也可以适配小型齿轮、皮带轮等过盈配合安装在轴上的零件拆卸，只要零件外径在拉爪的张开行程范围内，且端面有可供勾接的受力边，都可以使用这款工具完成拆卸，工装的通用性较强。整体结构没有复杂的传动部件，日常维护只需要定期在螺纹位置涂抹少量润滑脂，保证螺纹旋转顺畅即可，不需要特殊的保养维护，适合生产车间、维保班组长期配备使用。
