机械制图绘图圆规三维结构设计

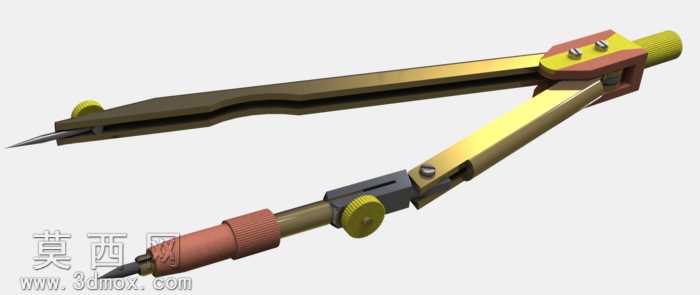

本作品为机械制图专用绘图圆规的三维建模设计，整体建模过程严格遵循实物测绘的尺寸比例，在三维软件中通过草图绘制、特征拉伸、旋转、切除等基础建模命令完成各零部件的主体构建，针对圆规的铰接转轴、可调节笔夹、针尖固定脚等活动结构，采用了配合约束与装配体设计，完整还原了实物的开合调节、笔具装夹的活动功能。材质渲染阶段，针对不同部件的材质特性做了区分设置：圆规的主体金属支脚采用了做旧黄铜质感的金属材质，调整了金属粗糙度与反射参数，还原老式金属绘图圆规的厚重金属质感；顶部握持旋钮与调节旋钮采用了哑光工程塑料材质，设置了低反射、高粗糙度的材质参数，模拟硬质橡胶与工程塑料的握持触感；装夹绘图笔的固定套环采用了红棕色硬质胶木材质，针尖与夹笔端的金属触件采用了高抛光不锈钢材质，通过不同材质的参数区分，让整体模型的视觉层次清晰，各部件辨识度高。结构设计上，还原了传统制图圆规的经典双支脚铰接结构：一侧支脚为固定针尖脚，用于确定绘图圆心，针尖做了收尖处理，支脚末端做了防滑的弯折造型；另一侧为可调节装夹支脚，设置了可滑动的锁紧旋钮，能够适配不同长度的绘图笔芯、针管笔或铅芯，支脚与铰接座之间的转轴做了间隙配合的模拟，能够实现支脚的角度开合调整，满足不同半径圆弧的绘制需求。设计思路上，以还原实用型机械制图圆规的真实使用状态为核心，没有做多余的装饰性设计，所有结构都服务于绘图功能，建模过程中对各部件的倒角、接缝、固定螺丝等细节都做了还原，让模型整体的真实感更强，既可以作为机械制图教学的演示模型，也可以作为文具类产品设计的参考原型，渲染阶段采用了柔和的均匀布光，避免过强的反光遮挡结构细节，能够清晰展示圆规各部分的结构连接与造型特征。
