黄黑配色起重卸扣三维结构设计

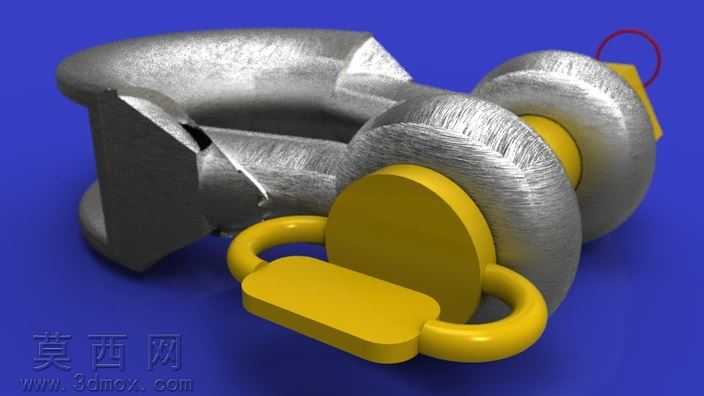

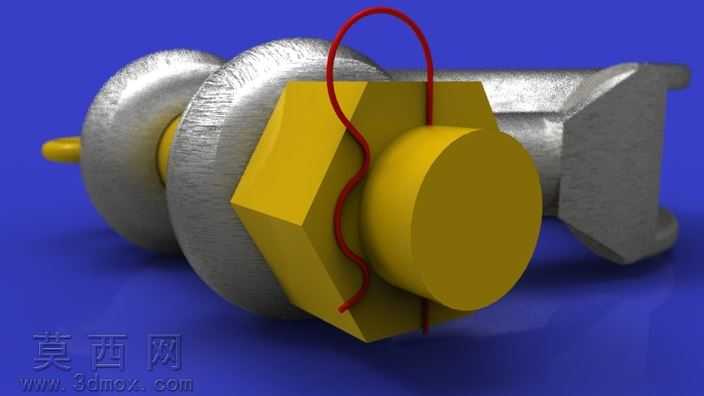

本作品为起重作业场景使用的卸扣三维设计模型，建模阶段采用实体建模思路搭建整体结构，首先依据卸扣的受力特性绘制主体弯环的截面轮廓，通过扫掠命令生成带圆弧过渡的C型金属主体，确保弯环部分的曲率符合吊装受力的应力分散要求，避免直角结构带来的应力集中问题。随后构建销轴组件，分别制作销轴主体、端部挡盘以及配套的保险销结构，保险销采用带环形拉手的插销式设计，建模时严格匹配销轴端部的销孔位置，保证装配后保险销可顺畅插入锁定，防止销轴在吊装作业中意外旋出脱落。材质与渲染阶段，将金属主体部分赋予拉丝金属材质，调整材质的粗糙度参数模拟锻造合金钢的表面肌理，还原金属构件的磨砂质感与细微反光特性；销轴端部的挡盘、保险销拉手部分赋予亮黄色工程塑料材质，调高材质的漫反射亮度与轻微光泽度，与银灰色金属主体形成强烈的视觉区分，既符合工业安全色的标识要求，也让模型的结构层次更加清晰。场景搭建采用纯色深蓝色背景，打光采用三点布光方案，主光从侧上方投射突出金属表面的拉丝纹理，辅光补亮暗部避免结构细节死黑，轮廓光勾勒卸扣的边缘轮廓，最终渲染出的效果图清晰展现各部件的装配关系：弯环的开口端与销轴配合形成封闭的承载环，保险销穿过销轴端部锁定销轴位置，整体结构紧凑合理，各部件的衔接处均做了圆角过渡处理，既符合实际加工的工艺要求，也避免尖锐边角带来的安全隐患。设计过程中充分考量卸扣的实际使用场景，在保证结构强度的前提下优化各部件的尺寸比例，让模型既满足工程设计的结构合理性，也具备直观的视觉展示效果，可用于五金产品展示、起重配件教学演示、吊装方案可视化等场景。
