三爪式轴承拉拔器三维结构设计模型

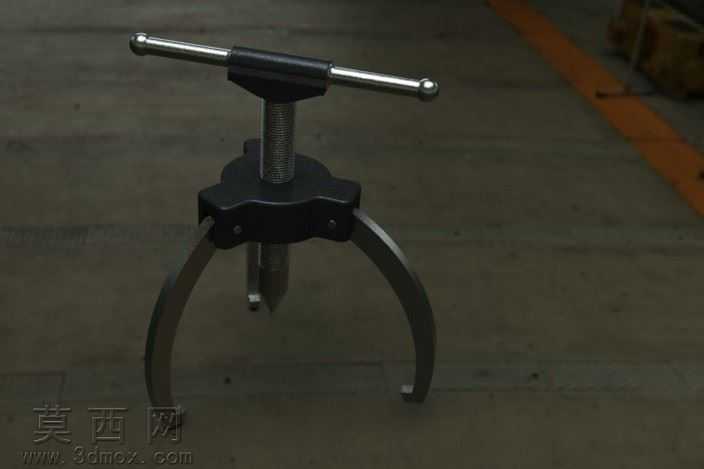

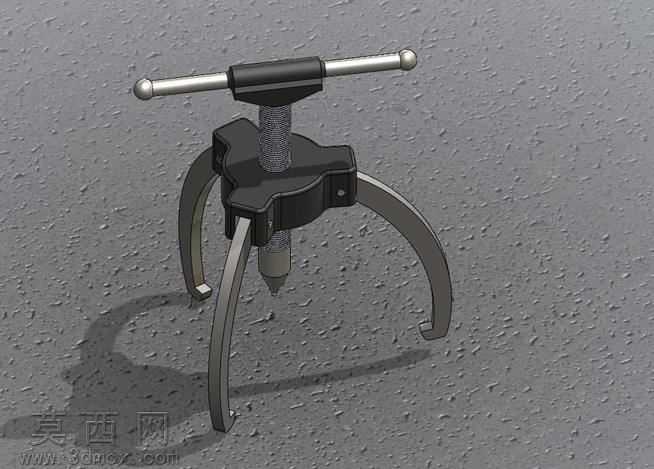

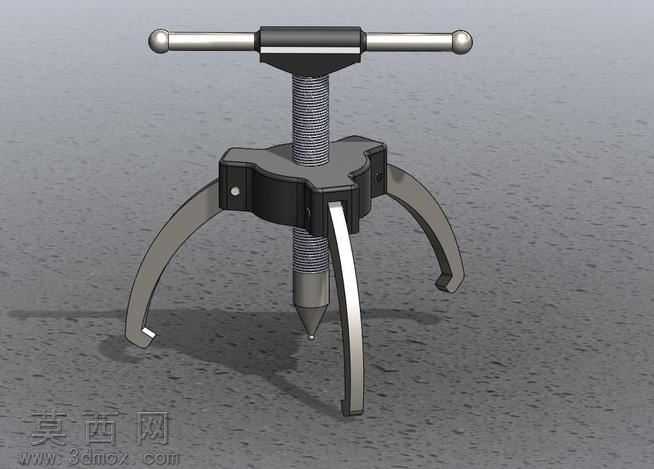

本模型为三爪式轴承拉拔器的三维设计成果，建模过程中严格遵循机械维修工具的实际功能逻辑与尺寸比例，完整还原了该类工具的全部核心结构。整体建模采用参数化设计思路，首先搭建顶部的T型旋转施力杆结构，将金属杆身做两端球头钝化处理，既还原了实际产品的防滑脱手设计，也通过圆角过渡优化了模型的渲染质感，杆身中部的握持基座采用硬质工程塑料材质设定，表面做细微的磨砂纹理处理，避免渲染时出现塑料材质的廉价反光。中部的螺旋顶升螺杆采用梯形螺纹建模，还原了顶升结构的传动特征，螺杆表面做金属发蓝处理的材质设定，搭配细微的加工纹理贴图，模拟实际五金工具的金属加工质感。下方的三爪卡盘基座为核心受力结构，建模时做了加强筋结构的细节还原，三个拉爪采用等角度圆周阵列设计，每个拉爪的钩部做了加厚与倒圆角处理，还原实际使用中钩住轴承外圈的受力结构特征，拉爪与基座的连接部位做了铰接转轴的细节建模，可模拟实际使用中拉爪随顶升动作自适应开合的运动逻辑。渲染阶段采用哑光粗糙水泥地面作为展示背景，搭配柔和的侧上方打光方案，清晰呈现模型各部件的结构层次与材质差异：金属部件通过调整金属度、粗糙度参数，区分出抛光杆身、发蓝螺杆、冲压拉爪的不同金属质感，塑料部件通过添加细微的颗粒纹理，还原工业级硬质塑料的表面特征。设计过程中充分考虑了工具的实际使用场景，各部件之间无结构干涉，拉爪的开合行程、螺杆的顶升距离均参考同规格实体工具的参数设定，既保证了模型的视觉还原度，也具备结构合理性，可用于机械维修工具的结构展示、五金产品的宣传渲染素材，也可作为机械拆装教学的演示模型使用，完整呈现了轴承拉拔器从施力、传动到抓取受力的全部结构逻辑。
