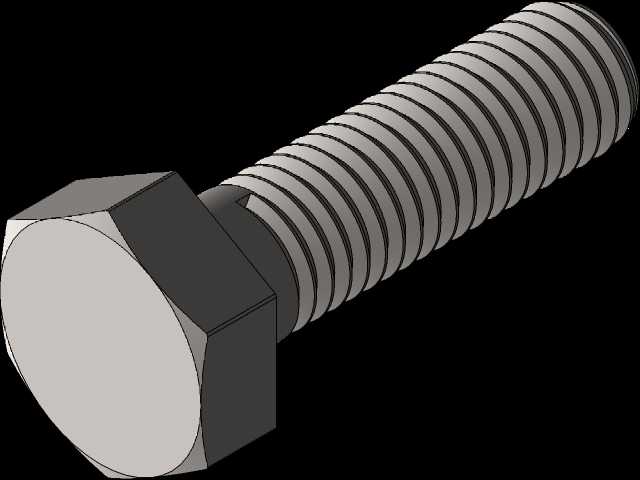

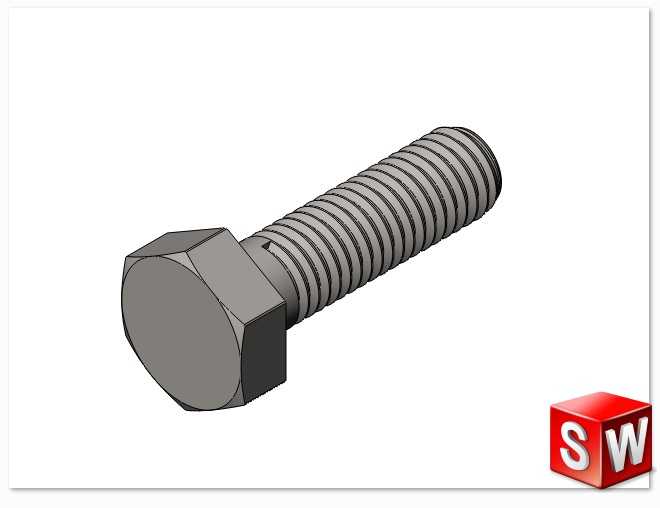

外六角全牙M10紧固螺栓结构设计

在各类机械结构装配场景中，外六角螺栓是应用覆盖范围极广的可拆卸紧固连接件，这款M10规格的外六角全牙螺栓，适配绝大多数常规轻载、中载工况的连接需求，从普通钣金机架拼装、小型设备机壳固定，到工装夹具的组件锁紧、输送线支架的拼接作业，都能见到这类紧固件的身影。设计这类标准紧固件时，首先要匹配通用安装工具的适配边界，六角头部的对边尺寸严格遵循通用公制紧固件的公差要求，确保普通活动扳手、开口扳手、套筒工具都能顺利完成锁紧与拆卸操作，不会出现对边尺寸偏差导致的工具打滑、棱角磨圆问题。螺纹部分采用全牙结构设计，相比半牙螺栓，全牙构型可以适配更厚的叠层连接件安装场景，当被连接件的总厚度接近螺栓标称长度时，全牙段能保证足够的螺纹啮合长度，避免出现啮合牙数不足导致的滑牙、连接失效风险，同时也能配合螺母在螺杆任意位置锁紧，适配不同厚度组合的装夹需求。从安装边界来看，这款M10螺栓的六角头部高度、螺杆外径都严格控制在通用安装空间要求内，设计预留的扳手操作空间仅需满足常规M10螺栓的操作余量即可，不需要额外扩大安装沉孔或者避让空间，在排布密集的安装孔位上也能顺利完成装配。实际使用中，这类螺栓常搭配平垫、弹垫组合使用，平垫可以分散螺栓头部对被连接件表面的压应力，避免软质材质的连接件表面被压溃，弹垫则可以在振动工况下提供持续的张紧力，降低螺纹副松脱的概率。建模过程中，螺纹段的牙型轮廓严格遵循公制三角螺纹的截面参数，牙型角60度，牙距匹配M10粗牙螺纹的标准值，确保虚拟装配时和对应规格的螺母、螺纹孔能实现无干涉啮合，头部与螺杆衔接处的退刀槽结构也做了符合加工工艺的圆角处理，既避免热处理时的应力集中问题，也能保证实际加工时螺纹可以完整切削到头部衔接位置，不会出现收尾残段影响装配到位。这类紧固件的三维建模，核心是保证各尺寸参数的公差带和实际加工标准对齐，方便结构设计人员在整机装配时直接调用，不需要反复核对安装干涉、工具适配等基础问题，能大幅提升装配设计阶段的工作效率，也能为后续的工程图导出、BOM清单统计提供准确的模型依据。
