DN80法兰连接电磁式流量检测装置

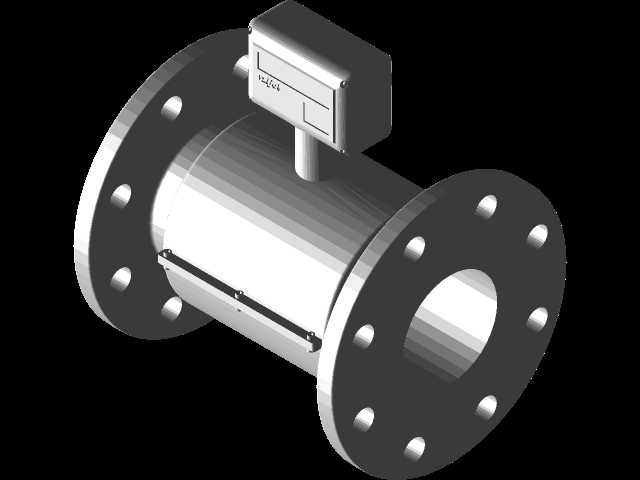

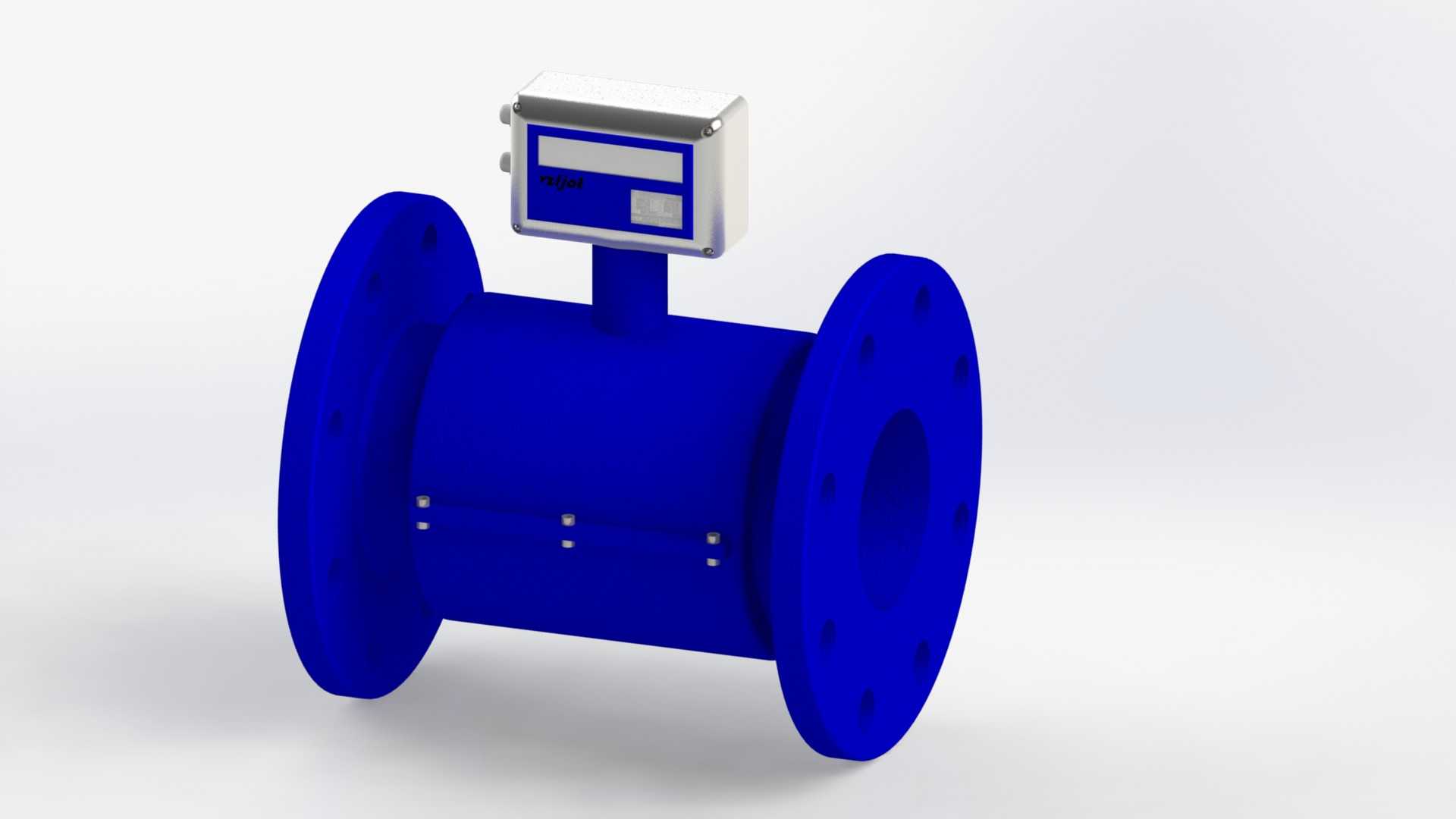

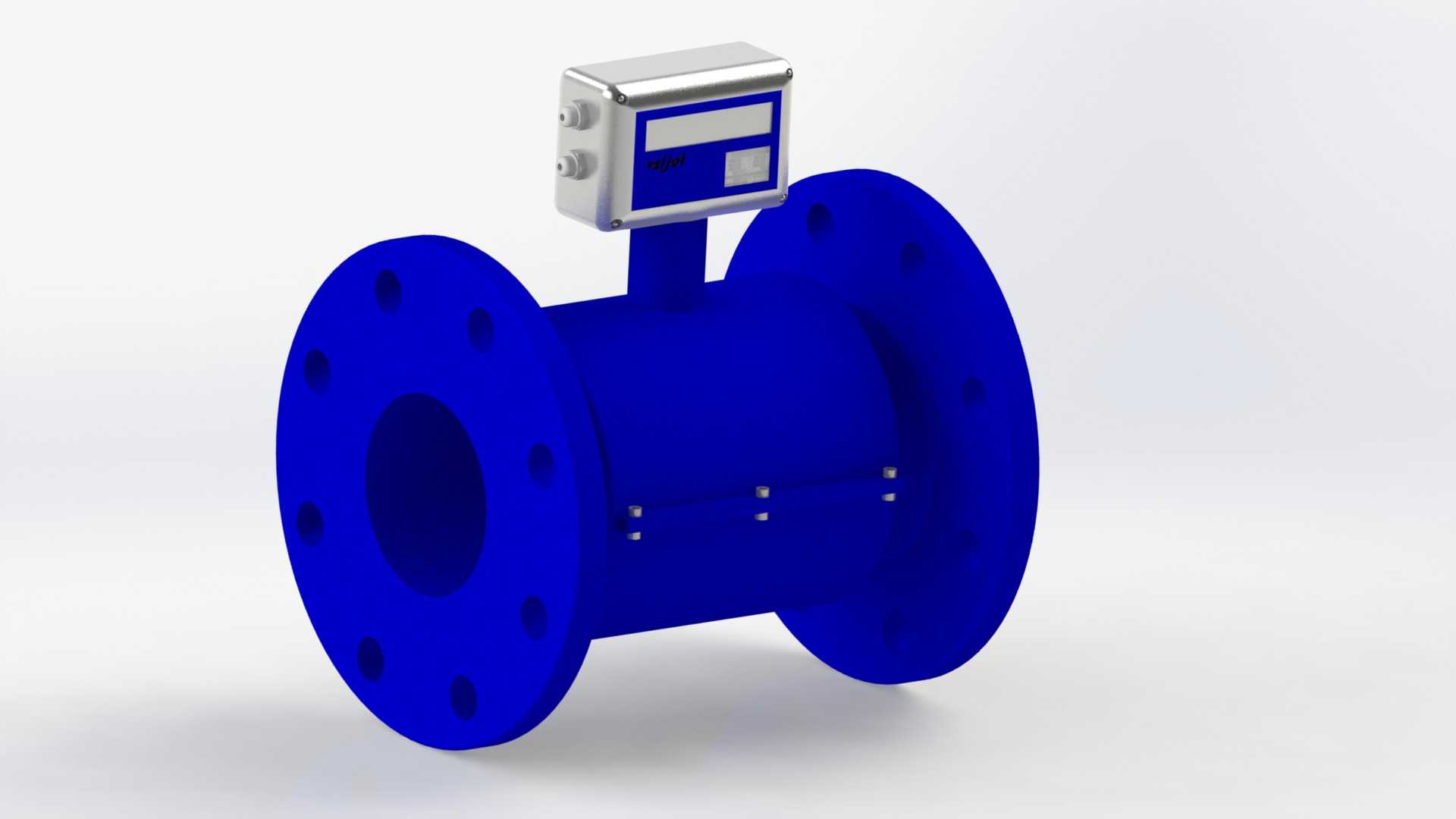

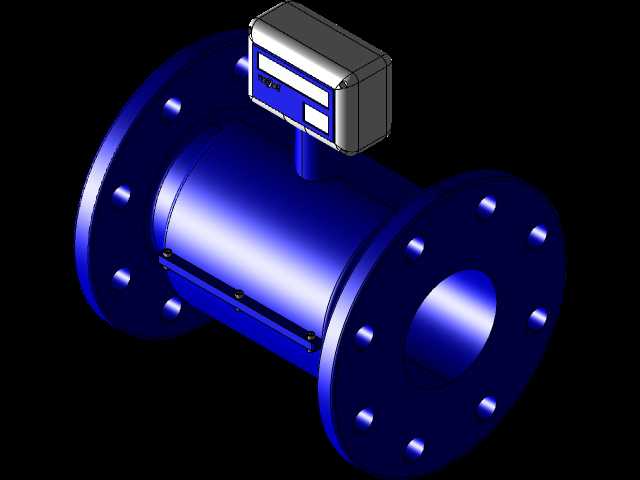

这款DN80口径的法兰连接式流量检测装置，主要面向工业给排水、化工流体输送、暖通循环水系统的管路流量计量场景，可适配清水、弱腐蚀性导电介质的连续流量监测需求，是工业过程控制、能耗核算环节常用的过程检测仪表。从结构设计来看，装置主体采用直通式管段结构，两端带标准凸面法兰盘，法兰盘上预留均匀分布的螺栓过孔，安装时可直接与同口径的工业管路法兰对接，法兰密封面可适配橡胶垫片或聚四氟乙烯垫片，满足不同压力等级管路的密封要求，管段内部无突出阻流部件，压损极低，不会对管路内的流体输送造成额外的阻力损耗，也不易积存介质中的杂质，适配含少量固体颗粒的导电流体测量场景。上部的变送显示单元通过短立柱与测量管段刚性连接，显示单元外壳采用防护型壳体设计，正面配置液晶显示窗口与操作按键区域，可现场实时显示瞬时流量、累计流量等测量数据，壳体的接线腔体预留密封格兰头安装位，方便现场敷设信号电缆与供电线缆，满足户外或工业车间的安装防护要求。建模过程中严格参照同类型工业仪表的实际安装尺寸还原，法兰的螺栓孔分布圆直径、法兰厚度、管段整体长度均匹配DN80公称通径管路的安装边界，设计时充分考虑了现场安装的操作空间，显示单元的安装高度避开了法兰螺栓的拧紧操作区间，避免现场安装紧固螺栓时与仪表壳体发生干涉。测量管段外部做了蓝色防护涂层处理，符合工业管道仪表的常规涂装规范，管段上的固定螺栓点位还原了实际产品中励磁线圈的封装固定结构，保证模型外观与实体产品的结构一致性。对于管路设计人员来说，该模型可直接导入三维管路布局场景中，用于校验仪表安装位置的空间余量，核对法兰对接尺寸，提前规避管路布置中与周边设备、支吊架的碰撞问题；对于仪表选型人员，可通过模型直观了解设备的外形结构，确认安装方式是否适配现场工况，无需额外查找二维样本即可完成初步的布局规划。
