工业长距离引水输送设备结构设计

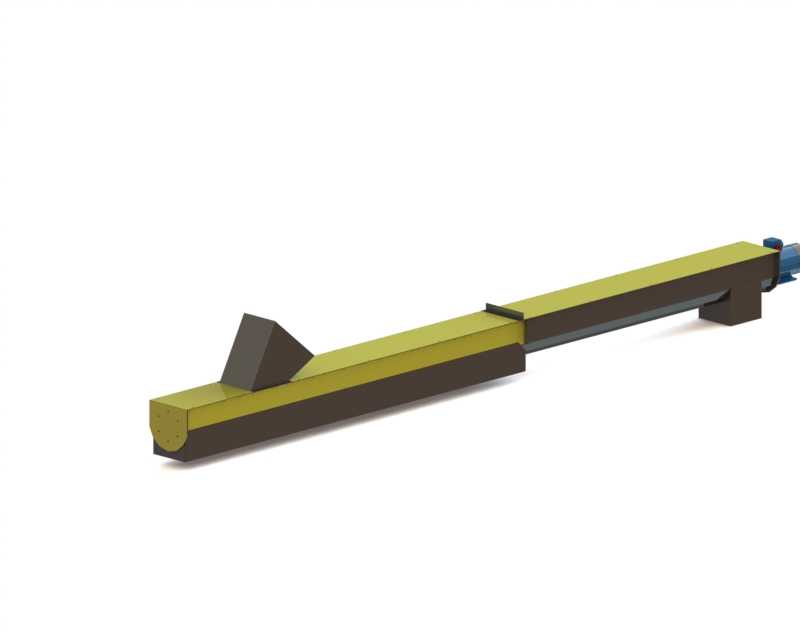

该引水输送设备主要面向厂区生产供水、工艺流体定点输送、散料伴水输送类场景，在建材加工、粮食转运、轻工生产的车间产线中，可承担长距离线性路径的介质输送任务，替代传统多段接力式输送方案，减少中间转接环节的介质泄漏、残留与能耗损失。设备整体采用长条形卧式布局，主体输送段采用槽型承载结构，外侧设置耐磨防护壳体，内部配置推送组件，可实现介质沿设备长度方向的连续稳定推送，进料端设置楔形导料结构，可引导待输送介质顺畅进入输送腔，避免进料口卡滞、堆料问题，出料端可对接下游产线的接料工位，适配不同高度的接料接口安装需求。从设计逻辑来看，该设备优先考虑了长距离输送的结构刚性，主体框架采用分段拼接式结构，单段输送单元设置独立的支撑定位点，可根据现场安装空间调整总长度，适配不同车间的场地边界，安装时无需对地面做大规模预埋处理，支撑脚可通过调节螺栓微调水平度，抵消地面平整度误差带来的安装应力。设备的推送组件采用低阻设计，与壳体之间预留均匀的配合间隙，既避免运行过程中出现剐蹭卡滞，也能减少输送过程中的介质泄漏，针对含水介质的输送场景，壳体接缝处设置密封结构，可防止输送过程中液体渗漏，保持车间作业环境整洁。在功能特性上，该设备可适配低粘度流体、含水散状物料的连续输送，输送速度可通过配套驱动单元的参数调整实现无级调节，匹配不同产线的输送节拍需求，设备整体外形规整，宽度方向尺寸控制在窄幅区间，可沿车间墙体、产线侧边安装，不占用主通道通行空间，安装边界可适配宽度1.2米以上的狭长安装区域，长度方向可根据实际需求拼接扩展，单段标准单元长度可覆盖6至12米的输送距离，多段拼接后可实现数十米的长距离输送。设备的头部驱动端设置过载保护结构，当输送腔内进入硬质异物导致卡滞时，可自动触发保护停机，避免内部推送构件、驱动单元出现过载损坏，尾部张紧结构可根据运行磨损情况调整推送组件的张紧度，延长易损件的更换周期，日常维护时仅需打开壳体侧部的检修盖板，即可完成内部清理、易损件更换作业，无需整体拆解设备，降低运维的时间与人力成本。
