带镂空辐板结构的圆柱传动齿轮三维设计

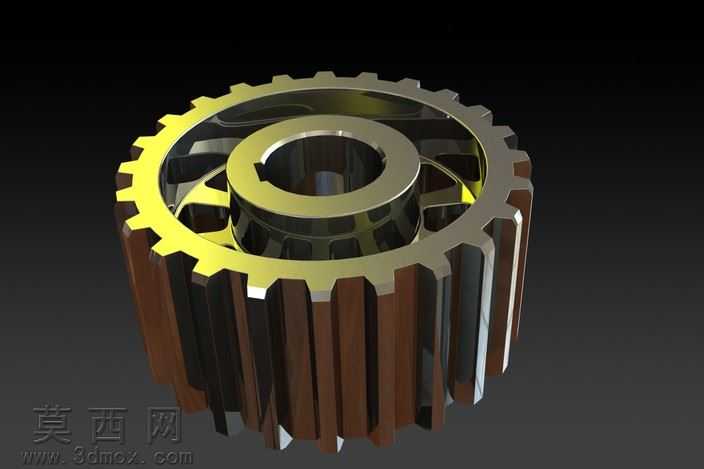

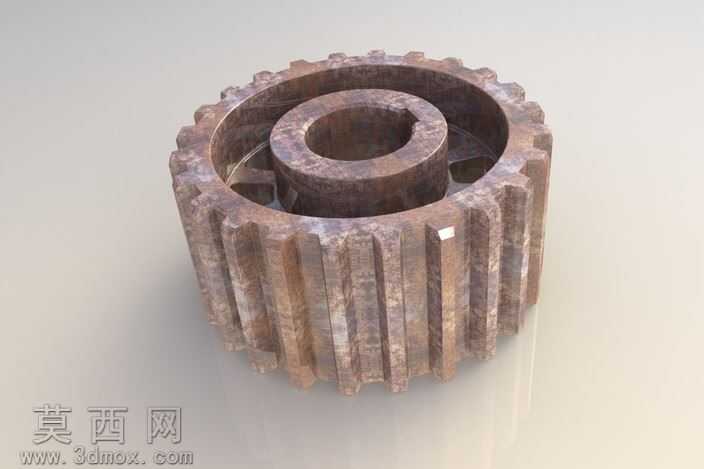

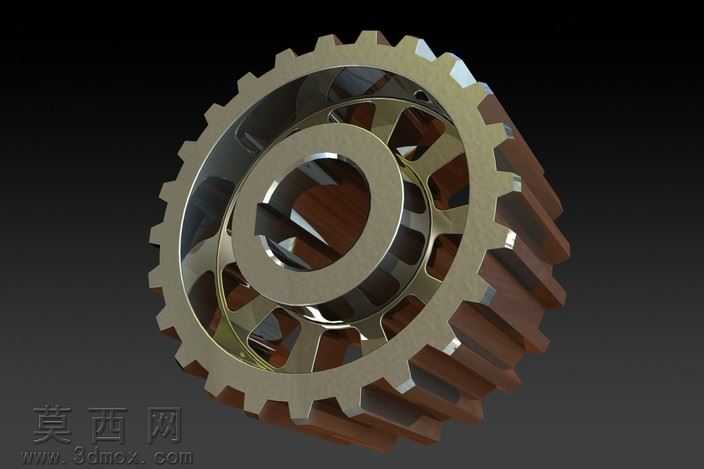

本作品为圆柱传动齿轮的三维建模设计成果，建模阶段围绕齿轮的核心传动功能展开结构搭建，首先依据标准圆柱齿轮的齿廓参数完成渐开线齿形的精准绘制，保证齿距、齿厚、齿顶高、齿根高的参数符合通用机械传动的啮合要求，避免后续装配传动过程中出现卡滞、啮合间隙过大或过小的问题。在主体结构设计上，摒弃了传统实心辐板的厚重结构，采用了镂空式辐板设计，在轮缘与中心轮毂之间设计了多组均匀分布的辐条与镂空窗口，在保证齿轮整体结构强度、满足传动扭矩承载要求的前提下，有效降低了齿轮自身的重量，减少了传动过程中的转动惯量，提升传动系统的响应效率。材质与渲染阶段，针对齿轮不同部位的使用特性做了差异化的材质表现：轮齿部分采用金属合金钢材质，调整材质的粗糙度、金属度参数，还原经过机加工后的金属表面细腻质感，同时在齿面边缘添加细微的倒角高光效果，体现精密机加工的工艺细节；中心轮毂部分做了稍深的金属色泽处理，区分与轮齿的结构层次，轮毂内孔表面做了光滑的金属质感表现，匹配与传动轴装配的精度要求；镂空辐板部分通过材质光影的通透处理，清晰展现辐条的均匀排布结构，渲染过程中采用三点布光方案，主光源从斜上方打亮齿轮的齿面与正面结构，勾勒出轮齿的轮廓立体感，辅光源补亮齿轮侧面与镂空结构的暗部，避免暗部细节丢失，背景采用深灰渐变底色，突出金属齿轮的质感与结构细节。整体设计兼顾了齿轮的传动实用性与结构轻量化需求，每一处结构细节都围绕实际使用场景的性能要求设计，既保证了齿轮作为核心传动件的功能可靠性，也通过轻量化结构优化提升了传动效率，模型的结构精度可直接用于后续的装配仿真、工程出图以及3D打印验证等环节。
